Что такое гибкое основание для брусчатки: преимущества и физика несвязанных слоев
Гибкое (несвязанное) основание - конструкция из послойно уплотненных сыпучих материалов (щебень, песок, гарцовка), в которой слои не скреплены цементным вяжущим. Каждый слой работает независимо: допускается микросдвиг зерен при деформации грунта. Конструкция компенсирует морозное пучение и сезонные подвижки грунта без образования трещин. Применяется на 60-70% объектов мощения: пешеходные дорожки, дворы, парковки легковых авто. Несвязанное основание входит в систему технологий укладки гранитной брусчатки как стандартный метод для большинства задач.
Содержание статьи
- Гибкое vs жесткое основание: физика и область применения
- Конструкция "пирога": послойная сборка несвязанного основания
- Уплотнение слоев: коэффициент и контроль качества
- Как несвязанное основание компенсирует морозное пучение
- Ограничения: когда нужен бетон вместо несвязанного основания
- Частые вопросы о несвязанных основаниях
Гибкое vs жесткое основание: физика и область применения
Жесткое основание: бетонная плита
Бетонная плита не деформируется локально: при пучении грунта в одной точке плита либо поднимается вся, либо трескается. На пучинистых грунтах (суглинки, глины) трещины в бетоне неизбежны через 2-3 зимних цикла. Камень на треснувшем бетоне: трещина проходит через шов или через камень, раскалывая гранит.
Гибкое основание: послойная конструкция из сыпучих материалов
Принцип: каждый слой (щебень, песок, гарцовка) состоит из отдельных зерен, не связанных друг с другом. Зерна перераспределяются при деформации, поглощая усилие. На жестком бетоне усилие концентрируется в одной точке (трещина). На несвязанном основании - распределяется по площади (без трещин).

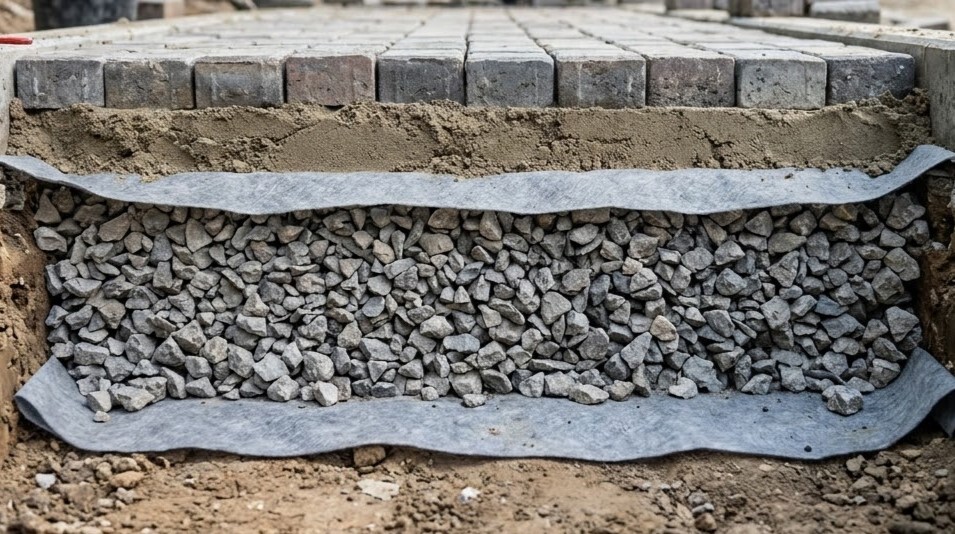

Конструкция "пирога": послойная сборка несвязанного основания
Стандартный "пирог" для пешеходных зон и парковок
| Слой | Материал | Толщина | Функция |
|---|---|---|---|
| 1 (дно) | Геотекстиль 200-300 г/м2 | Слой | Сепарация грунта от щебня |
| 2 | Щебень 20-40 мм | 100-200 мм | Несущий, дренажный |
| 3 | Щебень 5-20 мм | 50-100 мм | Расклинцовка, выравнивание |
| 4 | Геотекстиль 150-200 г/м2 | Слой | Сепарация щебня от гарцовки |
| 5 | Гарцовка (ЦПС 1:4-1:5) | 40-60 мм | Монтажный слой, фиксация камня |
| 6 (верх) | Гранитная брусчатка | 40-100 мм | Покрытие |
Усиленный "пирог" для слабых грунтов
На участках с высоким уровнем грунтовых вод (менее 500 мм от поверхности) под нижним геотекстилем прокладывается дренажная труба с отводом в коллектор. Без дренажа грунтовая вода поднимается в щебень, вымывает гарцовку из-под камня.
Уплотнение слоев: коэффициент и контроль качества
Требования к уплотнению каждого слоя
Недоуплотненный щебень (коэффициент менее 0,90) дает усадку 10-20 мм в первый год эксплуатации. Камень проседает неравномерно: образуются лужи в низких точках. Каждый дополнительный проход виброплиты увеличивает коэффициент уплотнения на 0,02-0,03. После 5-6 проходов уплотнение перестает расти - щебень достиг предельной плотности.
Контроль уплотнения: методы проверки на объекте
Простой полевой тест: проход виброплиты по уплотненному щебню не оставляет следа на поверхности; крупные зерна не смещаются при нажатии ногой. Если щебень "играет" под ногой - нужен дополнительный проход плиты.
Как несвязанное основание компенсирует морозное пучение
Механизм: послойная деформация без разрушения
На бетонном основании подвижка грунта 50 мм = трещина в бетоне 50 мм (бетон не деформируется, он ломается). На несвязанном основании подвижка 50 мм = деформация щебня 35-45 мм + подвижка камня 5-15 мм. Камень поднимается, но не трескается. Швы сжимаются, но не разрушаются (если заполнены эластичной затиркой или песком, а не жестким цементом).
Влияние дренажного слоя на глубину промерзания
Подушка из щебня фракции 20-40 мм быстро дренирует воду вглубь грунта и не удерживает влагу в зоне промерзания. Чем толще дренажный слой, тем суше грунт под ним и тем меньше пучение. На сильнопучинистых грунтах рекомендуется щебень 250-300 мм с дополнительной дренажной трубой по периметру.
Ограничения: когда нужен бетон вместо несвязанного основания
Четыре ситуации, требующие жесткого основания
При укладке на бетон обязательны: адгезионный шлам, трассовый раствор, деформационные швы. Стоимость жесткого основания: в 2-3 раза выше несвязанного (бетон + арматура + швы + шлам).
Совет из практики от Корниенко Р.Л.: Алгоритм выбора основания: если нагрузка до 3,5 т (легковые авто, пешеходы) и грунт стабильный - несвязанное. Если нагрузка до 3,5 т и грунт слабый (торф, насыпной) - несвязанное с георешеткой. Если нагрузка свыше 7,5 т (грузовики, автобусы) - бетон с деформационными швами. Промежуточная зона (3,5-7,5 т) зависит от интенсивности: 10 проездов в день - несвязанное с усилением; 100 проездов - бетон.
Фиксация края мощения на несвязанном основании
Бордюр устанавливается до укладки камня: он задает границы мощения и удерживает гарцовку от рассыпания. На криволинейных участках (дорожки с поворотами) используется гибкий пластиковый бордюр, повторяющий изгибы контура.
Частые вопросы о несвязанных основаниях
Какая минимальная глубина выемки грунта для несвязанного основания?
Для пешеходных зон: 250-300 мм (щебень 100-150 мм + гарцовка 50 мм + камень 50-60 мм + геотекстили). Для парковок: 350-450 мм (щебень 200-300 мм). На слабых грунтах с георешеткой: 400-550 мм.
Можно ли использовать песок вместо щебня в основании?
Песок применим в подстилающем слое (вместо щебня 5-20 мм), но не вместо несущего щебня 20-40 мм. Песок не обладает расклинивающим эффектом: зерна округлые, смещаются под нагрузкой. Щебень - зерна угловатые, заклиниваются друг друга и создают жесткую структуру.
Нужен ли дренаж в несвязанном основании?
Щебеночное основание само по себе является дренажным слоем - вода фильтруется через щебень в грунт. Отдельная дренажная труба нужна при высоком уровне грунтовых вод (менее 500 мм) и на водонепроницаемых грунтах (глина): вода не уходит вниз и скапливается в щебне.
