Толщина слоя и расход
Толщина слоя дренажного бетона зависит от нагрузки: пешеходные зоны - 5-7 см (расход сухой массы 80-110 кг/м2); легковые авто - 8-10 см (130-160 кг/м2); грузовой транспорт - 10-15 см (160-240 кг/м2). Объем массы: 1 тонна готовой смеси укрывает 12,5 м2 слоем 5 см.
Расчет материалов для "самомеса" (на площадь 100 м2, слой 8 см для легкового авто, объем 8 м3):
- Крошка гранитная (фракция 2-5 мм, мытая): 8 м3 x 1,5 т/м3 = 12 тонн. Стоимость: 12 т x 2 500 руб. = 30 000 руб.
- Цемент (или специальное вяжущее Тубаг): соотношение 1:5. На 12 тонн крошки требуется 2,4 тонны вяжущего. Стоимость цемента М500: 2,4 т x 9 500 руб. = 22 800 руб. (Вяжущее Тубаг стоит дороже: 2,4 т x 45 000 руб. = 108 000 руб.).
- Итого материалы на 100 м2: 52 800 руб. (528 руб./м2) при цементе, 138 000 руб. (1 380 руб./м2) при спецвяжущем.
Сравнение с монолитной плитой
Смета устройства сплошной армированной бетонной плиты 10 см (бетон М300 + сетка ВР-1 + работа) составляет 2 500-3 500 руб./м2. К этому добавляется скрытый водоотвод и гидроизоляция (еще 1 500 руб./м2). Итого: 4 000-5 000 руб./м2. Укладка на дренажный бетон (самомес из мытой крошки и трассового цемента) со щебеночной подушкой 20 см обходится в 2 200-2 800 руб./м2 под ключ. Экономия до 40%.

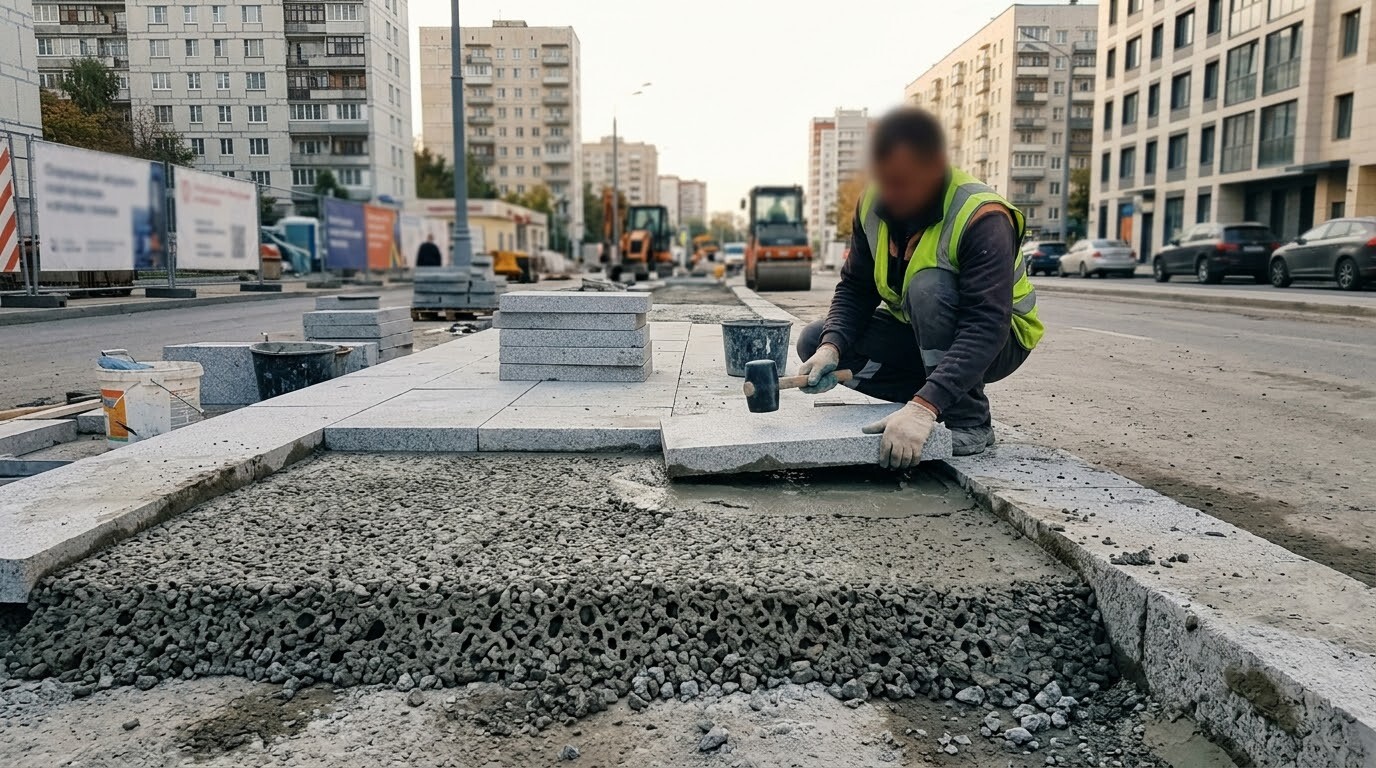

При использовании системы связанных слоев (дренажный бетон + адгезив + затирка) камень укладывается "мокрым по мокрому" (свежий гранит вбивается в свеженанесенный шлам прямо по расстеленному дренажному бетону). Скорость укладки выше, чем при работе по застывшей стяжке клеевым методом. Это также учитывается при общей оценке рентабельности бригады и сметных затрат.
| Параметр |
Водонепроницаемая стяжка (клеевой метод) |
Дренажный бетон (метод "мокрым-по-мокрому") |
| Отвод воды |
По поверхности плиты (уклон 2%, лотки) |
Сквозь слой под землю (без луж на брусчатке) |
| Риск высолов |
Высокий (цементные соли вымываются водой) |
Отсутствует (трасс блокирует соли, вода уходит) |
| Морозное пучение |
До первого разрыва шва и попадания воды |
Исключено (вода не задерживается в слое) |
| Стоимость слоев, руб/м2 |
4 000 - 5 500 (плита, гидра, клей) |
2 200 - 3 500 (щебень, дренажный бетон) |
Ошибки при устройстве дренажного бетона
Использование обычного песка
Главная фатальная ошибка неопытных бригад - добавление обычного карьерного или речного песка в состав дренажного бетона для "лучшей пластичности". Песчаные частицы мгновенно заполняют поры между зернами крошки. В результате получается низкомарочный, но совершенно водонепроницаемый тощий бетон. Вся концепция дренажного мощения рушится.
Дренажный бетон не должен быть пластичным или растекаться. В правильной консистенции он напоминает мокрую землю или рассыпчатую кашу. Он укладывается лопатами и обязательно уплотняется для формирования жесткого каркаса.
Недостаточная толщина слоя
Укладка дренажной подушки слоем менее 4-5 см на любых объектах (даже пешеходных) ведет к ее разрушению. В тонком слое не формируется надежная пространственная решетка из склеенных зерен щебня. При точечных нагрузках происходит излом контактных связей, бетон крошится, брусчатка начинает бухтеть и проседать.
Оптимальный диапазон для надежной работы - от 5 до 12 см. Если по высотным отметкам требуется поднять уровень основания на 20 см, нельзя заливать все 20 см дренажным бетоном. Сначала насыпается 10-12 см обычной гранитного щебня с послойной трамбовкой, а сверху укладывается финальные 8 см уже связанного дренажного бетона.
Технология устройства и экономия на водоотводе
Скрытые выгоды дренажной системы
Помимо снижения стоимости "пирога", дренажное основание экономит бюджет на системах поверхностного водоотвода. При укладке на классический бетон вся дождевая вода (10-15 литров с 1 м2 за сильный ливень) устремляется в водосборные лотки. Требуются мощные коллекторы, насосы, смотровые колодцы. Дренажное мощение инфильтрует до 90% осадков глубоко в почву на месте выпадения.
Смета на линейный водоотвод (бетонные лотки с решетками, пескоуловители, трубы ПНД, работа) для участка 20 соток может достигать 300 000-500 000 рублей. Дренажное мощение позволяет сократить количество лотков в 2-3 раза (оставляя их только в зонах въезда в гараж и отмостки фундамента).
Миф о заиливании дренажного бетона
Существует заблуждение, что пористый бетон через 2-3 года забивается песком и грязью, теряя свойства. При правильной конструкции это физически невозможно: сверху дренажный бетон закрыт гранитной брусчаткой, швы которой затерты специальной полимерной или эпоксидной
фугой. Песок просто не может проникнуть в толщу подстилающего слоя.
В случае применения водопропускной затирки (мелкая фракция песка, склеенная полимером), затирка выполняет роль первичного фильтра, задерживая пыль на поверхности мощения, откуда она смывается дождем или автомойкой. Поры дренажного бетона (составляющие от 2 мм) слишком велики, чтобы забиться отфильтрованной водой.
Частые вопросы о дренажном бетоне
Можно ли укладывать брусчатку прямо на утрамбованный щебень?
Для пешеходных дорожек из толстого камня колотой фактуры - да (в качестве подстилающего слоя используется отсев). Для автомобильных парковок, укладки пиленого камня или плит - нет. Под колесами щебень неравномерно просядет, появится колея. Необходим жесткий подстилающий слой (дренажный бетон), связывающий камни в единую, но проницаемую "платформу".
Можно ли добавить в обычный бетон щебень, чтобы он стал дренажным?
Нет. Обычный бетон содержит мелкий песок, который заполняет пустоты между щебнем. Такой бетон водонепроницаем. В дренажном бетоне песка нет вообще - только калиброванная крошка (2-4 мм) и цементное вяжущее, обволакивающее эту крошку.
Сколько стоит куб дренажного бетона у рабочих самомесом и заводского?
Самомес на простом цементе М500: стоимость материалов 4 500 - 5 500 руб./м3. Самомес на специализированном трассовом вяжущем: 15 000 - 18 000 руб./м3. Заводская готовая сухая смесь в мешках: 35 000 - 45 000 руб./м3. Разница в цене полностью оправдана гарантией качества, прочности и отсутствием высолов.
