Как правильно использовать бензиновый швонарезчик для устройства деформационных швов?
Бензиновый швонарезчик - это специализированная дорожная техника, предназначенная для создания технологических разрезов в отвердевших покрытиях из бетона, асфальта или камня. В процессе подготовки основания под гранитную брусчатку этот инструмент используется для того, чтобы выполнить точный пропил основания, формируя необходимые деформационные швы. Полный перечень профессионального инвентаря мостовщика собран в обзоре оборудования и инструмента.
Содержание статьи
Почему бетонное основание без швов дает произвольные трещины
Усадочные напряжения в монолитной плите
При заливке монолитной бетонной плиты под мощение в теле бетона неизбежно возникают внутренние напряжения. Усадка цементного камня при твердении составляет от ноль целых трех десятых до ноль целых пяти десятых миллиметра на погонный метр. На плите длиной десять метров суммарная усадка достигает от трех до пяти миллиметров. Если эта деформация не компенсирована искусственными линиями ослабления, бетон растрескивается в случайных местах. Трещины идут хаотично, пересекая арматурную сетку и нарушая несущую способность основания.
Отраженные трещины на гранитном покрытии
Трещины в бетонном основании не остаются внутри плиты - они проецируются на верхний слой мощения. Через один-два сезона линия трещины проявляется на поверхности в виде разрыва швов между камнями. Гранитная брусчатка, попадающая на линию трещины, получает внутреннее напряжение и раскалывается. Замена одного расколотого камня в центре уложенной площадки требует демонтажа окружающих элементов на площади от двух до четырех квадратных метров. Нарезка деформационных швов бензиновым швонарезчиком полностью исключает этот сценарий.
Совет из практики от Корниенко Р.Л.: "На объекте в Красногорске подрядчик залил бетонную плиту площадью двести квадратных метров без единого деформационного шва. Через три недели бетон дал четыре произвольные трещины. Через год эти трещины прошли через гранитное покрытие - на замену камней и ремонт основания ушло сто двадцать тысяч рублей. Нарезка швов обошлась бы в пятнадцать тысяч."
Конструкция швонарезчика и принцип работы

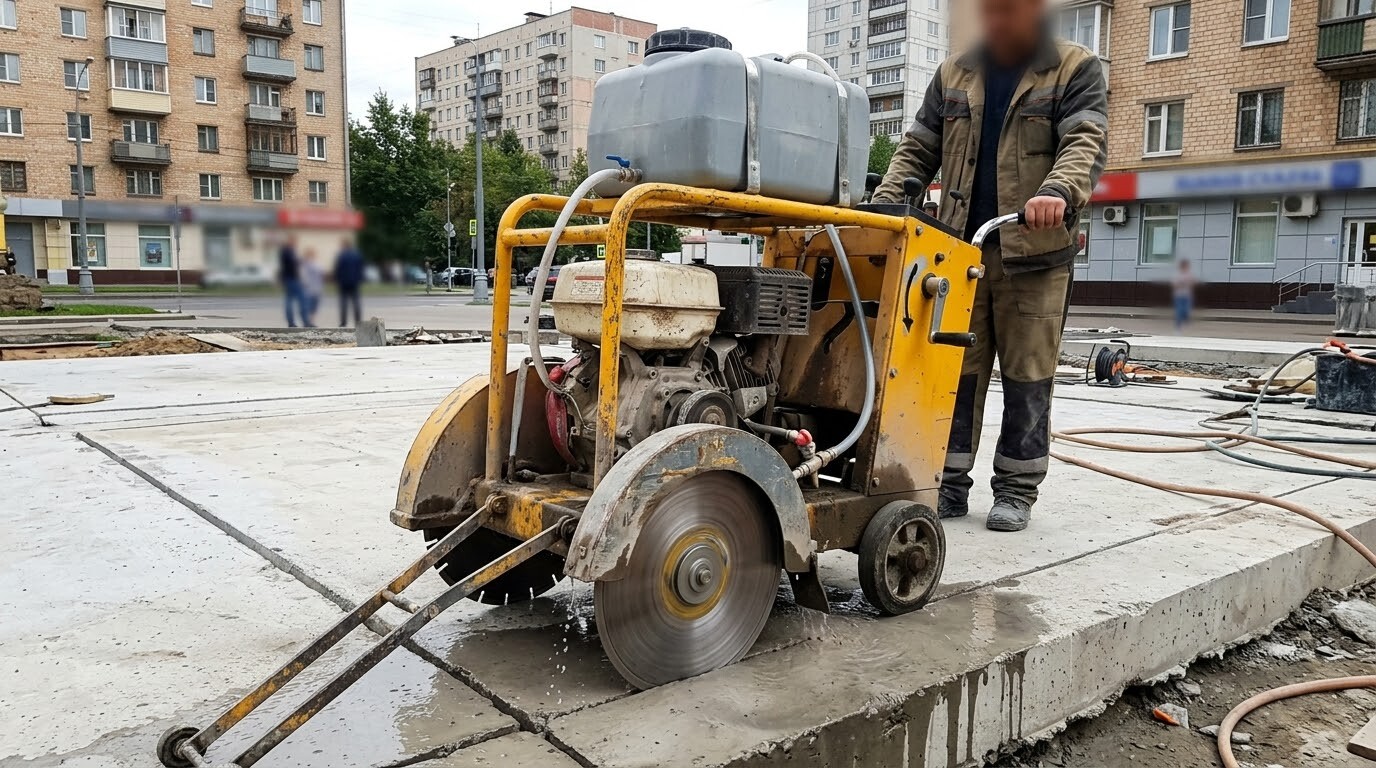

В отличие от ручного инструмента, бензиновый швонарезчик имеет жесткую раму и направляющие колеса. Алмазный диск закреплен на валу двигателя и погружается в бетон на заданную глубину с помощью механизма вертикальной подачи. Жесткая конструкция рамы исключает "гуляние" диска при движении по поверхности, что гарантирует вертикальность стенок шва. Это критически важно для правильной работы герметика - в шве с наклонными стенками уплотнитель не способен компенсировать деформации.
Водяное охлаждение и обеспыливание
Сухая резка бетона швонарезчиком категорически запрещена. При резке без воды температура в зоне контакта диска и бетона достигает нескольких сотен градусов. Алмазные сегменты перегреваются, связка размягчается, и диск выходит из строя за считанные минуты. Кроме того, сухая резка генерирует огромное количество тонкодисперсной бетонной пыли, опасной для органов дыхания и загрязняющей уже уложенные участки покрытия. Встроенная система подачи воды решает обе проблемы одновременно.
Мощность двигателя и стабильность оборотов
Мощность двигателя дорожной техники напрямую влияет на стабильность оборотов алмазного диска. При пропиле основания армированного бетона диск периодически контактирует со стальными стержнями, что создает резкое увеличение нагрузки. Двигатель мощностью менее девяти лошадиных сил в такие моменты теряет обороты, диск замедляется и начинает "гореть" (засаливание сегментов). Для профессиональной работы рекомендуются модели мощностью от девяти до тринадцати лошадиных сил, способные выдерживать пиковые нагрузки без падения крутящего момента.
Пошаговый алгоритм нарезки деформационных швов
Последовательность операций
- Разметка карт: Разделите площадь бетонной плиты на прямоугольные сектора (карты) площадью не более двадцати-двадцати пяти квадратных метров. Соотношение сторон карты не должно превышать один к полутора. Линии разметки наносятся мелом или красящим шнуром.
- Определение времени нарезки: Пропил основания выполняется через двадцать четыре-семьдесят два часа после заливки. Бетон должен набрать достаточную прочность, чтобы края реза не крошились, но до появления первых усадочных трещин. Тест: проведите по поверхности монетой - если поверхность не осыпается, можно резать.
- Настройка глубины: Установите глубину реза на уровне одной трети от толщины плиты. Для основания толщиной сто пятьдесят миллиметров глубина реза составляет пятьдесят миллиметров.
- Нарезка: Выполните пропил основания по намеченным линиям, двигая швонарезчик равномерно, без рывков. Скорость подачи определяется плотностью бетона - диск не должен перегружаться.
- Герметизация: После полного затвердевания бетона очистите шов от шлама сжатым воздухом, уложите демпферный шнур и заполните верхнюю часть шва полиуретановой мастикой. Расшивку шва в зоне мощения выполняйте кельмой для швов.
Совпадение швов в бетоне и в мощении
Деформационные швы в бетонном основании должны располагаться строго под аналогичными швами в верхнем слое мощения. Если шов в бетоне проходит по середине камня, при раскрытии шва брусчатка испытывает растягивающее напряжение и откалывается. При проектировании раскладки камня линии швов в бетоне определяются заранее и привязываются к модулю брусчатки. На крупных объектах для подачи затирочного состава в готовые швы покрытия бригада использует пистолет для затирки.
Заблуждение: болгарка заменяет швонарезчик
Логика ошибочной экономии
На частных объектах подрядчики нередко режут швы обычной углошлифовальной машиной (болгаркой) с алмазным диском диаметром двести тридцать миллиметров. Логика проста: зачем арендовать тяжелую дорожную технику, если у бригады уже есть болгарка. На коротких швах (до одного-двух метров) разница визуально незаметна. Стоимость аренды швонарезчика на сутки составляет от четырех до восьми тысяч рублей, что кажется неоправданным на небольших площадках.
Техническое опровержение
Ручной резчик бетона (болгарка) не имеет жесткой рамы и направляющих. При резке оператор удерживает инструмент на весу, что неизбежно приводит к колебаниям глубины пропила и отклонению от прямой линии. Максимальная глубина реза болгаркой с диском двести тридцать миллиметров не превышает шестидесяти пяти миллиметров - для плиты толщиной сто пятьдесят миллиметров этого недостаточно. Стенки шва получаются волнообразными и наклонными, герметик в таком шве не способен работать на расширение-сжатие и отслаивается в первый сезон. Бензиновый швонарезчик с жесткой рамой гарантирует постоянную глубину, вертикальность стенок и идеальную прямолинейность на протяженности до нескольких десятков метров.
Совет из практики от Корниенко Р.Л.: "Болгаркой можно сделать надрез, но не шов. Я видел площадку, где бригада нарезала швы болгаркой - глубина прыгала от двадцати до шестидесяти миллиметров на одной линии. Через год бетон треснул рядом с таким швом, потому что в мелком месте линия ослабления не сработала. Швонарезчик за один проход делает ровный пропил одинаковой глубины на всей длине."
Выбор модели и параметры алмазного диска
Сравнение типов оборудования
| Параметр | Болгарка (ручная) | Швонарезчик легкий | Швонарезчик профессиональный |
|---|---|---|---|
| Диаметр диска | Двести тридцать миллиметров | От трехсот до трехсот пятидесяти миллиметров | От четырехсот до пятисот миллиметров |
| Максимальная глубина реза | Шестьдесят пять миллиметров | От ста до ста двадцати миллиметров | От ста пятидесяти до двухсот миллиметров |
| Мощность | От двух до трех киловатт | От пяти до семи лошадиных сил | От девяти до тринадцати лошадиных сил |
| Прямолинейность | Зависит от оператора | Направляющие колеса | Направляющие колеса и рельс |
| Водяное охлаждение | Нет (сухая резка) | Да (встроенный бак) | Да (подключение к водопроводу) |
Для частных объектов с площадью мощения до ста квадратных метров достаточно легкого швонарезчика. На коммерческих объектах с армированными плитами толщиной от ста пятидесяти миллиметров и более применяется профессиональная дорожная техника с диском от четырехсот миллиметров.
Выбор алмазного диска под тип бетона
Алмазные диски различаются по типу связки и геометрии сегментов. Для "свежего" бетона (нарезка в первые трое суток) применяются диски с мягкой связкой и крупными сегментами - они быстро вскрываются на абразивном материале и не засаливаются. Для "старого" затвердевшего бетона (нарезка спустя неделю и более) требуются диски с твердой связкой и мелкими сегментами - они выдерживают высокую твердость материала без чрезмерного износа. Неправильный выбор диска приводит либо к его быстрому засаливанию (мягкий диск на твердом бетоне перестает резать), либо к стремительному расходу алмазного слоя (твердый диск на свежем бетоне истачивается за смену).
Частые вопросы (FAQ) о бензиновом швонарезчике
Через какое время после заливки нужно нарезать швы?
Оптимальное окно для нарезки - от двадцати четырех до семидесяти двух часов после заливки. Точное время зависит от температуры воздуха и марки бетона. В жаркую погоду (свыше двадцати пяти градусов) нарезку начинают через восемнадцать-двадцать часов. В прохладную (ниже десяти градусов) - не ранее чем через сорок восемь часов. Главный критерий: край реза не должен крошиться при прохождении диска.
Какой глубины должен быть деформационный шов?
Стандартная глубина реза составляет одну треть от толщины бетонной плиты. Для основания толщиной сто пятьдесят миллиметров это пятьдесят миллиметров. Для плиты толщиной двести миллиметров - от шестидесяти пяти до семидесяти миллиметров. Слишком мелкий шов (менее четверти толщины) не создает достаточной линии ослабления, и бетон трескается рядом с ним.
Обязательно ли герметизировать деформационные швы?
Да. Открытый шов без заполнения быстро забивается мусором и теряет способность к раскрытию-закрытию при температурных деформациях. Кроме того, через открытый шов вода проникает к арматуре, вызывая ее коррозию. Шов заполняется демпферным шнуром (на две трети глубины) и полиуретановой мастикой (верхняя треть).
