Как правильно использовать оптический нивелир для подготовки основания под брусчатку?
Оптический нивелир - это базовый геодезический прибор, предназначенный для определения разности высот между точками на земной поверхности. В процессе мощения гранитной брусчаткой использование этого инструмента является критически важным для того, чтобы выполнить точное выставление уклонов и обеспечить беспрепятственный отвод ливневых вод с площадки. Полный перечень профессионального инвентаря мостовщика собран в обзоре оборудования и инструмента.
Содержание статьи
Почему разметка "на глаз" приводит к лужам и просадкам
Накопление погрешности на длинных дистанциях
Основная ошибка при подготовке "пирога" основания - попытка выставить уровни "на глаз" или с помощью обычного строительного уровня. На коротких участках (до двух метров) строительный уровень дает приемлемую точность. Но на дистанции десять метров оператор вынужден переставлять прибор пять-шесть раз, и на каждом приложении накапливается погрешность от трех до пяти миллиметров. Суммарная ошибка на краю площадки достигает от пятнадцати до двадцати пяти миллиметров. Для мощения, где проектный уклон составляет десять миллиметров на погонный метр, такая ошибка полностью меняет направление стока воды.
Контруклоны и застойные зоны
Накопленная ошибка в отбивке высот приводит к образованию контруклонов - участков, на которых уклон направлен не к водосточному лотку, а к фундаменту здания. После первого сильного дождя на мощении появляются лужи. Вода, скапливающаяся у цоколя, проникает в конструкции стен и вызывает отсыревание. На промерзающих грунтах застойная вода провоцирует морозное пучение, которое поднимает отдельные камни и разрывает швы. Оптический нивелир исключает накопление погрешности, так как все замеры привязаны к одному горизонту, установленному из единой точки стояния.
Совет из практики от Корниенко Р.Л.: "На объекте в Истре бригада выставляла уклоны двухметровым уровнем. Площадка была сорок метров в длину. После укладки первого ряда заказчик выплеснул ведро воды - вода потекла к дому, а не к лотку. Перепад высот составил тридцать миллиметров в обратную сторону. Переделка заняла четыре дня. С нивелиром вся разметка площадки занимает два часа."
Принцип работы и конструкция прибора

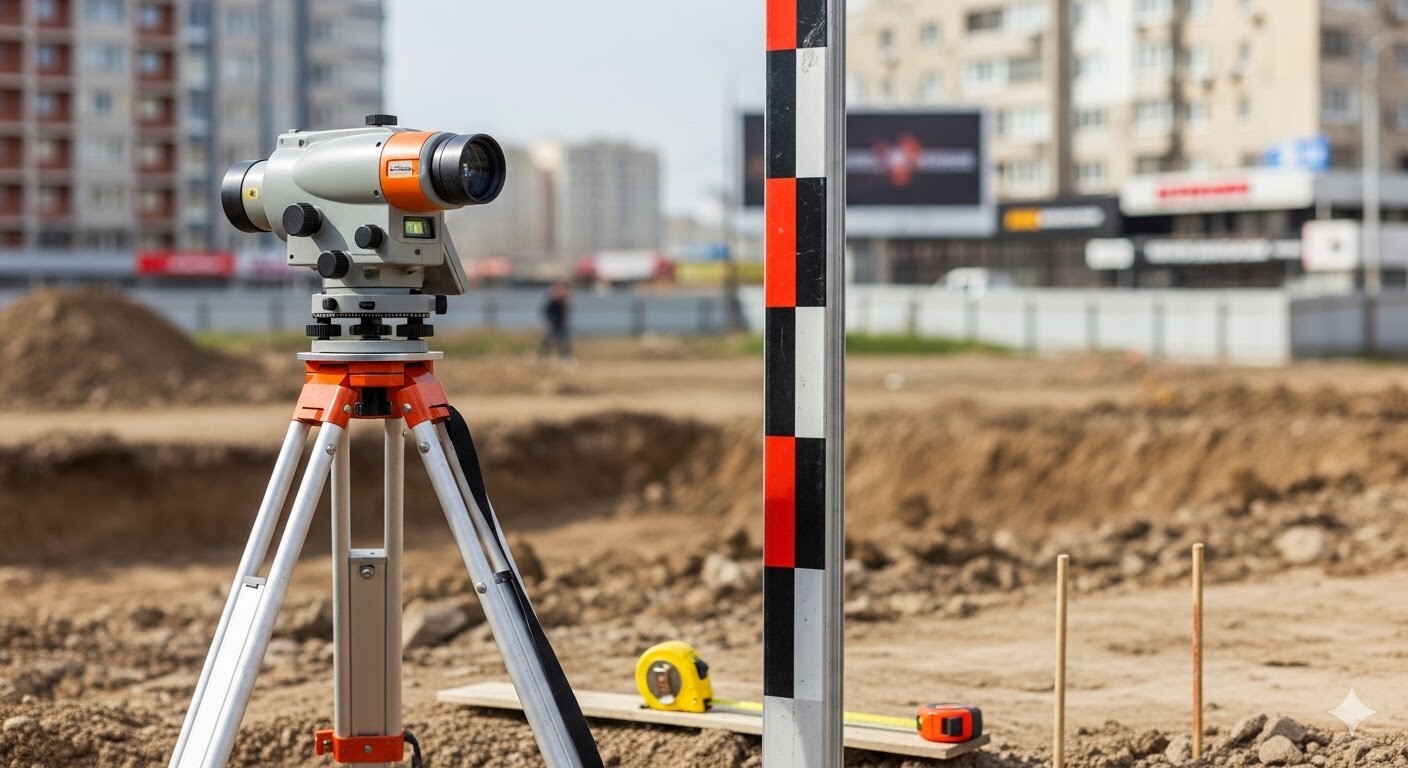

Оптический нивелир состоит из зрительной трубы с перекрестием нитей, компенсатора (маятникового или воздушного), который автоматически приводит визирную ось в горизонтальное положение, и кругового уровня для грубой установки. Прибор крепится на штатив, выставляется по круговому уровню, после чего компенсатор обеспечивает точную горизонтальность визирной линии. Все замеры высот выполняются относительно этой единой горизонтали - погрешность не накапливается вне зависимости от количества измеряемых точек.
Геодезическая рейка и снятие отсчета
Геодезическая рейка - это алюминиевая телескопическая линейка с нанесенной шкалой в миллиметрах. Для работ по мощению применяются рейки длиной от трех до пяти метров. Помощник устанавливает рейку вертикально на контролируемую точку, а оператор наводит перекрестие нивелира и считывает показание на шкале. Разница показаний между двумя точками дает перепад высот с точностью от одного до двух миллиметров на сто метров дистанции. Критически важно удерживать геодезическую рейку строго вертикально - даже наклон в два-три градуса искажает отсчет на несколько миллиметров.
Компенсатор и автоматическая горизонтировка
Современные оптические нивелиры оснащены автоматическим компенсатором, который устраняет остаточный наклон прибора после грубой установки по круговому уровню. Компенсатор срабатывает при наклоне до пятнадцати минут дуги и обеспечивает точность отбивки высот на уровне от ноль целых пяти десятых до двух миллиметров на километр двойного хода. Для мощения, где рабочие расстояния редко превышают пятьдесят метров, даже бюджетные модели обеспечивают более чем достаточную точность.
Пошаговый алгоритм геодезической разметки
Последовательность операций
- Установка прибора: Оптический нивелир крепится на штатив в точке, из которой просматривается вся площадка. Прибор выставляется по круговому уровню до совмещения пузырька с центром.
- Определение репера: Выбирается неподвижная точка привязки (порог дома, крышка колодца, верх бордюра). Помощник устанавливает геодезическую рейку на репер, оператор снимает первый отсчет - это "нулевая" отметка.
- Отбивка контрольных точек: Геодезическая рейка последовательно устанавливается в углах площадки, на осевых линиях и в местах перелома уклона. Для каждой точки записывается показание нивелира.
- Расчет проектных отметок: Для каждой точки вычисляется проектная высота с учетом необходимого уклона. Стандартный уклон для мощения - десять миллиметров понижения на погонный метр в сторону водостока.
- Выставление маяков: По рассчитанным отметкам устанавливаются арматурные колышки или направляющие трубы. По этим маякам ведется планировка слоев щебня и песка. Финишное стягивание песка правилом выполняется по маякам, выставленным нивелиром.
Контроль каждого конструктивного слоя
Однократная разметка площади перед началом земляных работ недостаточна. Отбивка высот должна проводиться на каждом конструктивном слое: после трамбовки дна корыта (контроль глубины выемки), после укладки и уплотнения щебня (контроль толщины несущего слоя) и перед финишным разравниванием песка или гарцовки (контроль проектных отметок места укладки камня). На объектах с деформационными швами пазы в бетонном основании формируются швонарезчиком после контрольной нивелировки.
Заблуждение: строительный уровень заменяет нивелир
Логика ошибочной экономии
На частных объектах подрядчики нередко используют длинный пузырьковый уровень (от одного до двух метров) для контроля уклонов. Логика проста: уровень стоит от одной до пяти тысяч рублей, а оптический нивелир с рейкой - от пятнадцати до сорока тысяч рублей. На дорожках длиной до трех-четырех метров разница действительно неощутима: два-три приложения уровня дают приемлемую точность.
Техническое опровержение
Строительный уровень измеряет наклон локального участка длиной от одного до двух метров. Он не привязан к единому горизонту и не способен контролировать высотные отметки на дистанции свыше двух метров. На площадке размером десять на десять метров для полной проверки необходимо от двадцати пяти до пятидесяти приложений уровня - каждое с собственной погрешностью. Оптический нивелир выполняет ту же работу из одной точки стояния за тридцать-сорок минут, при этом точность выставления уклонов составляет от одного до двух миллиметров вне зависимости от размера площадки.
Совет из практики от Корниенко Р.Л.: "Уровень показывает "горизонтально" или "не горизонтально". А нивелир дает конкретную цифру: эта точка на двенадцать миллиметров выше репера, а та - на двадцать три. Из этих цифр вы строите точный план уклонов. На площадке в Химках мы размечали парковку двести квадратных метров - нивелиром вся работа заняла полтора часа. Уровнем бы провозились целый день и не факт, что без ошибок."
Выбор модели и работа с геодезической рейкой
Сравнение типов оборудования
| Параметр | Строительный уровень | Лазерный уровень | Оптический нивелир |
|---|---|---|---|
| Рабочая дистанция | До двух метров | До двадцати метров | До ста метров |
| Точность | Плюс-минус пять миллиметров | Плюс-минус три миллиметра на десять метров | Плюс-минус один-два миллиметра на сто метров |
| Работа при ярком солнце | Без ограничений | Луч не виден (без приемника) | Без ограничений |
| Контроль уклона | Только локальный | Относительно плоскости луча | По единому горизонту с расчетом |
| Стоимость | От одной до пяти тысяч рублей | От десяти до тридцати тысяч рублей | От пятнадцати до сорока тысяч рублей (с рейкой) |
Для частных объектов площадью до пятисот квадратных метров достаточно нивелира с точностью от двух до трех миллиметров на километр. На коммерческих площадках и при работе с уклонами в двух плоскостях (воронкообразный водоотвод) применяются модели с точностью от ноль целых пяти десятых до одного миллиметра.
Работа в сложных погодных условиях
Работа с оптикой затруднена при сильном тумане (видимость менее пятидесяти метров) и при мареве - колебании воздуха над нагретым асфальтом или бетоном. Марево создает вертикальные колебания изображения рейки, и точность отбивки высот падает до пяти-десяти миллиметров. В жаркую погоду замеры рекомендуется выполнять в утренние часы (до десяти часов) или после шестнадцати часов, когда поверхность остывает. Для защиты объектива от бокового солнечного света используется солнцезащитная бленда, входящая в комплект большинства профессиональных моделей. Разметка площади по нивелиру в дождь допустима при условии защиты прибора от прямого попадания капель.
Частые вопросы (FAQ) об оптическом нивелире
Сколько человек нужно для работы с нивелиром?
Минимально - два человека: оператор наблюдает в трубу и записывает показания, а помощник устанавливает рейку на контрольные точки. На больших объектах (свыше трехсот квадратных метров) удобнее работать втроем: оператор, реечник и человек, который забивает маячные колышки по команде оператора.
Можно ли заменить оптический нивелир лазерным уровнем?
Лазерный уровень пригоден для работы в помещениях, но на открытом воздухе при ярком солнце луч не виден без специального приемника. С приемником точность сопоставима с нивелиром, но стоимость комплекта (лазерный уровень плюс приемник) часто превышает стоимость оптического нивелира с рейкой. Для уличных работ оптический нивелир остается более практичным решением.
Какой уклон закладывать при разметке площадки под мощение?
Стандартный уклон для пешеходных зон и парковок - десять миллиметров понижения на погонный метр (один процент) в направлении водосточного лотка или дренажной канавы. Для отмосток вокруг зданий уклон увеличивается до двадцати-тридцати миллиметров на метр. Уклон менее пяти миллиметров на метр не обеспечивает стока воды.
