Как правильно использовать вакуумный захват для монтажа крупноформатных гранитных плит?
Вакуумный захват (присоска) - это профессиональное грузоподъемное устройство, использующее силу отрицательного давления для надежной фиксации и перемещения элементов мощения. При работе с крупноформатными плитами размером от шестисот на шестьсот миллиметров и более этот инструмент является единственным способом обеспечить проектную точность установки и соблюдение требований охраны труда. Полный перечень профессионального инвентаря мостовщика собран в обзоре оборудования и инструмента.
Содержание статьи
Почему ручная установка крупноформатного гранита недопустима
Травматизм и повреждение камня
Основная сложность при работе с крупноформатными плитами - их значительный вес (от сорока до ста двадцати килограммов) и отсутствие удобных мест для захвата руками. Попытка уложить такую плиту вручную создает критический риск защемления пальцев при опускании камня на растворную постель. Из-за массы плиту практически невозможно опустить строго вертикально: она врезается углом в подготовленный слой, нарушая его ровность. Попытки скорректировать положение уже уложенной плиты ломом или монтировкой неизбежно повреждают фаску гранита, образуя видимые сколы на кромках.
Загрязнение лицевой поверхности
При ручном монтаже лицевая сторона камня неизбежно пачкается цементным раствором с рук и перчаток рабочих. На термообработанной поверхности гранита цементное молочко въедается в микропоры за считанные минуты. Удалить такие пятна без кислотной промывки невозможно, а агрессивная химия при неосторожном применении повреждает сам камень. Вакуумный захват полностью исключает контакт рук с лицевой поверхностью плиты на всех этапах монтажа.
Совет из практики от Корниенко Р.Л.: "На объекте в Химках бригада уложила крупноформатную плиту шестьсот на шестьсот миллиметров вручную - вчетвером. При опускании один рабочий не удержал угол, и плита весом семьдесят килограммов упала с высоты пяти сантиметров. Результат: скол на двух углах и трещина в основании. Стоимость одной такой плиты - восемь тысяч рублей. Вакуумный захват за двенадцать тысяч рублей окупается на втором камне."
Конструкция и физика вакуумного удержания
Принцип работы вакуумного захвата основан на создании области пониженного давления между резиновой чашей и поверхностью камня. Атмосферное давление прижимает присоску к плите с силой, пропорциональной площади контакта. Чем больше диаметр чаши, тем выше грузоподъемность захвата. Плита поднимается за лицевую плоскость, оставляя торцы полностью свободными. Это дает возможность выполнять монтаж без зазоров (с минимальным температурным швом от двух до трех миллиметров), так как пальцы рабочих не находятся в зоне стыка.
Типы уплотнителей для разных фактур гранита
Стандартные "стекольные" присоски с тонким плоским уплотнителем на шероховатом граните работать не будут - воздух проникает через микрорельеф поверхности. Для термообработанной (шероховатой) фактуры требуется присоска для камня с мягким многослойным уплотнителем толщиной от пяти до восьми миллиметров. Такой уплотнитель деформируется, заполняя впадины рельефа и создавая герметичный контакт. Для полированного гранита подходят стандартные тонкие уплотнители - гладкая поверхность обеспечивает идеальное прилегание.
Ручной насос и аккумуляторный компрессор

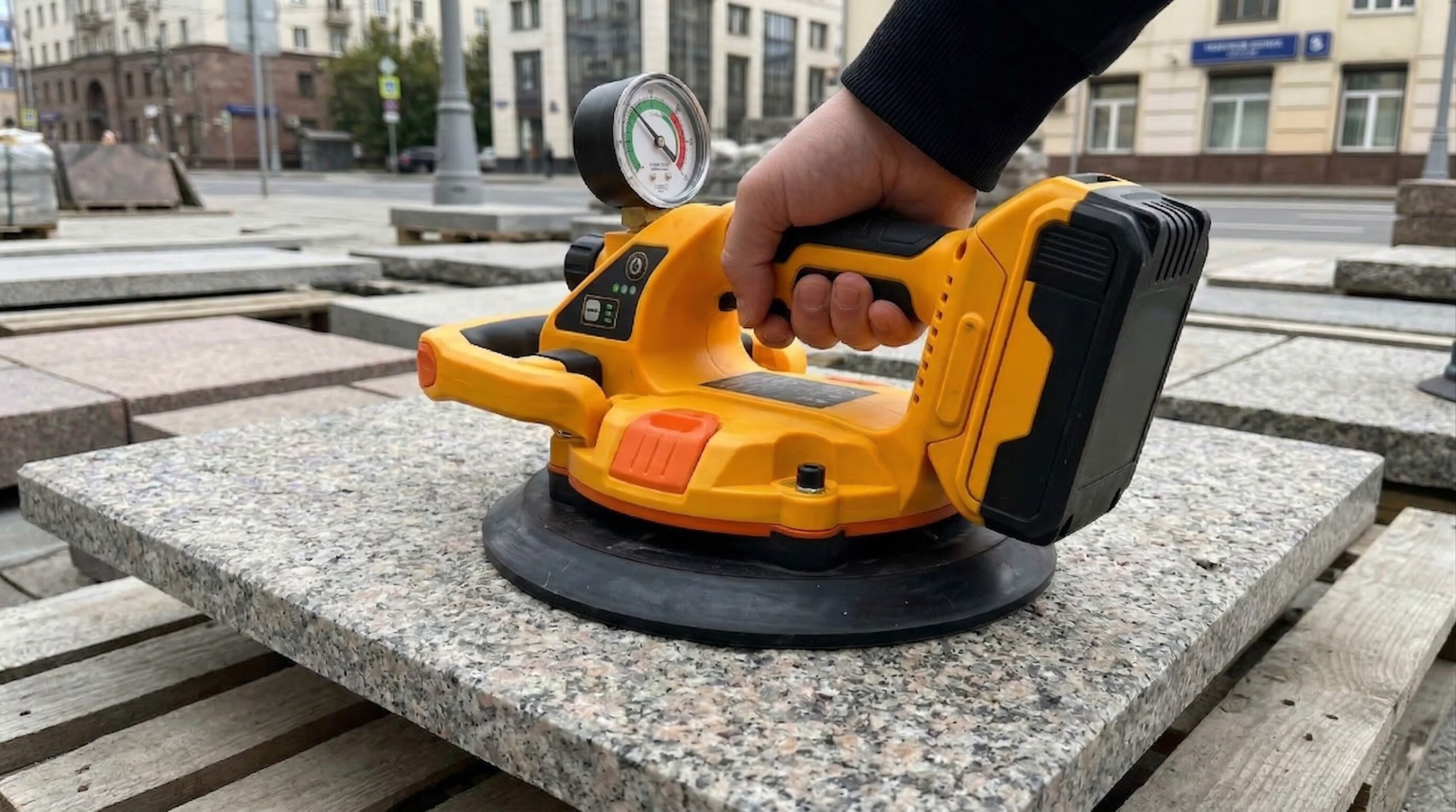

Ручные модели оснащаются поршневым насосом, который оператор приводит в действие вручную. Для единичных укладок этого достаточно. На объектах с укладкой свыше двадцати плит за смену предпочтителен аккумуляторный вакуумный захват с электронным контролем давления. Встроенный компрессор автоматически подкачивает воздух при обнаружении минимальной утечки, что критически важно при подъеме плит стоимостью от пяти до пятнадцати тысяч рублей за штуку.
Пошаговый алгоритм монтажа плит вакуумным захватом
Последовательность рабочих операций
- Подготовка поверхности: Лицевую сторону плиты очистить от пыли, песка и влаги. Присоска для камня требует герметичного прилегания уплотнителя - любые загрязнения нарушают контакт.
- Фиксация захвата: Установить присоску по центру тяжести плиты. С помощью ручного насоса или аккумуляторного компрессора откачать воздух из-под чаши до появления зеленой метки на индикаторе давления.
- Подъем и перенос: Плавно поднять плиту (вручную вдвоем или с помощью малой механизации) и перенести к подготовленному месту укладки. Перемещение выполняется на высоте не более двадцати сантиметров от поверхности.
- Вертикальное опускание: Опустить плиту строго вертикально на адгезионный слой. Благодаря захвату оператор точно корректирует положение камня в воздухе, не касаясь основания руками.
- Контроль и освобождение: Проверить горизонтальность уровнем. Нажать клапан сброса давления для освобождения инструмента. Финишную затирку швов выполнить щеткой для фугирования с жестким ворсом.
Контроль вакуума в процессе работы
В процессе подъема и переноса оператор обязан постоянно контролировать показания манометра. При падении давления (из-за пыли, влаги или пористости камня) работу следует немедленно прекратить: плиту опустить на ближайшую ровную поверхность, очистить контактную зону и повторно зафиксировать захват. Игнорирование показаний манометра - прямой путь к падению плиты и ее разрушению. Замена разбитой крупноформатной плиты стоит многократно дороже минуты, потраченной на перезакрепление.
Заблуждение: стекольная присоска справится с гранитом
Логика ошибочной экономии
Начинающие мостовщики нередко покупают присоски, предназначенные для монтажа стеклопакетов. Логика проста: если присоска держит стекло весом тридцать килограммов, то и гранитную плиту весом пятьдесят килограммов она удержит - ведь грузоподъемность захвата указана с запасом. Стеклопакетные модели действительно стоят в три-пять раз дешевле специализированных каменных захватов, что создает иллюзию выгодной покупки.
Инженерное опровержение
Паспортная грузоподъемность захвата рассчитывается производителем для идеально гладкой, чистой и сухой поверхности. Термообработанный гранит имеет рельеф глубиной от ноль целых пяти десятых до полутора миллиметров. Через эти микроканавки воздух непрерывно проникает под чашу, снижая реальную силу удержания на шестьдесят-семьдесят процентов от паспортной. Плита, которая при стартовом вакууме держится надежно, через тридцать-сорок секунд начинает сползать и падает. На объекте это означает разбитый дорогостоящий камень и риск травмы.
Совет из практики от Корниенко Р.Л.: "Один подрядчик принес на объект две стекольные присоски за полторы тысячи рублей каждая. На третьей плите присоска соскочила - камень упал на ногу рабочему. Перелом плюсневой кости и больничный лист на шесть недель. После этого случая я требую от бригад только сертифицированные каменные захваты с многослойным уплотнителем."
Выбор модели и эксплуатационные требования
Сводная таблица моделей захватов
| Параметр | Стекольная присоска | Ручной каменный захват | Аккумуляторный каменный захват |
|---|---|---|---|
| Грузоподъемность | От двадцати до пятидесяти килограммов | От восьмидесяти до ста пятидесяти килограммов | От ста до двухсот пятидесяти килограммов |
| Работа с термогранитом | Невозможна (тонкий уплотнитель) | Да (многослойный уплотнитель) | Да (многослойный уплотнитель) |
| Автоматическая подкачка | Нет | Нет | Да (электронный контроль) |
| Время удержания | От десяти до тридцати секунд на граните | До пяти минут без подкачки | Неограниченно (пока заряжен аккумулятор) |
| Цена | От одной до трех тысяч рублей | От восьми до пятнадцати тысяч рублей | От двадцати пяти до шестидесяти тысяч рублей |
Для бригад, работающих с гранитным мощением постоянно, аккумуляторная модель окупается за два-три объекта. Для разовых работ достаточно ручного каменного захвата. Использование стекольных присосок на граните запрещено по требованиям техники безопасности.
Обслуживание уплотнителя и хранение
После каждой рабочей смены уплотнительное кольцо необходимо промыть чистой водой и протереть от остатков цементной пыли. Абразивные частицы, оставшиеся на уплотнителе, при следующем применении создают микроцарапины на поверхности камня и нарушают герметичность прилегания. Хранить вакуумный захват следует в закрытом кейсе при комнатной температуре. Прямые солнечные лучи и мороз ускоряют старение резины, снижая срок службы уплотнителя с двух лет до шести-восьми месяцев. Для приготовления адгезионного раствора, на который опускается плита, бригада использует шнековый миксер принудительного действия.
Частые вопросы (FAQ) о вакуумном захвате
Можно ли использовать вакуумный захват на мокром граните?
На влажной поверхности вакуумный захват работает, но с ограничениями. Тонкая пленка воды между уплотнителем и камнем может улучшить начальную герметичность, но при подъеме вода стекает, образуя каналы для подсоса воздуха. На практике безопасно работать можно только на слегка влажном камне. Если поверхность покрыта каплями или потоками воды - плиту необходимо протереть насухо перед фиксацией захвата.
Какой минимальный размер плиты для применения вакуумного захвата?
Минимальный размер определяется диаметром присоски. Стандартная чаша диаметром двести миллиметров требует ровной площадки на поверхности плиты не менее двухсот пятидесяти на двести пятьдесят миллиметров. Для плит размером триста на триста миллиметров и менее вакуумный захват нецелесообразен - такие элементы легко укладываются вручную без риска травм.
Как часто нужно менять уплотнительное кольцо?
При ежедневной эксплуатации на гранитных объектах уплотнитель служит от шести до двенадцати месяцев. Признаки износа: видимые трещины на резине, невозможность достичь рабочего вакуума за штатное количество качков насоса, быстрое падение давления после фиксации. Замена уплотнителя занимает пять минут и стоит от пятисот до полутора тысяч рублей в зависимости от модели.
