Как правильно рассчитать норму расхода геотекстиля для мощения с учетом нахлестов?
Норма расхода геотекстиля - это расчетный показатель объема разделительного полотна, необходимого для полной изоляции слоев дорожной одежды на объекте. При расчете критически важно учитывать не только чистую площадь покрытия, но и технологические допуски на сопряжение полотен, а также конфигурацию основания. Полная калькуляция всех статей затрат на устройство основания собрана в обзоре расчета стоимости мощения.
Содержание статьи
- Почему закупка "по площади" всегда приводит к нехватке материала
- Пошаговый алгоритм расчета необходимого количества
- Заблуждение: нахлест десять сантиметров достаточен для любого грунта
- Вывод на стенки траншеи и формирование "корыта"
- Выбор плотности полотна под тип нагрузки
- Частые вопросы (FAQ) о расходе геотекстиля
Почему закупка "по площади" всегда приводит к нехватке материала
Игнорирование нахлестов и сопряжений
Закупка геотекстиля в объеме, равном площади покрытия, неизбежно приводит к нехватке материала в процессе монтажа. Основная ошибка заключается в игнорировании нахлестов между полотнами и необходимости укрепления бортов траншеи. На участке шириной шесть метров при укладке полотен шириной два метра требуется три полосы. Каждый стык съедает по двадцать сантиметров с каждой стороны - это дополнительные восемьдесят сантиметров ширины, не учтенные в "чистой" площади.
Разрушение разделительного слоя и потеря несущей способности
Без соблюдения нахлестов между полотнами происходит перемешивание фракций (щебня с грунтом или песком), что сводит на нет дренирующую функцию материала. Мелкие частицы глины проникают через незащищенные стыки в слой щебня, заполняют межзерновое пространство и превращают дренажный слой в водоупорную массу. Результат - потеря несущей способности всей подушки основания в течение первых двух лет эксплуатации, просадки покрытия и необходимость полной переделки. Объемы грунта, извлеченного при подготовке траншеи, и порядок их утилизации детально разобраны в статье про утилизацию строительного боя.
Совет из практики от Корниенко Р.Л.: "На объекте в Красногорске заказчик купил геотекстиль ровно по площади - восемьдесят квадратных метров на восемьдесят квадратных метров участка. На месте выяснилось, что нужно сто два квадратных метра. Дозаказ с доставкой обошелся дороже, чем изначальная переплата за один лишний рулон. С тех пор я закладываю коэффициент один и два десятых на любой объект."
Пошаговый алгоритм расчета необходимого количества
Определение чистой площади и количества полотен
- Определение чистой площади: Измерьте общую площадь дна корыта (траншеи). Для прямоугольных участков - длина умноженная на ширину. Для криволинейных контуров - площадь описанного прямоугольника.
- Расчет количества полотен: Разделите ширину участка на ширину рулона (стандартно два или три метра). Результат округлите в большую сторону до целого.
- Учет соединительных швов: На каждый продольный и поперечный стык полотен заложите нахлест двадцать сантиметров с каждой стороны. При трех полосах шириной два метра два стыка дают дополнительные восемьдесят сантиметров.
- Учет вертикальных выпусков: Добавьте к расчету длину периметра, умноженную на высоту вывода на стенки траншеи (от десяти до пятнадцати сантиметров).
- Итоговый расчет: Суммируйте полученные значения и округлите в большую сторону до целого рулона (или кратно пяти-десяти погонным метрам).
Пример расчета для типового участка
Рассмотрим участок шесть на десять метров с глубиной корыта сорок сантиметров. Чистая площадь дна - шестьдесят квадратных метров. Для укладки рулонами шириной два метра потребуется три полосы длиной десять метров. Два продольных стыка с нахлестом двадцать сантиметров с каждой стороны дают дополнительные восемь квадратных метров. Вывод на стенки по периметру (тридцать два погонных метра умноженные на пятнадцать сантиметров) добавляет еще пять квадратных метров. С учетом трех-пяти процентов на подрезку и повреждения итоговая норма расхода составляет от восьмидесяти до восьмидесяти пяти квадратных метров - на треть больше "чистой" площади.
Заблуждение: нахлест десять сантиметров достаточен для любого грунта
Логика ошибочной экономии
На практике бригады регулярно сокращают нахлест до десяти сантиметров или меньше, стремясь сэкономить материал и сократить время монтажа. Логика проста: геотекстиль все равно прижмется щебнем и никуда не денется, а двадцать сантиметров перехлеста - это "перестраховка". На плотных песчаных грунтах визуально такой стык выглядит надежным.
Техническое опровержение
При механическом уплотнении щебня виброплитой полотна геотекстиля в траншее испытывают сдвиговые нагрузки. Сдвиг составляет от пяти до семи сантиметров - нахлест десять сантиметров раскрывается, и через оголенный стык грунт начинает мигрировать в щебеночный слой. На слабых, пучинистых грунтах при морозном пучении деформация достигает восьми-десяти сантиметров. Для таких условий нахлест двадцать сантиметров является минимумом, а оптимальный нахлест составляет от тридцати до пятидесяти сантиметров. Экономия двадцати сантиметров полотна на каждом стыке обходится полной переделкой основания через два-три сезона.
Вывод на стенки траншеи и формирование "корыта"
Зачем геотекстиль поднимается на борта

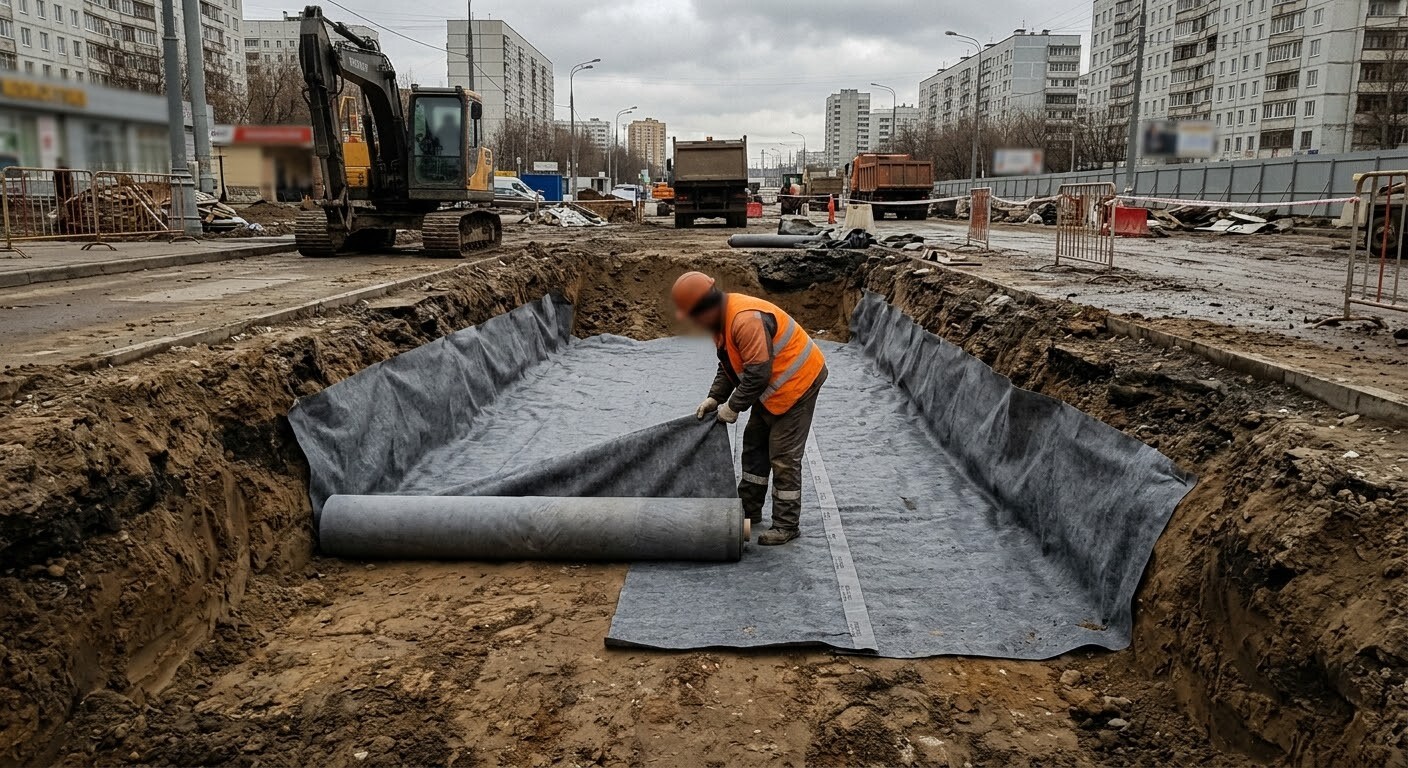

Геотекстиль в траншее не должен просто лежать на дне. Обязателен вывод на стенки траншеи на высоту от десяти до пятнадцати сантиметров. Это формирует замкнутое "корыто", которое препятствует боковому смещению нерудных материалов и заиливанию песчаного слоя частицами глинистого грунта из стенок. Без вертикальных выпусков глина из боковых стенок проникает в песчаную подушку горизонтально, превращая ее периметр в водоупорный барьер. Влага не уходит к краям, копится в центре - и покрытие "вспучивается" полосой вдоль бордюра.
Фиксация полотна и предотвращение складок
Укладывая геотекстиль в траншее, необходимо избегать образования складок и волн. Складка высотой два-три сантиметра под слоем щебня создает локальную зону концентрации воды, которая при замерзании выталкивает камень вверх. Полотно должно быть плотно прижато к дну, а его края временно зафиксированы анкерами или небольшими порциями материала (песка, щебня) через каждые полтора-два метра. После отсыпки первого слоя щебня анкеры извлекаются.
Совет из практики от Корниенко Р.Л.: "Когда дует ветер, геотекстиль поднимается как парус и мешает работать. Мы фиксируем полотно через каждый метр горстями щебня сразу после раскатки рулона. Это занимает три минуты и экономит полчаса борьбы с ветром. Главное - складывать щебень в тех точках, где полотно уже лежит ровно, а не пытаться прижать им волну."
Выбор плотности полотна под тип нагрузки
Рекомендуемая плотность по назначению покрытия
| Назначение покрытия | Плотность полотна | Минимальный нахлест | Вывод на стенки |
|---|---|---|---|
| Пешеходные дорожки (низкая нагрузка) | От ста пятидесяти до двухсот граммов на квадратный метр | Двадцать сантиметров | Десять сантиметров |
| Патио и зоны отдыха | Двести граммов на квадратный метр | Двадцать сантиметров | Двенадцать сантиметров |
| Парковки легкового транспорта | От двухсот пятидесяти до трехсот граммов на квадратный метр | Тридцать сантиметров | Пятнадцать сантиметров |
| Проезды грузового транспорта | От трехсот до четырехсот граммов на квадратный метр | Пятьдесят сантиметров | Двадцать сантиметров |
Последствия использования тонкого полотна на парковках
Использование полотна с плотностью менее двухсот граммов на квадратный метр на парковках и проездах ведет к его разрыву острыми гранями щебня при механическом уплотнении. Виброплита вдавливает угловатые фрагменты щебня в полотно с усилием, достаточным для прокола тонкого материала. Каждый прокол - это точка контакта грунта с дренажным слоем. При расчете стоимости подготовительных работ, включая объем грунта под выемку, помогает методика из статьи о выемке грунта.
Частые вопросы (FAQ) о расходе геотекстиля
Можно ли укладывать геотекстиль внакладку без сшивания?
Да, сшивание полотен при устройстве оснований под мощение не требуется. Достаточно нахлеста от двадцати до пятидесяти сантиметров (в зависимости от типа грунта) и фиксации вышележащим слоем щебня. Сшивание применяется только в дорожном строительстве категории один-два, где нагрузки от тяжелого транспорта значительно превышают нагрузки на покрытие из брусчатки.
Сколько стоит один квадратный метр геотекстиля?
Стоимость зависит от плотности и производителя. Полотно плотностью двести граммов на квадратный метр стоит от двадцати до сорока рублей за квадратный метр. Полотно плотностью триста граммов - от сорока до семидесяти рублей. При расчете бюджета стоимость геотекстиля составляет менее одного процента от общей стоимости мощения гранитом, поэтому экономия на качестве полотна нецелесообразна.
Нужен ли геотекстиль при укладке брусчатки на бетонное основание?
При укладке на готовое бетонное основание геотекстиль между бетоном и монтажным слоем не укладывается - в этом нет необходимости, поскольку бетон сам является водоупорным и разделительным слоем. Геотекстиль в данном случае укладывается под бетонную плиту - между грунтом и щебеночной подготовкой под бетон.
