Профилометр (шаблон контура) - это измерительный инструмент, состоящий из набора подвижных тонких пластин (игл), зажатых в рамке. В профессиональном мощении этот прибор применяется как переносной шаблон для копирования сложных геометрических форм, что позволяет выполнять максимально точную разметку гранитной брусчатки в местах примыкания к инженерным коммуникациям. Полный перечень профессионального инвентаря мостовщика собран в обзоре оборудования и инструмента.
Содержание статьи
Почему разметка "на глаз" дает неприемлемый результат
Неравномерные зазоры и эстетический брак
Основная техническая сложность при мощении - качественный обход люков, водосточных труб и декоративных элементов с криволинейным основанием. Попытка разметить линию реза "на глаз" или с помощью гибкой рулетки неизбежно ведет к ошибкам. Между камнем и препятствием образуются неравномерные зазоры шириной от десяти до тридцати миллиметров. Заполнить такой зазор затиркой без видимых дефектов невозможно - шов выглядит грубым и кустарным. На парадных зонах загородных участков и городских площадях такой результат неприемлем.
Порча дорогостоящего пиленого гранита
Необходимость многократной "подгонки" камня увеличивает количество пыли и риск сколов фаски. Каждый ошибочный рез - это испорченный элемент, стоимость которого составляет от двух до пяти тысяч рублей за штуку. На сложном объекте с десятком труб и тремя-четырьмя люками суммарные потери от брака без использования профилометра достигают нескольких десятков тысяч рублей. Кроме того, нарушение герметичности примыкания открывает путь воде под основание, вызывая его размыв и последующую просадку камней вокруг коммуникации.
Совет из практики от Корниенко Р.Л.: "На объекте в парковой зоне бригада размечала обход декоративного фонтана на глаз. Из двенадцати подрезанных камней четыре ушли в брак - зазоры плясали от пяти до двадцати пяти миллиметров. Профилометр за восемьсот рублей сэкономил бы восемь тысяч рублей только на материале, не считая потерянного времени."
Конструкция профилометра и принцип копирования

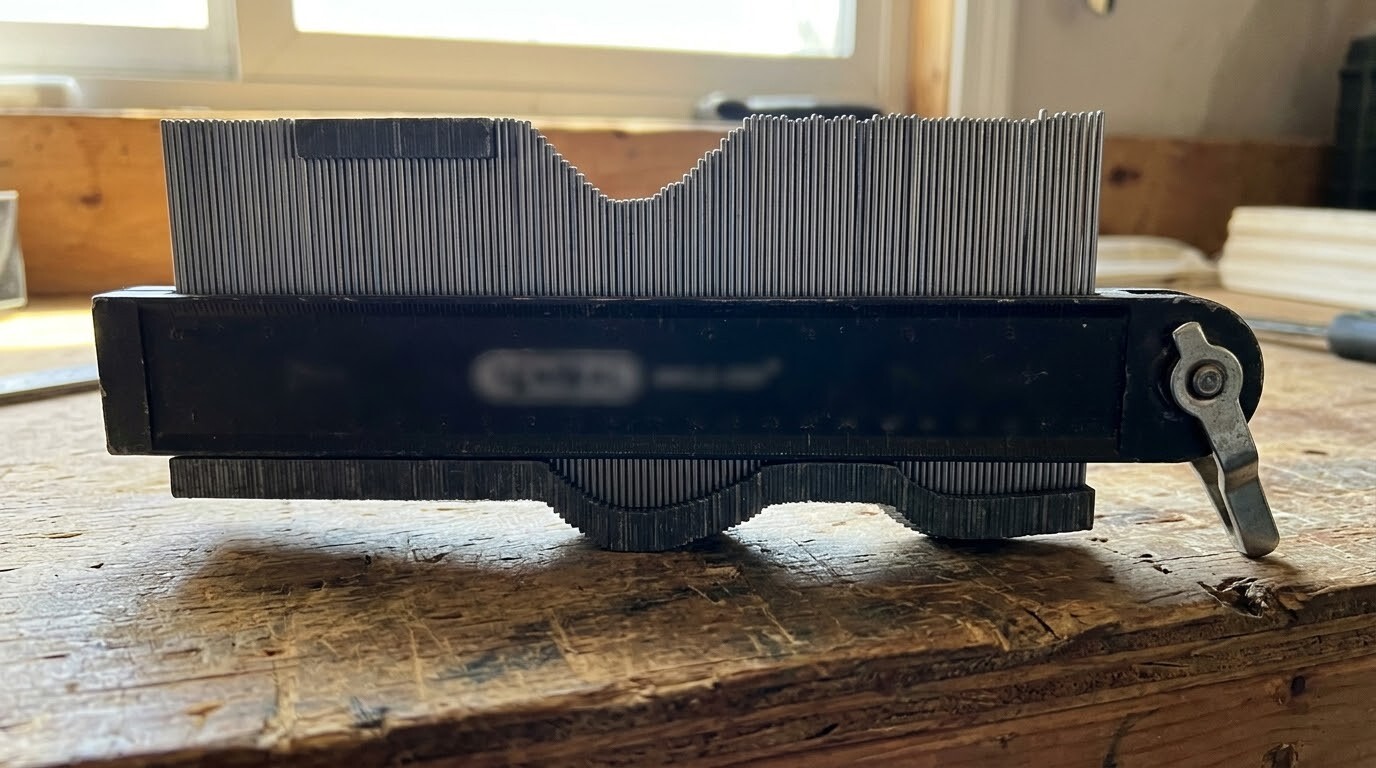

Профилометр устроен предельно просто: десятки тонких пластин (игл) расположены вплотную друг к другу в удерживающей рамке. Каждая игла свободно перемещается вдоль своей оси. При прижатии инструмента к препятствию иглы утапливаются на разную глубину, точно повторяя криволинейный профиль объекта. Полученный шаблон контура переносится на лицевую поверхность камня и обводится маркером. Метод исключает сложные геометрические расчеты и гарантирует идеальное прилегание брусчатки к любому препятствию.
Толщина игл и точность копирования
Чем тоньше иглы профилометра, тем точнее выполняется перенос кривых линий. Толстые пластины (свыше двух миллиметров) передают контур ступенчато, и линия реза получается угловатой. Для работы с гранитом рекомендуются инструменты с толщиной игл от одного до полутора миллиметров. Такая точность позволяет выдерживать равномерный зазор шириной от трех до пяти миллиметров по всему периметру препятствия - именно столько требуется для температурного шва и качественного заполнения затиркой.
Сталь или пластик: выбор материала игл
Стальные иглы обеспечивают более жесткую фиксацию скопированного контура. При переносе разметки на массивную брусчатку толщиной от шестидесяти до ста миллиметров это критически важно: малейший сдвиг пластины при обводке маркером искажает линию реза. Пластиковые иглы менее жесткие, но устойчивы к коррозии - при работе рядом с камнерезным станком, где всегда присутствует вода, стальные пластины ржавеют в местах трения за считанные дни. Выбор зависит от условий и частоты использования.
Пошаговый алгоритм обхода труб и люков
Последовательность копирования и разметки
- Установка камня: Разместите элемент брусчатки, требующий подрезки, максимально близко к препятствию (трубе, люку, балясине) в его проектной плоскости. Камень должен лежать на подготовленном основании на уровне соседних элементов.
- Копирование профиля: Прижмите профилометр к препятствию так, чтобы подвижные иглы полностью повторили его контур. Рамка инструмента должна плотно прилегать к краю камня.
- Фиксация игл: Заблокируйте положение пластин зажимным механизмом. Если конструкция не предусматривает фиксатора, переносите шаблон контура сразу, не отрывая инструмент от камня.
- Перенос разметки: Приложите зафиксированный шаблон к лицевой поверхности гранита и обведите контур строительным маркером или чертилкой. Линия должна быть четкой и непрерывной.
- Допуск на пропил: Сместите линию реза на полтора-два миллиметра внутрь камня. Это компенсирует толщину режущего диска и обеспечит запас для температурного шва.
- Резка: Выполните распил по намеченной линии. Для подобных криволинейных резов на утрамбованное основание камень затем опускают с помощью вакуумного захвата, если масса элемента превышает двадцать килограммов.
Особенности работы с круглыми люками большого диаметра
Стандартный профилометр имеет длину от ста пятидесяти до двухсот пятидесяти миллиметров. Для обхода люков канализации диаметром от четырехсот до шестисот миллиметров одного приема недостаточно. Контур снимается последовательно: сначала один сегмент дуги копируется и переносится на камень, затем инструмент сдвигается на следующий участок. Метки совмещения наносятся на рамку и камень маркером, чтобы при стыковке сегментов не возникло смещения. Для особо крупных объектов применяются профилометры увеличенной длины - от четырехсот до пятисот миллиметров.
Заблуждение: гибкая рулетка заменяет профилометр
Логика ошибочной замены
Начинающие мостовщики рассуждают: зачем покупать отдельный инструмент, если можно обмерить трубу гибкой рулеткой, записать размеры на бумагу и перенести их на камень. Для прямых линий и прямых углов такой подход работает. Стоимость профилометра кажется неоправданной, когда рулетка уже лежит в кармане. На простых примыканиях (прямоугольный столб, ровная стена) разница в результате действительно минимальна.
Техническое опровержение
Рулетка измеряет линейные расстояния, но не передает форму кривой. Круглая труба диаметром восемьдесят миллиметров при обмере рулеткой превращается в набор хорд, и построенный по этим хордам контур будет многоугольником, а не окружностью. Чем сложнее форма препятствия (овальная опора, трапециевидный лоток, декоративная балясина), тем больше погрешность. Профилометр копирует контур за одну операцию с точностью, определяемой толщиной иглы - от одного до полутора миллиметров. Никакая последовательность замеров рулеткой не даст такого результата.
Совет из практики от Корниенко Р.Л.: "Рулетка - для прямых линий, профилометр - для кривых. Я видел, как опытный мостовщик потратил сорок минут на обмер и разметку обхода одной трубы рулеткой, а потом еще дважды подрезал камень на станке. С профилометром та же операция занимает пять минут, и камень встает идеально с первого реза."
Выбор модели и критерии игл
Сравнение типов профилометров
| Параметр | Бюджетный пластиковый | Профессиональный стальной | Удлиненный (для люков) |
|---|---|---|---|
| Длина рабочей зоны | От ста двадцати до ста пятидесяти миллиметров | От двухсот до двухсот пятидесяти миллиметров | От четырехсот до пятисот миллиметров |
| Толщина игл | От двух до трех миллиметров | От одного до полутора миллиметров | От одного до полутора миллиметров |
| Фиксатор положения | Нет | Да (винтовой зажим) | Да (двойной зажим) |
| Точность переноса | Ступенчатая (грубая) | Плавная (от одного миллиметра) | Плавная (от одного миллиметра) |
| Цена | От трехсот до шестисот рублей | От восьмисот до полутора тысяч рублей | От двух до четырех тысяч рублей |
Бюджетные пластиковые модели с толстыми иглами подходят для разовых бытовых работ (подрезка ламината вокруг труб отопления). Для мощения гранитом, где цена ошибочного реза исчисляется тысячами рублей, применяются только профессиональные инструменты со стальными иглами и фиксатором. Утрамбованное основание в подобных труднодоступных зонах предварительно готовится ручной трамбовкой, исключающей просадку камня вокруг коммуникации.
Хранение и уход за профилометром
После работы на объекте стальные иглы покрываются мелкой гранитной пылью, которая забивается в зазоры между пластинами. Если не очистить инструмент, при следующем использовании иглы заклинит, и точная разметка станет невозможной. Очистка занимает одну минуту: каждую иглу достаточно протереть сухой ветошью, а рамку продуть сжатым воздухом. Хранить шаблон контура следует в горизонтальном положении, чтобы иглы не деформировались под собственным весом. Стальные модели дополнительно протираются маслом для предотвращения коррозии.
Частые вопросы (FAQ) о профилометре
Можно ли использовать один профилометр для обхода квадратных и круглых объектов?
Да, профилометр копирует любую форму: круглую, квадратную, овальную, трапециевидную. Подвижные иглы воспроизводят как прямые линии, так и криволинейные контуры. Для квадратных объектов (столбы, колонны) инструмент не обязателен, так как точную разметку можно выполнить угольником. Реальная экономия времени проявляется именно на криволинейных формах.
Какой допуск оставлять при переносе контура на камень?
Общий допуск складывается из двух величин: толщина режущего диска (от двух до трех миллиметров на сторону) и ширина температурного шва (от трех до пяти миллиметров). Линию реза нужно сместить на полтора-два миллиметра внутрь камня от скопированного контура. Это обеспечит зазор, достаточный для температурного расширения гранита и качественного заполнения затиркой.
Подходит ли профилометр для обхода деревьев и неровных валунов?
Профилометр незаменим для обхода деревьев с неровной корой, декоративных валунов и балясин. Именно на таких объектах, где невозможно вычислить контур математически, инструмент показывает максимальную эффективность. Для крупных деревьев с обхватом ствола свыше шестисот миллиметров контур снимается в несколько приемов с метками совмещения на рамке.
