Как выполнить мощение брусчаткой "чешуя" на участках со сложным рельефом?

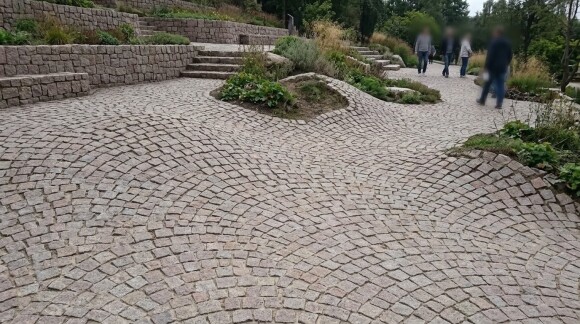

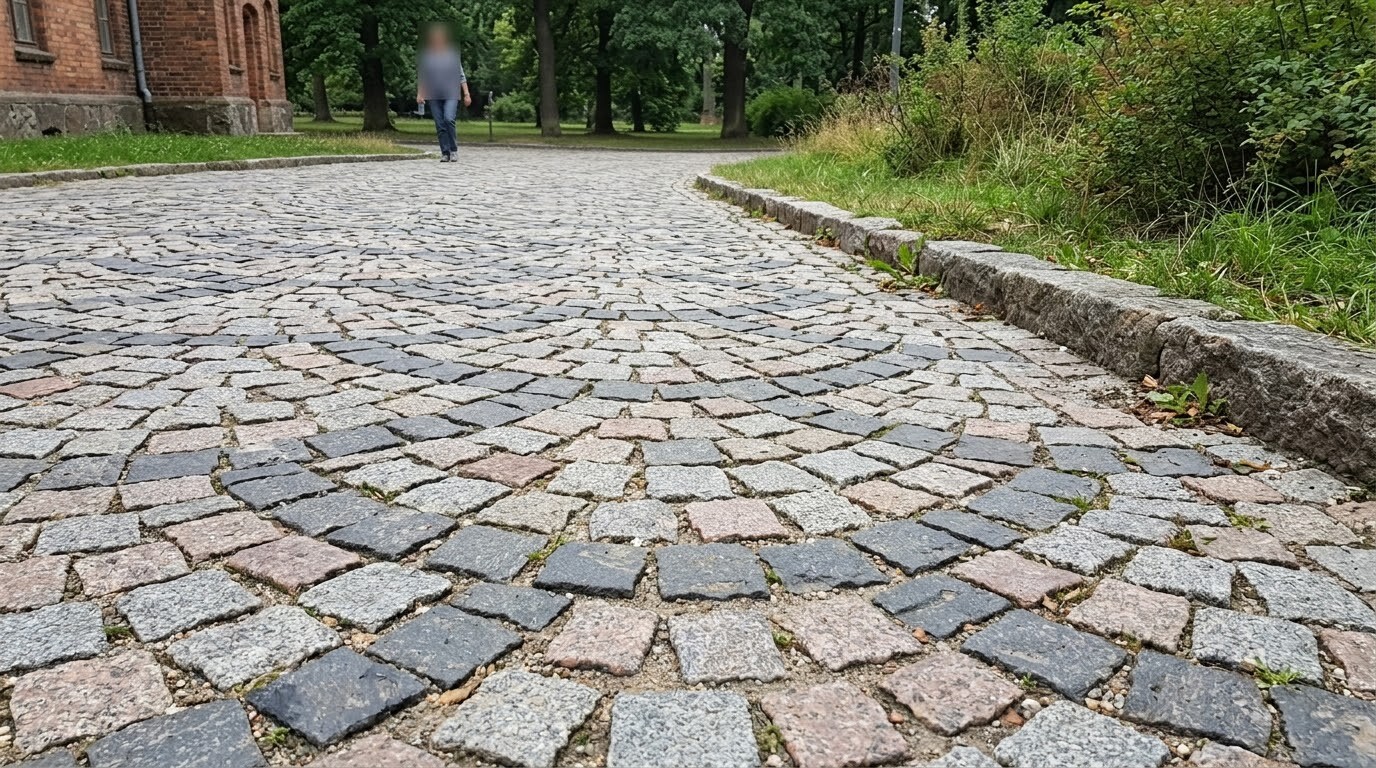

Раскладка "чешуя" (fish scale pattern) - дуговой паттерн мощения из мелкоформатной гранитной брусчатки, при котором камни формируют систему пересекающихся арочных сегментов. Каждая "чешуйка" - полукруглый веер из 5-9 камней, вложенный в предыдущий ряд. Арочная структура распределяет нагрузку по касательной, что делает чешую устойчивой на участках со сложным рельефом. Схема входит в арсенал схем мощения гранитной брусчатки и применяется на склонах, террасированных площадках и криволинейных поверхностях.
Содержание статьи
Проблема линейных схем на участках с уклоном
Почему прямолинейная раскладка сползает на склоне
Горизонтальная составляющая силы тяжести на уклоне 5% составляет 50 Н на каждый квадратный метр покрытия массой 100 кг. Эта сила действует постоянно, даже без транспортной нагрузки. В линейной раскладке усилие передается вдоль непрерывного шва - камни смещаются цепочкой. На чешуе непрерывных швов нет: каждая арка прерывает линию сдвига.
Требования к схеме для рельефных территорий
Чешуя решает задачу за счет арочной геометрии: каждый камень в дуге упирается в соседние под углом. Усилие от силы тяжести трансформируется в боковое сжатие дуги - камни заклиниваются. Аналогичный принцип используется в каменных сводах мостов. В отличие от линейной перевязки швов, которая лишь частично прерывает продольные швы, чешуя полностью исключает прямые линии стыков.
Миф: чешуя - декоративный паттерн, непригодный для нагруженных участков
В России на исторических площадях (Дворцовая площаль, г. Санкт-Перербург) чешуйчатое мощение из гранитной брусчатки эксплуатируется столетиями - включая транспортные зоны. Ограничение: для осевой нагрузки свыше 7 т (грузовики, автобусы) предпочтительна елочка из прямоугольного камня 200x100 мм. Для пешеходных зон и легкового транспорта чешуя обеспечивает избыточный запас прочности.
Совет из практики от Корниенко Р.Л.: На объекте в коттеджном поселке заказчик выбрал линейную раскладку для подъездной дорожки с уклоном 6%. Через 2 зимы нижний ряд "уехал" на 40 мм, швы раскрылись. Переложили чешуей из колотой гранитной брусчатки 80x80 мм - за 4 года ни одного смещения. Арки держат склон без дополнительного крепления.
Принцип арочного заклинивания: физика чешуи
Передача нагрузки по дуге: эффект каменного свода
Физика процесса: камень в вершине арки получает нагрузку и передает ее по двум плечам дуги к опорным точкам. Каждый следующий камень добавляет свою массу к общему сжатию. Чем больше камней в дуге, тем устойчивее конструкция. При этом внешние швы дуги расширяются (клиновидный зазор 5-8 мм), а внутренние сжимаются до 1-2 мм.
Отличие от веера: масштаб и перекрытие арок
На практике: веер применяется на больших площадях с ровным рельефом (площади, бульвары). Чешуя - на участках со сложным профилем, где крупные секторы веера "ломаются" на перегибах рельефа. Мелкие арки чешуи повторяют любой профиль без подрезки. Паттерн меандр также адаптируется к криволинейным участкам, но по сдвиговой устойчивости уступает чешуе.
Разметка и пошаговый монтаж чешуйчатого паттерна
Построение осей и разметка первого ряда арок
- Базовая линия: Шнурка натягивается по нижнему краю участка (или по линии бордюра). На неё наносятся метки - центры арок.
- Разметка дуг: Жестким циркулем (стальная рейка с двумя штырями) от каждого центра прочерчивается полукружие в сухой гарцовке.
- Замковый камень: В вершине каждой арки устанавливается первый камень - "замок". Контроль высоты: нивелиром.
- Заполнение арки: Камни укладываются от замка к краям, два мостовщика работают навстречу друг другу. Осадка безынерционной киянкой.
- Второй ряд: Арки второго ряда смещены на половину диаметра относительно первого (шахматный порядок). Вершины арок второго ряда входят в промежутки между арками первого.
Стыковка рядов: перекрытие арок и заполнение "клиньев"
Качество стыковки определяет прочность покрытия. Если "клинья" заполнены камнями менее 30 мм шириной, они выпадают при эксплуатации. Правило: ширина подрезного камня не менее 40% от размера основного элемента. Затирка клиновидных швов выполняется трассовым раствором для предотвращения вымывания из расширяющихся зазоров.
Технические параметры камня и расчет расхода
Форматы камня для чешуйчатой раскладки
| Параметр | Шашка 50x50 | Шашка 80x80 | Шашка 100x100 |
|---|---|---|---|
| Расход (шт/м2) | 400 | 156 | 100 |
| Радиус арки | 15-30 см | 30-50 см | 40-60 см |
| Камней в арке | 5-7 | 5-9 | 7-9 |
| Запас на подрезку | 15-20% | 12-18% | 10-15% |
| Скорость укладки (м2/день) | 4-6 | 6-10 | 8-12 |
Расход затирки и особенности заполнения клиновидных швов
На объектах с интенсивным водотоком (склоны, территории без ливневки) применяется эпоксидная затирка: она не вымывается из клиновидных швов и создает монолитное соединение. Стоимость эпоксидной затирки в 5-8 раз выше трассового раствора, но на склонах это оправданная инвестиция.
Ошибки при укладке чешуей и способы их устранения
Несимметричные арки: причины и последствия
Контроль симметрии: от замкового камня (вершины) до каждого крайнего камня арки расстояние должно быть одинаковым с допуском 5 мм. Если разброс в размерах колотой гранитной брусчатки превышает 3 мм, камни перед укладкой сортируются по размеру: в одну арку идут камни одной калиброванной группы.
Отсутствие перекрытия между рядами
Шахматный сдвиг арок - фундаментальный принцип чешуи. Без сдвига теряется эффект заклинивания: каждый ряд становится независимой полосой. На склонах такое покрытие сползет как "гармошка" за 1-2 зимних цикла. Визуальный контроль: в готовом покрытии не должно просматриваться ни одной прямой линии стыка длиннее двух камней.
Частые вопросы о раскладке чешуя
Подходит ли чешуя для парковки?
Для легковых автомобилей (до 3,5 т) - да, при гранитной брусчатки не менее 80x80x80 мм и основании из щебня 200 мм с георешеткой. Для грузовых - нет: мелкоформатная гранитная брусчатка не выдерживает точечную нагрузку от колеса грузовика. На грузовых парковках применяется елочка из камня 200x100 мм.
Какова производительность укладки чешуей?
Бригада из 2 мостовщиков укладывает 6-10 м2/день (гранитная брусчатка 80x80 мм). Это в 2-3 раза медленнее линейной раскладки (20-25 м2/день). Удорожание работ: 50-80% по сравнению с прямолинейными схемами. Основные затраты времени: разметка дуг и подрезка "клиньев".
Можно ли сочетать чешую с другими схемами мощения?
Да. Чешуя на склоне переходит в линейную перевязку на ровном участке. Стык оформляется разделительной полосой из 2-3 рядов прямолинейных камней. Контрастная полоса из камня другого цвета подчеркивает переход между зонами.
