Какой глубины должна быть выемка грунта под брусчатку и как рассчитать объем работ?
Выемка грунта (технический термин - подготовка земляного корыта) представляет собой процесс удаления верхнего слоя почвы (дерна) и нестабильных грунтов на проектную глубину для устройства многослойного основания. Качественно сформированное "корыто" является фундаментом дорожной одежды, обеспечивающим стабильность гранитной брусчатки при любых эксплуатационных нагрузках. На этапе составления сметы и расчетов стоимости мощения этот важнейший пункт заказчики часто недооценивают.
Содержание статьи
Чем опасна недостаточная глубина выемки
Последствия мелкого корыта для гранитного покрытия
Основная ошибка при подготовке основания - недостаточная глубина выемки или игнорирование состава подстилающих материнских грунтов. Если глубина траншеи меньше расчетной, толщина компенсирующих слоев щебня и песка оказывается недостаточной для равномерного распределения весовой нагрузки. Это закономерно приводит к тому, что агрессивные силы морозного пучения зимой воздействуют напрямую на камень, вызывая его поднятие и перекос рядов.
Нарушение горизонтальной плоскости дна
При исключительно ручной копке без предварительной нивелировки часто нарушается горизонтальная плоскость дна. Это создает замкнутые "водные карманы" под основанием и провоцирует локальные просадки. Земляные корыта должны формироваться со строгим соблюдением гидроизоляционных уклонов. Перепад высот дна более двух сантиметров на погонный метр считается браком, требующим повторного профилирования.
Совет из практики от Корниенко Р.Л.: "Семьдесят процентов всех просадок тяжелой гранитной брусчатки на частных объектах связаны с неквалифицированными ошибками на этапе выемки грунта. Слишком плоское корыто не позволяет уложить нужный слой дренирующего щебня фракции от двадцати до сорока миллиметров, а значит, вода остается в пироге мощения и зимой буквально разрывает гранитную облицовку изнутри."
Алгоритм подготовки земляного корыта
Пошаговая технология разработки
Для обеспечения столетней долговечности гранитного покрытия применяется метод точного геометрического нивелирования дна выемки с последующим механическим трамбованием. Важно учитывать, что итоговый извлекаемый объем земляных работ напрямую влияет на конечную стоимость утилизации и вывоза строительного мусора (ПУХТО).
- Геодезическая разбивка: Установка контрольных колышков и вынос "нулевой отметки" (уровня финишного мощения) оптическим нивелиром с обязательным учетом уклона от одного до двух процентов для водоотвода.
- Разработка грунта: Извлечение пучинистой почвы на расчетную паспортную глубину. Для пешеходных садовых дорожек она составляет от тридцати до тридцати пяти сантиметров, а для зон частого заезда грузового транспорта и парковок - от сорока пяти до пятидесяти пяти сантиметров и более.
- Зачистка и профилирование: Дно траншеи должно быть педантично очищено от органики, строительных остатков и крупных валунов. Его профиль обязан полностью повторять проектный уклон будущего гранитного настила.
- Уплотнение подошвы: Многократная вибротрамбовка дна тяжелой виброплитой до состояния твердого монолита, при котором физически не остается следа от прохода человека.
- Защита дна: Раскатка сплошного разделительного барьера из полимерного геотекстиля для предотвращения постепенного заиливания и смешивания инертных материалов (песка) с подстилающим грунтом.
Контроль качества сформированной выемки
После завершения земляных работ бригадир обязан произвести контрольный замер глубины выемки в пяти точках (углы и центр). Отклонение от проектной отметки допускается не более двух сантиметров. Плоскость дна проверяется длинным двухметровым правилом: просвет под ним не должен превышать трех миллиметров. Коэффициент уплотнения подошвы корыта регламентируется значением не ниже ноль целых девяносто пяти сотых. На практике это определяется простым тестом: подошва ботинка не оставляет видимого отпечатка при хождении по дну.
Заблуждение: ручная копка лопатами полностью заменяет технику
Логика заблуждения
Частные домовладельцы часто полагают, что нанятая бригада из четырех землекопов с лопатами способна полностью заменить компактный мини-экскаватор. Аргументация сводится к экономии на аренде техники и логистике доставки. На малых площадях (до пятнадцати квадратных метров) ручной труд действительно оправдан. При площади мощения от двадцати квадратных метров и выше экономия на технике оборачивается кратным перерасходом на оплату труда и потерей качества геометрии дна.
Экспертное опровержение

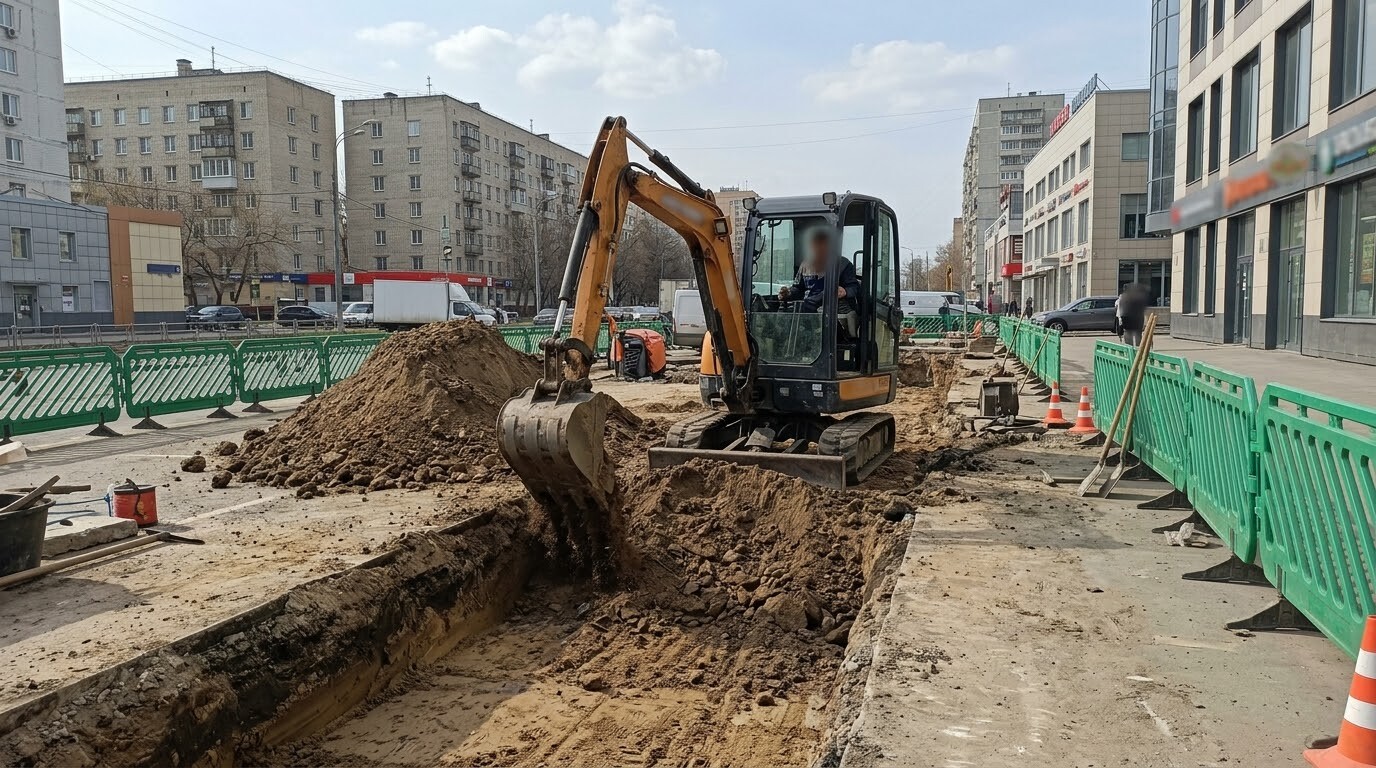

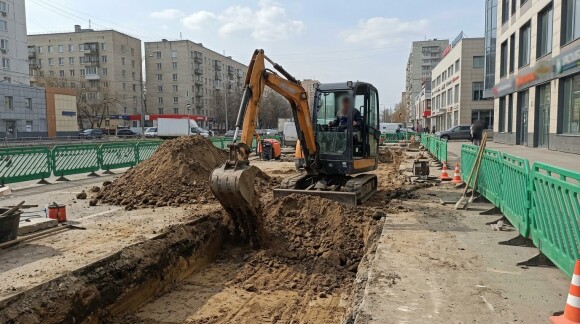

Инженерная практика бескомпромиссно доказывает: ковш мини-экскаватора срезает грунт ровным горизонтальным пластом контролируемой толщины. Лопата физически не способна обеспечить такую точность - дно получается волнистым, с перепадами от трех до семи сантиметров. Эти ямы неизбежно становятся "водными карманами", запускающими механизм морозного пучения. Кроме того, два землекопа за полную рабочую смену извлекут от трех до пяти кубометров грунта, тогда как мини-экскаватор выполняет этот объем менее чем за сорок минут.
Совет из практики от Корниенко Р.Л.: "На объектах площадью свыше двадцати квадратных метров я категорически запрещаю бригаде работать без мини-экскаватора. Экономия на аренде техники в десять тысяч рублей за смену оборачивается убытком в двести тысяч на переделку всего пирога через два года, когда волнистое дно корыта начнет напоминать о себе выпирающими брусками."
Расчет объема земляных работ и планировка
Лишь правильно сформированное основание исключает риск просадки и "выстреливания" отдельных гранитных столбиков в зимний период. Четкое, до сантиметра, соблюдение проектной глубины позволяет с высокой точностью рассчитать финансовую потребность в мытом щебне и песке, исключая случайный перерасход базовых материалов и гарантируя идеальную ровность лицевого слоя.
Коэффициент разрыхления и смета на вывоз
При калькуляции сметы фактический объем земляных работ инженерами всегда увеличивается за счет табличного коэффициента разрыхления. Обычно это один и три десятых. Например, при геометрии выемки в десять кубометров плотного материнского грунта, в кузов грузовика или ПУХТО на погрузку фактически ляжет тринадцать кубометров рыхлой земли. Платить за вывоз придется за весь этот объем!
Специфика грунтов и поправки на глину
Финишная планировка участка в границах выемки всегда должна учитывать тип грунта. Если на дне ковшом обнаружена водоупорная глина, проектная глубина выемки превентивно увеличивается на от десяти до пятнадцати сантиметров для устройства песчаного разрывного (дренирующего) слоя, защищающего от капиллярного подсоса. Песчаная прослойка разрывает капилляры глинистого массива и не позволяет влаге подниматься к щебеночному основанию.
Если самостоятельно рассчитывается площадь сложного радиусного мощения на перепадах высот, земляные корыта обязаны иметь переменную, криволинейную глубину профиля. Это диктует непрерывный инженерный контроль скрытых отметок ротационным лазерным нивелиром.
Выбор техники для разработки грунта
Сводная таблица глубин и оборудования
| Тип покрытия гранитом | Рекомендуемая глубина корыта | Специфика техники |
|---|---|---|
| Узкие пешеходные дорожки и отмостки | От тридцати до тридцати пяти сантиметров | Ручной труд, узкая виброплита массой от шестидесяти до девяноста килограммов |
| Въездные группы и парковки (внедорожники) | От сорока до сорока пяти сантиметров | Гусеничный мини-экскаватор, реверсивная виброплита от ста шестидесяти килограммов |
| Мощение площадей с высокой нагрузкой | От пятидесяти пяти до ста сантиметров | Полноценный колесный экскаватор, дизельный грунтовый каток |
Когда экономия на механизации оправдана
Для любых площадей свыше двадцати квадратных метров механизированная копка с привлечением компактного мини-экскаватора становится экономически и по хронометражу выгоднее классического ручного труда бригады землекопов. Техника обеспечивает идеально ровный геометрический срез боковых стенок траншеи и высокую скорость выработки дна. На узких дорожках шириной менее одного метра мини-экскаватор физически не развернется, и здесь ручной труд остается единственным решением.
Частые вопросы (FAQ) о подготовке корыта
Чем грозит отказ от трамбовки дна траншеи (корыта) перед укладкой геотекстиля?
Это фатальная ошибка технологии мощения. Если дно земляного корыта останется естественным (рыхлым), даже при идеальном уплотнении верхних толстых слоев щебня и песка, вся монолитная конструкция мощения со временем даст просадку. Дно обязано уплотняться виброплитой до состояния звонкого твердого пола, когда ботинок мастера не оставляет видимого следа.
Мы выкопали траншею глубже, чем нужно по проекту. Можно ли подсыпать вынутую землю обратно для уровня?
Категорически нет! Главное правило мостовщика: нельзя засыпать обратно извлеченный чернозем или неплотный пучинистый грунт - он уже никогда не утрамбуется до первоначального материнского состояния. Возникший перекоп должен компенсироваться исключительно качественным нерудным материалом - уплотняемым карьерным песком или слоем щебня мелкой фракции.
Куда и как правильно утилизировать огромный объем извлеченного из корыта грунта?
Здесь важно разделение. Верхний ценный плодородный слой (дерн) рачительные хозяева часто распределяют по самому участку для выравнивания будущих газонов. А вот мертвые глубинные слои (суглинки, серая глина) бесполезны и лишь задерживают воду - они вывозятся нанятыми контейнерами ПУХТО (от восьми до двадцати семи кубов) на спецполигоны. Затраты на вывоз (с учетом коэффициента разрыхления один и три десятых) обязательно закладываются подрядчиком в общую смету.
