Почему на гранитной брусчатке стоят лужи и как исправить ошибку разуклонки?

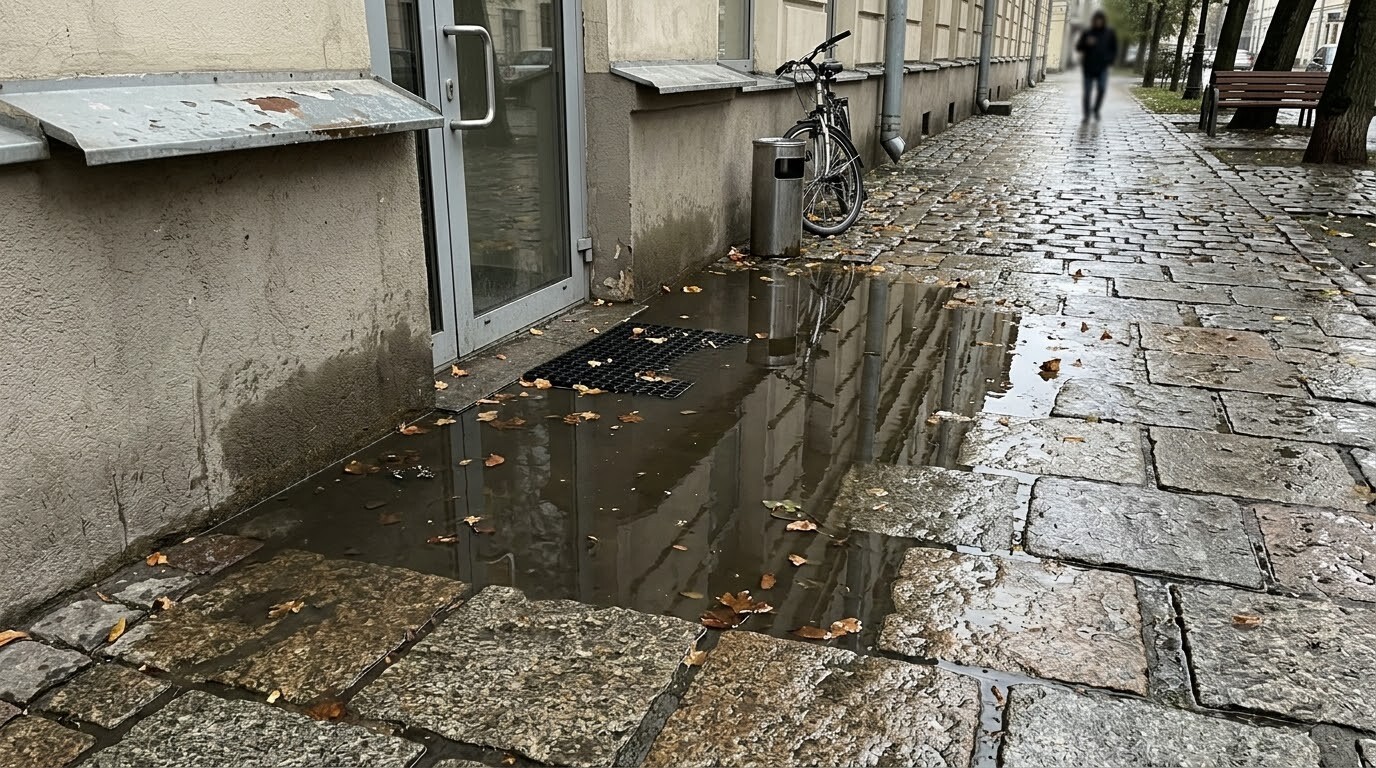

Застой воды на гранитной брусчатке - образование устойчивых луж, не уходящих с поверхности покрытия в течение часов или суток после дождя. Вода скапливается в локальных понижениях рельефа, где уклон направлен в сторону замкнутого участка, а не к водоприемным элементам. Главная причина - ошибка разуклонки: контруклон, недостаточный уклон или отсутствие точечных дождеприемников. Застой воды - один из частых эксплуатационных дефектов мощения, провоцирующий цепную реакцию разрушения покрытия.
Содержание статьи
Причины застоя: ошибки уклонов и водоотвода
Контруклон: поверхность направлена в тупик
Минимальный проектный уклон мощеной поверхности: 1,5-2% (15-20 мм на 1 м). На практике уклон менее 1% не обеспечивает стока: шероховатость гранита и перепады высот между камнями (1-3 мм) создают сопротивление потоку. Вода останавливается в микропонижениях и формирует лужи. На площадках с полированной поверхностью достаточен уклон 1%, с термообработанной или колотой - не менее 2%.
Отсутствие точечного водоотвода: площадка без дождеприемников
Типичный случай: отмостка вокруг дома. Уклон от стены - 3-5%. Вода стекает от цоколя к газону, но на границе отмостки и газона нет лотка. Вода застаивается у бордюра, проникает в основание и размывает его. Через 2-3 года бордюр проседает, отмостка деформируется. Правильное решение: лоток вдоль внешнего края отмостки с уклоном к дождеприемнику.
Миф: гранит не пропускает воду, поэтому лужи неизбежны
На площадках с водопроницаемыми швами (песок, гарцовка) легкий дождь (до 2 мм/ч) полностью уходит через швы без поверхностного стока. Лужи формируются при интенсивности осадков более 5 мм/ч - когда объем воды превышает пропускную способность швов. Проектирование водоотвода выполняется по расчетному ливню (интенсивность 50-100 мм/ч, длительность 20 минут) - именно такие дожди выявляют ошибки разуклонки.
Совет из практики от Корниенко Р.Л.: На террасе загородного дома (60 м2, серый Мансуровский гранит, термообработанная поверхность) заказчик жаловался на три лужи диаметром 30-50 см после каждого дождя. Проверка нивелиром показала: общий уклон от дома - 2,5% (в норме), но в трех точках локальные контруклоны 3-5 мм на расстоянии 400-600 мм. Причина: неравномерная усадка монтажного слоя. Решение: пересадка 18 камней (3 зоны по 6 камней) с корректировкой монтажного слоя. Решили проблему в течении недели.
Последствия: как стоячая вода разрушает покрытие
Вымывание монтажного слоя: начало деградации
На площадках с эпоксидной затиркой швов вода не проникает к основанию, но и не стекает: лужа стоит на поверхности до полного испарения. В жаркую погоду - 2-4 часа, в прохладную - 12-24 часа. Длительный контакт воды с эпоксидной затиркой безопасен, но на полированном камне может оставлять минеральные следы (белесые пятна от высохшей воды). На колотой и термообработанной поверхности следы не видны.
Биологическое обрастание: мох и водоросли
Удаление мха и водорослей без устранения застоя - бесполезно: обрастание вернется через 2-3 месяца. Правильная последовательность: сначала исправление разуклонки и водоотвода, затем очистка поверхности от биологического слоя. Очистка: струя горячей воды 60-80 градусов или биоцидная пропитка. Гербициды запрещены: разрушают затирку швов.
Разрушение фасок: механизм ледяного давления
Критичность проблемы зависит от размера шва: при швах 3-5 мм (полнопиленая брусчатка) ледяное давление концентрируется на фасках. При швах 8-12 мм (колотая брусчатка) вода частично уходит в глубину шва, давление распределяется - фаски страдают меньше. Парадокс: чем точнее геометрия камня и уже швы, тем критичнее последствия застоя воды.
Диагностика: как найти зоны застоя и измерить уклоны
Испытание водой: простой полевой тест
Тест выполняется после сухого периода (48 часов без дождя). На влажной поверхности визуально невозможно определить направление стока - поверхностное натяжение удерживает пленку воды. Рекомендуется фотофиксация каждой лужи с масштабной линейкой и привязкой к элементам площадки (бордюры, стены, дождеприемники).
Нивелирная съемка: точность 1 мм
| Зона площадки | Проектный уклон | Фактический уклон | Диагноз |
|---|---|---|---|
| Примыкание к цоколю | 3-5% от стены | менее 1% или контруклон | Вода стекает к стене, застой у фундамента |
| Центр площадки | 1,5-2% к лоткам | менее 0,5% | Вода не достигает лотков, стоит в центре |
| Зона примыкания к газону | 2-3% от мощения | Контруклон от газона | Вода с газона затекает на мощение |
| Зона ступеней | 1-2% от ступени | 0% (горизонталь) | Лужа перед ступенью, скользко зимой |
Ремонт: перекладка с исправлением разуклонки
Локальная корректировка: при мелких лужах (до 1 м2)
- Разметка: Обозначить зону лужи + 500 мм по периметру. Определить направление требуемого стока (к ближайшему лотку или дождеприемнику).
- Демонтаж: Камни извлекаются и складываются в порядке раскладки. Монтажный слой не удаляется полностью - только корректируется по высоте.
- Корректировка уклона: Досыпка гарцовки 1:4 в пониженной зоне. Уплотнение ручной трамбовкой. Контроль уклона рейкой каждые 500 мм.
- Укладка: Камни устанавливаются с контролем уровня. Допуск: перепад между соседними камнями не более 2 мм.
- Проверка: Полив водой 10-15 л. Вода должна стекать в заданном направлении за 5-10 секунд.
Масштабная перекладка: при системной проблеме
Стоимость масштабной перекладки: 3 000-5 000 руб./м2 (демонтаж + корректировка основания + укладка + водоотвод). Для площадки 200 м2: 600 000-1 000 000 руб. Стоимость правильного проектирования водоотвода на этапе строительства: 50 000-80 000 руб. (нивелирная съемка + проект разуклонки + расстановка дождеприемников). Экономия на проекте - гарантия расходов на перекладку.
Совет из практики от Корниенко Р.Л.: На парковке ресторана (450 м2, термообработанный гранит) после первого сильного дождя обнаружили 8 луж общей площадью 35 м2. Нивелирная съемка выявила: подрядчик выполнил общий уклон 2% к лотку вдоль фасада, но не учел поперечный профиль. В центре парковки - поперечное понижение 15-20 мм (седловина). Вода стекала от краев к центру и застаивалась. Решение: установка 4 точечных дождеприемников (d200) в зонах скопления + прокладка дренажной трубы d110 к ливневой канализации + локальная перекладка 60 м2 с корректировкой уклонов к дождеприемникам. Стоимость: 380 000 руб. Время: 5 рабочих дней.
Проектирование: нормы уклонов и система водоотвода
Нормативные уклоны: зависимость от фактуры камня
| Тип зоны | Минимальный уклон | Оптимальный уклон | Направление стока |
|---|---|---|---|
| Отмостка | 3% | 3-5% | От цоколя к лотку |
| Пешеходная дорожка | 1,5% | 2-3% | Поперек к газону или лотку |
| Парковка | 1,5% | 2% | К линейному лотку вдоль проезда |
| Терраса | 1% | 1,5-2% | От дома к дренажному желобу |
| Входная группа (крыльцо) | 1% | 1,5% | От двери к ступени |
Система водоотвода: лотки, дождеприемники, дренаж
Расчет линейного лотка: пропускная способность не менее расчетного стока с водосборной площади. Для площадки 100 м2 при расчетном ливне 100 мм/ч сток составляет 2,7 л/с. Лоток шириной 100 мм с уклоном 1% пропускает 1,5-2 л/с - недостаточно. Требуется лоток шириной 150 мм (пропускная способность 3-4 л/с) или два лотка по 100 мм. На практике 60% луж вызваны недостаточной пропускной способностью лотков, а не ошибками уклонов.
Контроль на этапе строительства: чек-лист приемки
Протокол приемки подписывается заказчиком и подрядчиком. В протоколе: карта высот, проектные и фактические уклоны, результаты испытания водой, фотофиксация. Протокол - основание для гарантийных претензий при появлении луж. Без протокола доказать нарушение технологии затруднительно.
Частые вопросы о лужах на брусчатке
Почему лужи появляются через год после укладки, если сначала все было хорошо?
Основная причина - усадка основания. Монтажный слой (гарцовка, песок) в первый год доуплотняется под нагрузкой. Камни проседают на 3-8 мм неравномерно: в зонах пешеходного трафика - больше, на краях - меньше. Формируются понижения, в которых застаивается вода. Профилактика: виброуплотнение при укладке (минимум 3 прохода) и контрольный осмотр через 6 месяцев с корректировкой просевших камней.
Можно ли решить проблему луж без перекладки камня?
При мелких лужах (глубина до 5 мм, площадь до 0,5 м2) - установка точечного дождеприемника в зону понижения. Камень в центре лужи вырезается, устанавливается дождеприемник d150-200 с подключением к ливневой канализации. Перекладка не требуется, но нужна прокладка трубы. При глубоких лужах (более 10 мм) перекладка неизбежна: дождеприемник не устранит контруклон.
Какой материал шва лучше для площадок с проблемой водоотвода?
Водопроницаемые швы (песок, гарцовка 1:4) пропускают до 30% осадков через швы, снижая нагрузку на поверхностный водоотвод. Водонепроницаемые швы (эпоксидная затирка) направляют 100% воды по поверхности - требуют более точных уклонов и увеличенной пропускной способности лотков. Для площадок с проблемной разуклонкой предпочтительны водопроницаемые швы.
