Последствия: от провала к разрушению покрытия

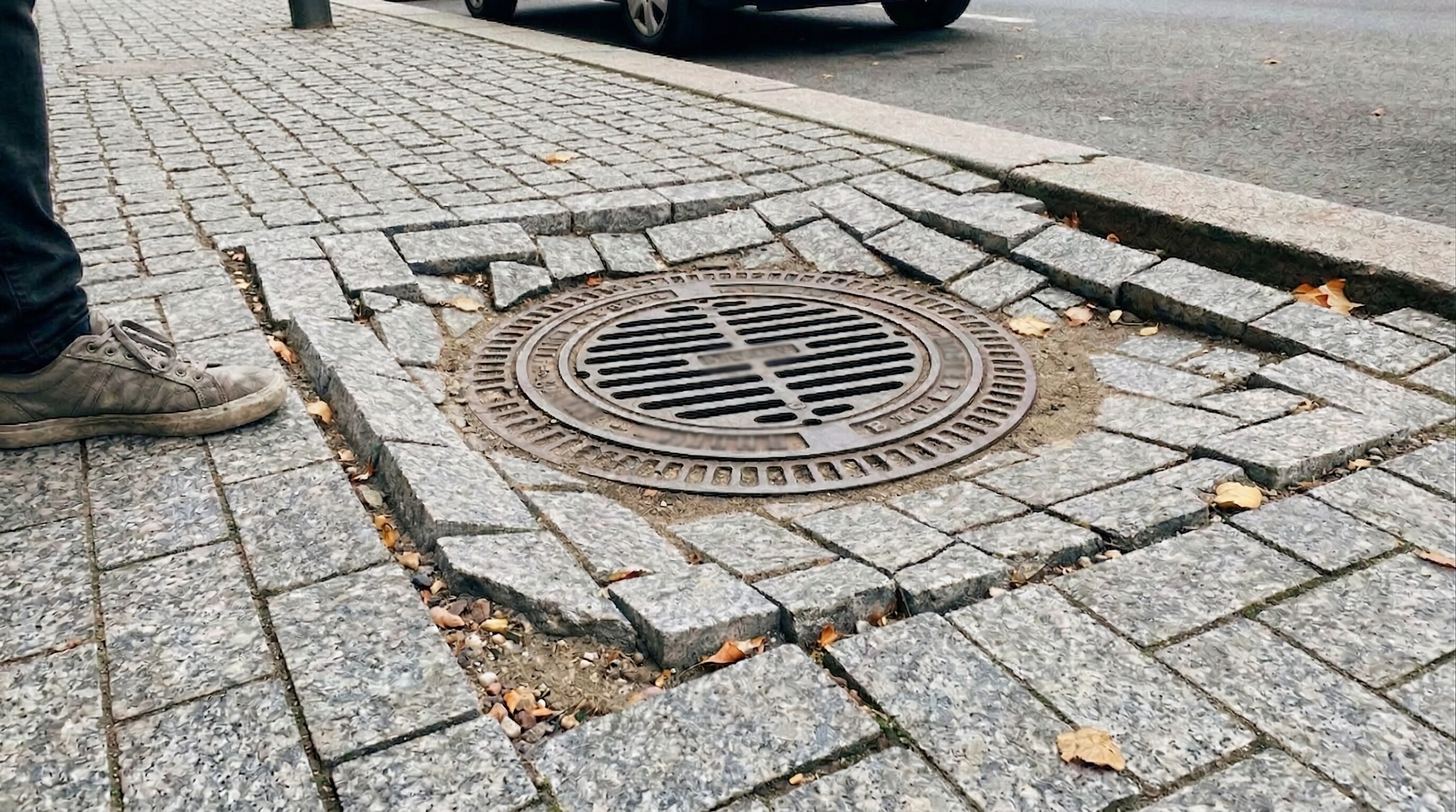

Трещины на границе зоны просадки
На границе просевшей и стабильной зоны камни испытывают изгибное напряжение: одна сторона камня опирается на плотное основание, другая - висит над просадкой. Камень толщиной 60 мм раскалывается при перепаде высот более 10-15 мм на длине одного камня (200 мм). Трещины на границе просадки - характерный вторичный дефект, усугубляющий проблему.
На площадках с жестким клеевым монтажом трещины от просадки затрагивают больше камней: жесткий клей передает изгибное напряжение на соседние камни. На гарцовочном монтаже повреждения локализованы: каждый камень может незначительно сместиться, не передавая усилие на соседний.
Застой воды в зоне понижения
Просевшая зона образует воронку, в которой скапливается дождевая вода. Глубина: 10-50 мм. Вода стоит часами и сутками, проникает через швы, размывает основание - просадка увеличивается. Замкнутый цикл: просадка - застой воды - размыв - углубление просадки. Без ремонта глубина провала увеличивается на 5-15 мм в год.
На площадках с солевым воздействием застой воды в зоне просадки ускоряет кристаллизацию солей: концентрированный раствор испаряется, соль откладывается на поверхности и в порах камня. Белые высолы в воронке просадки - дополнительный индикатор проблемы.
Опасность для пешеходов: перепад высот
Перепад высот 20-30 мм на границе просевшей зоны - препятствие для пешеходов: риск споткнуться. На площадках с маломобильными группами (инвалиды, пожилые) перепад более 10 мм считается барьером (СП 59.13330). На парковках перепад создает дискомфорт при проезде: удар колеса о кромку провала разрушает фаски камней и расширяет зону повреждения.
Ответственность собственника: травма пешехода в зоне просадки - основание для компенсации. На коммерческих объектах (торговые центры, рестораны, офисы) просадки вокруг люков ремонтируются в приоритетном порядке - риск судебных претензий.
Диагностика: обследование зоны просадки
Нивелирная съемка: карта деформации
Лазерный нивелир фиксирует абсолютные отметки поверхности по сетке 0,5x0,5 м в радиусе 2 м от центра люка. Строится карта высот: зона просадки выглядит как воронка с максимальной глубиной у стенки колодца. Разница между проектной отметкой и фактической - глубина просадки. Если просадка более 15 мм - ремонт обязателен. При менее 10 мм - мониторинг (повторная съемка через 6 месяцев).
| Глубина просадки |
Радиус зоны |
Категория |
Действие |
| 5-10 мм |
до 0,5 м |
Начальная |
Мониторинг, повторный замер через 6 мес. |
| 10-20 мм |
0,5-1,0 м |
Средняя |
Плановый ремонт в текущем сезоне |
| 20-40 мм |
1,0-1,5 м |
Критическая |
Срочный ремонт, ограждение зоны |
| более 40 мм |
более 1,5 м |
Аварийная |
Немедленный ремонт с ревизией колодца |
Контрольный шурф: состояние засыпки
В зоне просадки извлекаются камни, вскрывается основание. Послойно удаляется грунт до стенки бетонного кольца. Оценивается: плотность засыпки (рыхлая - пальцем продавливается на 10-20 мм, плотная - не продавливается), наличие пустот (щель между кольцом и грунтом), следы размыва (вертикальные канавки в грунте вдоль стенки кольца). Шурф дает полную картину причины просадки.
На колодцах глубиной более 2 м контрольный шурф вскрывают на глубину 800-1000 мм (верхняя зона, где просадка проявляется сильнее). Полная выемка до дна колодца выполняется только при аварийной просадке (более 40 мм) или при подозрении на разрушение бетонного кольца.
Ремонт: восстановление уровня вокруг колодца
Локальная перекладка: при просадке до 30 мм
Камни в зоне просадки (радиус + 500 мм запас) извлекаются. Монтажный слой снимается. Основание (щебень) досыпается и уплотняется. Монтажный слой восстанавливается с корректировкой уровня. Камни укладываются с контролем отметок нивелиром. Производительность: 3-5 м2 в день. Стоимость: 3 000-5 000 руб./м2.
- Демонтаж камней: Камни извлекаются и складываются в порядке раскладки. Номерация камней маркером на нижней грани. Поврежденные камни (трещины, сколы) откладываются для замены.
- Выемка монтажного слоя: Гарцовка или песок удаляются до щебеночного основания. Объем выемки: 1-3 м3 (зависит от площади и толщины).
- Досыпка и уплотнение основания: Щебень фр. 20-40 мм досыпается слоями по 100 мм. Каждый слой уплотняется виброплитой (минимум 3 прохода). Контроль: плотность 1,7-1,8 т/м3.
- Восстановление монтажного слоя: Гарцовка 1:4, толщина 30-50 мм. Разравнивание по маякам с контролем уклона.
- Укладка камней: Установка по номерам с контролем уровня. Осадка киянкой. Допуск: перепад между соседними камнями не более 2 мм.
Капитальный ремонт: при просадке более 30 мм
При глубокой просадке причина - в обратной засыпке вокруг колодца. Демонтаж мощения в радиусе 1,5-2 м. Выемка грунта вокруг бетонного кольца на глубину 600-1000 мм. Послойная засыпка щебнем фр. 20-40 мм с виброуплотнением (слои по 150 мм). Восстановление пирога основания и мощения. Герметизация примыкания камня к люку полиуретановым герметиком.
На колодцах с разрушенной горловиной (трещины в бетонном кольце, смещение колец) требуется ремонт колодца до восстановления мощения. Поврежденное кольцо заменяется или ремонтируется полимерцементным составом. Без ремонта колодца повторная просадка неизбежна через 1-2 года.
Совет из практики от Корниенко Р.Л.: На придомовой территории жилого комплекса (4 люка водопроводных колодцев, глубина 2,5 м) через 2 года просадка вокруг двух люков достигла 45 мм. Контрольный шурф показал: обратная засыпка выполнена глинистым грунтом без уплотнения. Вдоль стенки кольца - пустота шириной 30-50 мм на глубину 600 мм (размыв). Решение: демонтаж мощения (по 8 м2 вокруг каждого люка), выемка глинистого грунта на глубину 1000 мм, засыпка щебнем фр. 5-20 мм (хорошо уплотняется в узком пространстве) слоями по 150 мм с трамбовкой вибротрамбовкой (узкая, помещается в зазор). Герметизация примыкания камня к рамке люка. Стоимость: 240 000 руб. (2 люка). Через 3 года - просадка отсутствует.
