Классификация: типы трещин и их причины

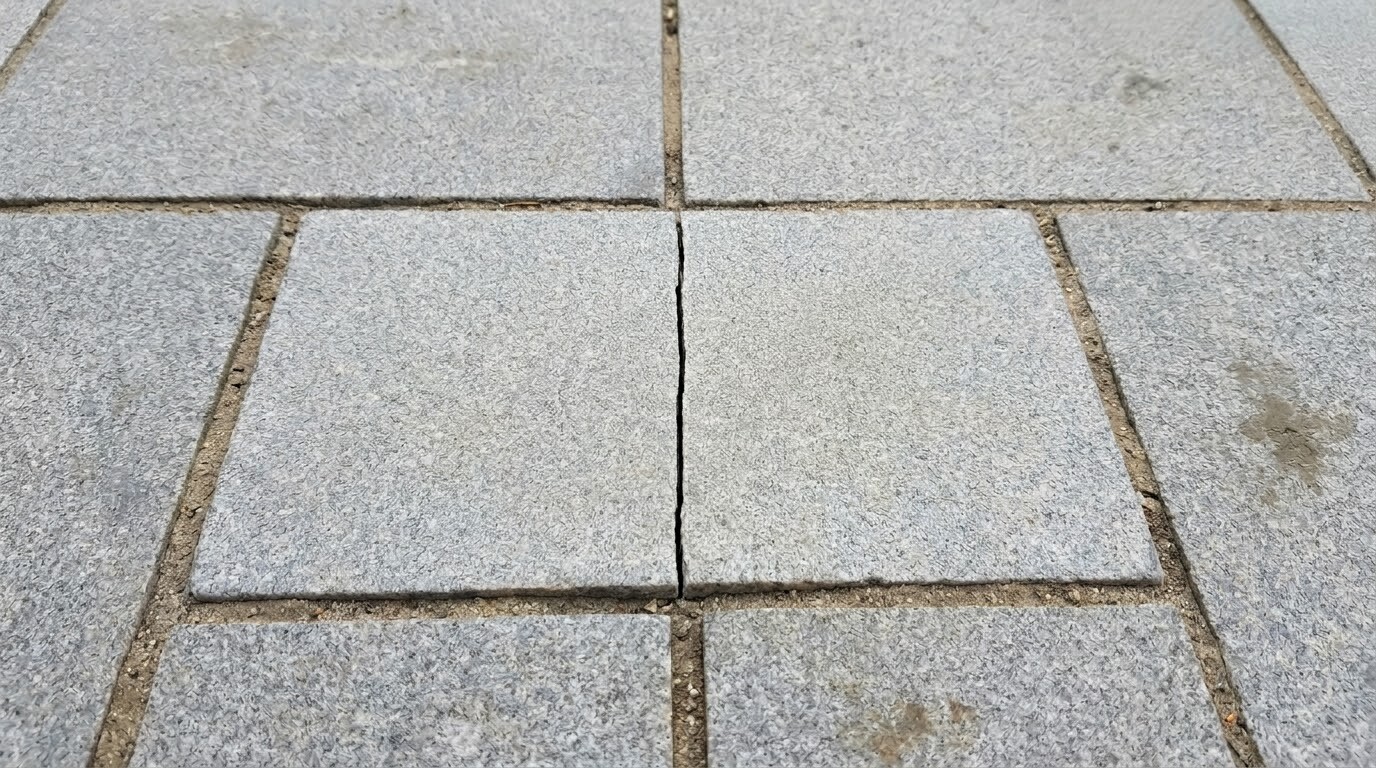

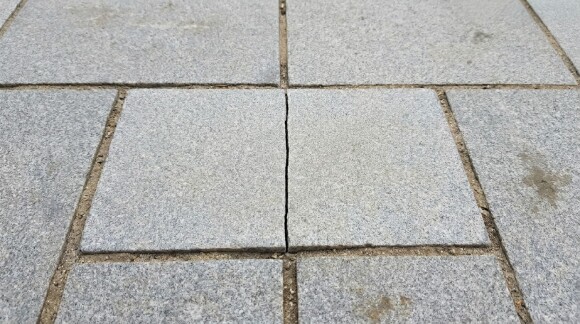

Сквозная трещина: от температурного расширения
Сквозная трещина проходит через всю толщину камня, разделяя его на два фрагмента. Направление: поперек длинной стороны камня (перпендикулярно направлению максимального расширения). Ширина раскрытия: 0,5-3 мм. Характерный признак: трещина ровная, без отколов по краям. Причина: блокированное температурное расширение при жесткой фиксации.
| Тип трещины |
Направление |
Причина |
Где возникает |
| Сквозная поперечная |
Поперек длинной стороны |
Блокированное расширение |
Центр камня, солнечные зоны |
| Сквозная диагональная |
Под углом 30-45 градусов |
Неравномерная фиксация |
Камни у бордюра, стены |
| Поверхностная (шелушение) |
Параллельно поверхности |
Перепад температуры по толщине |
Темные сорта, тонкий камень |
| Звездчатая (от удара) |
Радиально от точки |
Точечная нагрузка, падение |
Случайное расположение |
Поверхностное шелушение: отслоение верхнего слоя
Шелушение - отслоение тонких пластинок (0,5-2 мм) от лицевой поверхности камня. Площадь отслоения: 10-50 мм в диаметре. Причина: неравномерный нагрев по толщине. Верхняя грань нагревается до 60-80 градусов, нижняя остается на 20-40 градусов холоднее. Разница расширения верхнего и нижнего слоев создает касательное напряжение - верхний слой отделяется.
Факторы риска шелушения: темный цвет камня (сильный нагрев), тонкий камень (менее 40 мм), жесткая фиксация на бетон (усиление температурного градиента), прямая инсоляция более 8 часов в сутки. На камнях толщиной 60 мм и более шелушение встречается редко: температурный градиент распределяется по большей толщине.
При жесткой фиксации на клей температурное расширение создает касательные напряжения на границе "камень - клей - бетон". Если прочность клеевого соединения ниже внутреннего напряжения камня, камень отслаивается от основания (клей разрушается). Если прочность клея выше - камень трескается (камень разрушается). Результат зависит от марки клея: слабый клей - отслоение, сильный клей - трещина.
Парадокс: на жестком основании применение более прочного клея увеличивает риск растрескивания камня. Камень "предпочитает" отслоиться (обратимый дефект - переклейка), а не треснуть (необратимый дефект - замена). При жестком монтаже на бетон предпочтителен эластичный клей с модулем упругости менее 10 МПа.
Диагностика: как определить причину растрескивания
Осмотр трещины: направление и расположение
Трещина от температурного расширения: поперечная, ровная, в центре камня, на солнечных участках. Трещина от удара: звездчатая, от точки приложения нагрузки, с отколами по краям. Трещина от заводского дефекта: совпадает с прожилками или включениями в камне, может проявиться при транспортировке. Трещина от замерзания воды в микродефекте: неровная, проходит по слабому сечению камня.
Статистика: если треснули более 5% камней - причина системная (жесткая фиксация, отсутствие деформационных швов). Если менее 1% - точечная (удар, заводской дефект, камень с микротрещиной). Системная проблема требует переукладки всей площадки. Точечная - замены отдельных камней.
Проверка монтажной системы: контрольный шурф
В зоне трещины извлекается треснувший камень. Осматривается монтажный слой: жесткий клей (камень не отделяется от основания без разрушения клея) или эластичный (камень снимается с усилием 10-20 кг). Проверяется наличие цементного молочка под камнями (затекший раствор на нижней грани). Оценивается ширина швов: менее 3 мм - швы заблокированы, более 5 мм - швы компенсируют расширение.
На площадках с просадкой вокруг инженерных люков трещины имеют характерную картину: камни вокруг люка просели на 10-30 мм, при этом камни на границе просадки треснули. Причина: просевший и непросевший участки работают как два разных уровня, камень на границе испытывает изгибное напряжение и раскалывается. Ремонт просадки устраняет причину трещин на границе зоны.
Ремонт: замена треснувших камней
Локальная замена: при точечных трещинах
Треснувший камень извлекается контурным пропилом (алмазный диск d125, толщина 1,5 мм). Фрагменты удаляются. Клей или раствор на основании срубается перфоратором. Новый камень устанавливается на эластичный клей (модуль упругости менее 10 МПа) с зазором 5-8 мм к соседним камням. Швы заполняются эластичной затиркой. Стоимость замены одного камня: 2 000-5 000 руб. (работа + материал).
- Контурный пропил: Болгарка с алмазным диском, пропил по четырем сторонам. Глубина: толщина камня + 10 мм. Защита соседних камней: малярный скотч шириной 50 мм вдоль линии пропила.
- Извлечение фрагментов: Монтажный ломик вводится в трещину, фрагменты поочередно поднимаются. При жестком клее - высверливание отверстий d10 в центре фрагмента, раскалывание зубилом.
- Подготовка основания: Старый клей удаляется до бетона. Бетон грунтуется. При гарцовочном монтаже - досыпка и уплотнение.
- Установка нового камня: Эластичный клей наносится на основание (толщина 5-10 мм). Камень устанавливается и осаживается. Контроль уровня рейкой.
- Заполнение швов: Полиуретановая затирка с зазором 5-8 мм. Время полимеризации: 24-48 часов.
Системная переукладка: при массовом растрескивании
При растрескивании более 10% камней проблема системная - требуется переукладка всей площадки. Камни демонтируются, клей или раствор удаляется с основания. Целые камни очищаются и используются повторно. Треснувшие камни заменяются новыми. Монтажная система меняется на эластичную: трассовый раствор 30-40 мм вместо жесткого клея. Деформационные швы устраиваются через каждые 4-6 м.
Стоимость системной переукладки: 3 500-6 000 руб./м2 (демонтаж + подготовка основания + укладка + замена дефектных камней). Для площадки 200 м2 с 15% трещин: 850 000-1 400 000 руб. (включая стоимость 30 новых камней). Правильная укладка с деформационными швами на этапе строительства стоила бы на 10-15% дороже исходной жесткой укладки.
Совет из практики от Корниенко Р.Л.: На отмостке загородного дома (80 м2, красно-коричневый гранит 40 мм, жесткий клей на бетонной стяжке) через первое лето треснули 22 камня. Толщина 40 мм + темный цвет + жесткий клей + отсутствие деформационных швов: критическое сочетание. Решение: полный демонтаж, увеличение толщины камня до 60 мм (заказ новой партии), укладка на трассовый раствор, деформационные швы через 3 м (заполнение полиуретановым герметиком). 58 камней без трещин использованы повторно. 22 треснувших + 22 новых (другая толщина, вся партия новая). Стоимость: 680 000 руб. Через 4 года - ни одной трещины.
