Как комбинировать гранитный ригель 200 на 100 с мелкой шашкой в мощении
При архитектурном проектировании современных пешеходных городских зон и обустройстве частных загородных территорий весьма часто применяется прямоугольный формат камня с размерами 200 на 100 миллиметров. В профессиональной инженерной среде этот размер известен как гранитный ригель. Это прямоугольный брусчатый строительный элемент, у которого номинальная длина ровно вдвое превышает заложенную ширину. Геометрия ригеля позволяет архитекторам задавать площади строгую направленность рисунка. Впрочем, в профессиональном ландшафтном благоустройстве данный формат критически редко используется полностью изолированно. Наиболее эффективным техническим решением считается глубокая интеграция ригеля в сложные комбинированные орнаменты вместе с квадратной мелкой шашкой (кубиком). Подобный симбиоз требует предельно точного соблюдения норм технологии сопряжения штучных модулей.
Архитектурная монотонность и дефекты геометрии на изгибах
Использование исключительно одного формата 200 на 100 миллиметров на обширных площадях или криволинейных извилистых тропинках неминуемо приводит к ряду грубых эксплуатационных и эстетических дефектов.
- Проявляется визуальная линейность мощения. Сплошная монотонная укладка прямоугольного длинного камня агрессивно создает оптический эффект транспортного коридора. Подобный векторный эффект крайне редко уместен в рекреационных или частных парковых зонах отдыха.
- Наблюдается критическое раскрытие швов на проектируемых поворотах. Прямоугольный вытянутый ригель физически невозможно уложить по крутому радиусу дуги без образования широких зазоров клиновидной формы (расхождением более 15 миллиметров). Это обстоятельство катастрофически снижает сдвиговую устойчивость всего смонтированного покрытия к колесным нагрузкам.
- Возникает объективная сложность чистового нивелирования поверхности. При использовании исключительно крупных прямоугольных каменных элементов мостильщику гораздо труднее компенсировать бетонный микрорельеф базового основания. Данный фактор может напрямую привести к образованию выступающих зубьев на поперечных стыках.

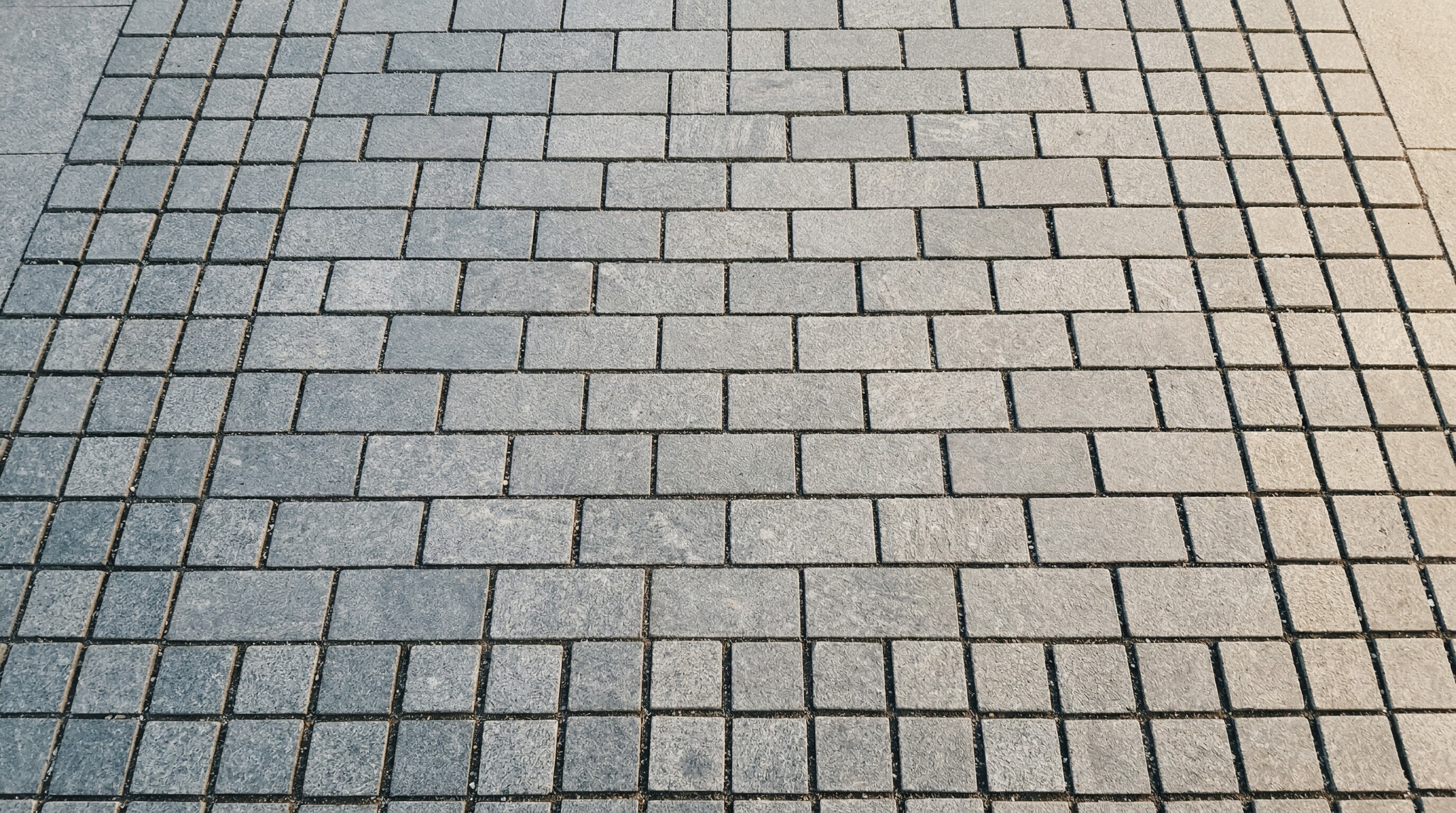

Для гарантированного устранения всех этих структурных проблем в проектах закладывается сочетание массивного ригеля с классической мелкой шашкой (габаритами 100 на 100 или 50 на 50 миллиметров). Внедрение мелких элементов позволяет мастерам системно разрывать длинные швы и абсолютно плавно обходить любые ландшафтные препятствия (люки, деревья, клумбы).
| Техническая функция элемента в массиве | Ригель гранитный (200 на 100 мм) | Мелкая шашка (100 на 100 или 50 на 50 мм) |
|---|---|---|
| Укладка на криволинейных радиусах (повороты) | Образование широких нестабильных клиновидных швов | Плавный обход радиуса (работа камня как шарнира) |
| Обеспечение несущей жесткости (перевязка) | Формирует жесткий продольно-поперечный каркас | Расклинивает длинные элементы между собой |
| Визуальное восприятие (архитектура) | Задает вектор движения и удлиняет перспективу | Снимает оптическое напряжение, детализирует орнамент |
Инженерный алгоритм стабильной модульной укладки
Для создания сверхстабильного комбинированного покрытия бригадами применяется проверенный метод предварительной раскладки камня по утвержденному геометрическому шаблону. Технологический процесс работы включает несколько строго контролируемых этапов.
Разметка осевых линий и установка маячного ряда
Работа строится по осям. На подготовленном утрамбованном основании геодезистом отбиваются маячные направляющие шнуры, которые жестко определяют шаг и общие контуры основного рисунка. Мощение стартует с установки скелета опорного рисунка, собираемого исключительно из прочного ригеля 200 на 100 миллиметров. В качестве скелета преимущественно выступают окантовочные рамки, длинные продольные направляющие линии или классическая ортогональная елочка.
Интеграция мелкоштучной шашки и трамбовка массива
Свободные сегментарные пустоты, образованные внутри или строго между рядами ригелей, планомерно заполняются мелкой гранитной шашкой. Идеально квадратный формат заполнения позволяет каменщикам легко и оперативно корректировать направление текущей укладки без необходимости грубой подрезки болгаркой основного крупного камня. После завершения ручной укладки всего модульного сегмента площади производится финишная силовая осадка. Осадка выполняется утяжеленной виброплитой, подошва которой обязательно оборудована демпфирующим полиуретановым ковриком. Разная масса и площадь элементов в орнаменте требует от оператора виброплиты особого контроля проходов: важно следить, чтобы длинный ригель не просел в подушку глубже окружающей мелкой шашки.
Строительные принципы сопряжения различных каменных форматов
Применение грамотной комбинированной системы и схемы мощения позволяет заказчику получить высокопрочное архитектурное полотно с превосходными декоративными свойствами. Квадратная мелкая шашка благополучно берет на себя важнейшую роль поворотного шарнира на изгибах. Эта особенность позволяет вытянутому ригелю бескомпромиссно сохранять свою прямолинейность в основных ходовых секциях тротуара. Подобная интегрированная структура предельно эффективно распределяет радиальные динамические нагрузки в корыте и позволяет радикально сократить количество дорогих отходов камня (боя) при работе со сложной криволинейной геометрией ландшафта.
Технически правильная интеграция совершенно различных модульных элементов в единую плоскость всегда опирается на строгие принципы. Для успешного и плотного сопряжения элементов применяется инженерная модульная сетка. Расчетный шаг рисунка сетки должен быть идеально кратен исходному размеру самого крупного камня, причем в эту формулу обязательно закладывается проектная технологическая ширина швов. При первичной закупке материала на заводских складах архитектор обязан проверить кратность габаритов. По математическому правилу геометрии: ровно два камня формата 100 на 100 миллиметров, установленных рядом вместе с зазором шва в 5 миллиметров, должны миллиметр в миллиметр соответствовать длине фасадной стороны одного ригеля 200 на 100 миллиметров (также с учетом аналогичного шва примыкания).
Особо жесткое правило касается толщины гранита. Правильная строительная комбинация гранитной брусчатки в мощении подразумевает использование каменных изделий строго одинаковой рабочей высоты. Если длинный ригель имеет заводскую толщину 50 миллиметров, а доборная шашка выполнена в толщине 30 миллиметров, это неизбежно потребует от подрядчика формирования сложного разноуровневого подстилающего монтажного слоя. Создание таких ступеней в слое гарцовки критически усложнит внутренний грунтовый дренаж воды и в 90% случаев приведет к точечным просадкам тонкого камня. И в финале: в комбинированной мозаичной кладке безоговорочно обязательна сквозная перевязка швов камня. Минимальное допустимое смещение стыка составляет одну треть длины ригеля. Данное правило полностью предотвращает образование длинных протяженных сквозных линий швов, которые весьма склонны к расползанию всей кладки под весом заезжающего транспорта. Дополнительную монолитизацию обеспечит только заполнение стыков модифицированным фракционированным песком.
