Как минимизировать ширину шва, используя брусчатку с пиленым низом и колотым верхом
Минимизация ширины шва на гранитной брусчатке с пиленым низом и колотым верхом до 3–6 мм (вместо стандартных 12–20 мм у обычной колотой шашки по ГОСТ 32018-2012) достигается за счет плоской алмазно-калиброванной подошвы, позволяющей вести укладку на тонкий слой клея C2TE S1 (8–15 мм), в сочетании с пилеными боковыми гранями («из карандаша») либо предварительной селекцией камня на 3 размерных калибра и приколкой боковых наплывов закольником. Отсутствие «живота» на нижней постели исключает раскачивание брусчатки при осадке киянкой и предотвращает выдавливание серого цементного раствора в узкие межплиточные зазоры. Правильный выбор геометрии раскроя в системе форматов и обработки гранитной брусчатки позволяет получить монолитную плоскость с благородной фактурой дикого скола при монтаже гранитной брусчатки на бетонных основаниях, пандусах и обогреваемых въездных группах.
Содержание статьи
- Две заводские модификации камня с пиленым низом и колотым верхом: раскрой «из карандаша» и калиброванный подпил куба
- Физика конусности раскола («эффект морковки» и «бочки»): как сжать видимый шов с 15 мм до 4–6 мм
- Пошаговый регламент узкошовного монтажа: селекция на 3 калибра, приколка закольником и метод двойного нанесения клея
- Анизотропия раскола 5 пород гранита РФ: какие камни дают ровный край под узкий шов, а какие требуют алмазной прирезки
- Экономика и TCO на 100 м² в рублях: как экономия 45% затирки и 35% клея окупает заводской подпил
- Регламент ПТО по приемке мощения с узким швом и юридическая оговорка для договора подряда
- Частые вопросы (FAQ)
- Укладка на готовую монолитную бетонную плиту с ограничением по высоте пирога (60–75 мм): плоская подошва монтируется на слой клея 8–12 мм без устройства 50-миллиметровой песчано-цементной подушки.
- Дорожки и пандусы со встроенной системой снеготаяния (греющий кабель или гликолевый контур): клеевой контакт без воздушных пазух обеспечивает 100% теплопередачу к лицевой колотой грани.
- Крутые въезды в паркинг и исторические дворы: сочетание противоскользящего рельефа природного скола (Rz до 5–8 мм) с узким невымываемым швом 4–6 мм.
- Укладка камней с колотым верхом «впритирку» (бесшовный зазор 0–1 мм): при температурном расширении гранита соприкасающиеся выступы скола работают как клинья и отстреливают края шапки.
- Монтаж несортированной брусчатки с колотыми боками из паллеты подряд: разброс ширины ±8 мм по ГОСТ 32018-2012 разрывает шов с 5 до 18 мм уже на третьем ряду.
- Осадка камня с пиленым низом на точечные «ляпухи» клея: пустоты под краями площадью более 15% приводят к отрыву брусчатки замерзшей водой.

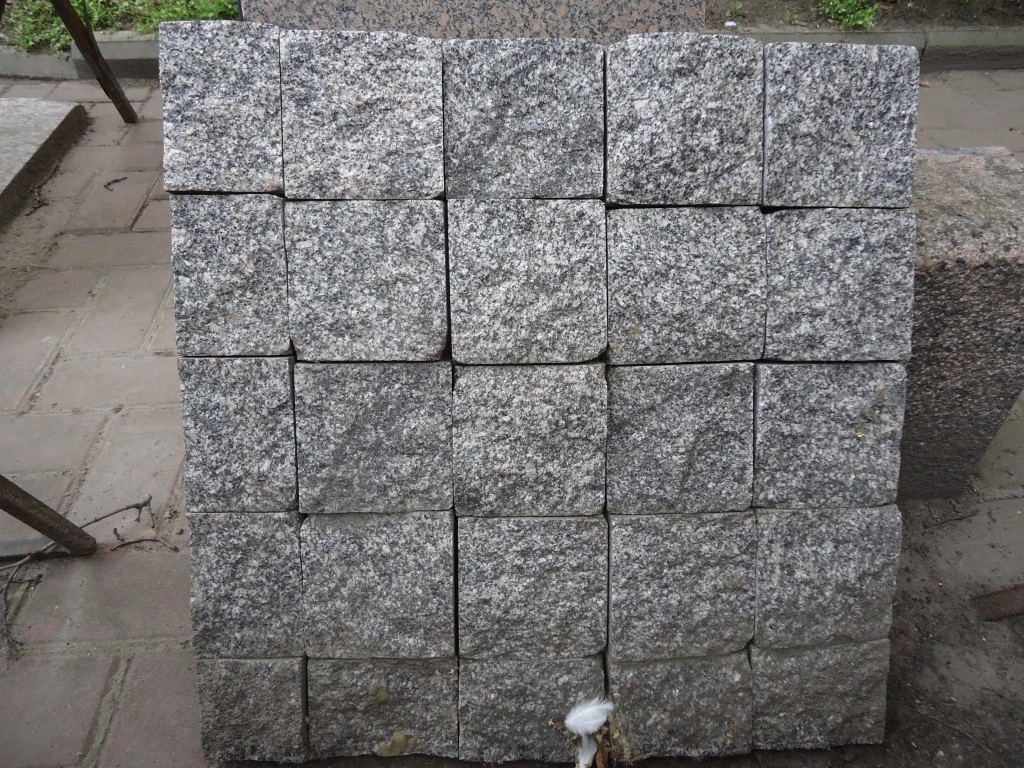

Две заводские модификации камня с пиленым низом и колотым верхом: раскрой «из карандаша» и калиброванный подпил куба
У рядовой шестисторонней колотой гранитной брусчатки нижняя постель имеет точно такой же бугристый рельеф раскола (±8–10 мм), как и верхняя. При попытке уложить такой камень на жесткое бетонное основание на клей нижний бугор («живот») упирается в бетон в одной точке, камень качается как качели, а для выравнивания приходится накладывать слой раствора до 30–40 мм, который при ударе киянкой выдавливается вверх и пачкает швы. Чтобы решить эту проблему и сжать межплиточный зазор, применяются две заводские модификации камня с пиленой подошвой:
- Модификация А — Пилено-колотая брусчатка «из карандаша» с торцовкой низа (5 пиленых граней, 1 колотая лицевая): на многодисковом распиловочном станке гранитный блок сначала распускается на длинные прямоугольные бруски квадратного сечения 100×100 мм или 200×100 мм («карандаши») со строго параллельными пилеными боковыми стенками (допуск по ширине всего ±1,5–2,0 мм). Затем пресс-гильотина раскалывает «карандаш» поперек с шагом 100–120 мм, а каждый второй торец проходит калибрующий алмазный подпил (подробнее о базовых версиях см. статью о том, как выглядит пилено-колотая брусчатка в укладке). Поскольку все четыре боковые стенки и нижняя подошва у такого камня идеально гладкие и перпендикулярные (90°), брусчатка собирается на клеевую постель со сверхплотным швом 3–5 мм без какой-либо ручной подгонки боков!
- Модификация Б — Классическая колотая брусчатка с калиброванным алмазным подпилом низа (1 пиленая грань внизу, 5 колотых граней): берется отборная колотая шашка 100×100×100 мм (или 100×100×80 мм) и пропускается через кассетный распиловочный станок, который срезает нижние 15–20 мм неровной подошвы, приводя камень к калиброванной высоте (например, ровно 60 мм или 80 мм с допуском ±3 мм). У этого варианта сохраняется аутентичная живая кромка колотого верха, но боковые грани имеют естественную шероховатость и конусность раскола (±4–6 мм). Чтобы сжать шов на таком камне с обычных 15 мм до 5–8 мм, на объекте применяется инженерная технология контроля конусности и селективной приколки.
Физика конусности раскола («эффект морковки» и «бочки»): как сжать видимый шов с 15 мм до 4–6 мм
Именно геометрия боковой грани определяет, насколько близко можно сдвинуть два соседних камня с колотым верхом:
- Правило «обратного конуса» (сужение камня к пиленому низу на 2–5 мм): чтобы видимый шов на лицевой поверхности составлял минимальные 4–6 мм, размер верхней колотой шапки камня должен быть на 3–6 мм больше (или равен) размеру нижней пиленой подошвы (например, верх 100×100 мм, пиленый низ 95×95 мм). В этом случае камни соприкасаются на уровне верхнего периметра с проектным зазором 5 мм, а под ними образуется скрытый расширенный треугольный паз шириной 8–10 мм. При заполнении шва текучим трассовым раствором или полимерной фугой этот нижний расширенный паз работает как обратный «ласточкин хвост», намертво анкеруя заполнитель внутри кладки!
- Категорический запрет на укладку камней с «прямой трапецией» (расширением книзу): если завод отпилил нижнюю постель по самой широкой части конуса (низ 104×104 мм, а колотый верх 94×94 мм), то даже при плотном упоре нижних пиленых граней друг в друга без зазора (0 мм внизу!) на лицевой поверхности между верхними кромками останется зияющая щель шириной (5 + 5) = 10–14 мм, которую невозможно уменьшить без срубания нижней пятки.
- Устранение бокового наплыва («бочки» в середине высоты): когда два соседних камня упираются друг в друга выпуклыми серединами боковых граней на глубине 30 мм от верха, между верхними кромками остается щель 12–15 мм, а в точке точечного контакта «бочек» при виброуплотнении возникает критическое контактное напряжение, раскалывающее камень.
| Конструкция брусчатки с колотым верхом | Обработка граней (низ / бока / верх) | Допуск по высоте и ширине в плане (мм) | Минимально достижимая ширина шва (мм) | Расход клея C2TE S1 и затирки на 1 м² (кг/м²) |
|---|---|---|---|---|
| 1. Пилено-колотая «из карандаша» с пиленым низом | Низ и 4 бока пиленые, верх колотый | Ширина ±1,5..2,0 мм, высота по пику скола ±4..5 мм | 3–5 мм (эталон узкого шва без приколки) | Клей: 9–12 кг/м²; Затирка: 6,5–8,0 кг/м² |
| 2. Колотая с алмазным подпилом низа + селекция и приколка | Низ пиленый, 4 бока и верх колотые (обратный конус) | Ширина ±3..4 мм (после сортировки), высота ±3..4 мм | 5–8 мм (аутентичная живая кромка шапки) | Клей: 11–14 кг/м²; Затирка: 9,5–12,0 кг/м² |
| 3. Колотая с подпилом низа без сортировки и без приколки | Низ пиленый, бока с «бочкой» и разбросом ГОСТ | Ширина ±6..8 мм, высота ±5..6 мм | 10–15 мм (швы расползаются из-за боковых наплывов) | Клей: 14–16 кг/м²; Затирка: 15–18 кг/м² |
| 4. Рядовая полностью колотая шашка (по ГОСТ 32018-2012) | Все 6 граней колотые (бугристая нижняя постель) | По всем осям ±8..10 мм | 12–20 мм (укладка только на гарцовку/раствор 40–50 мм) | Раствор постели: 55–75 кг/м²; Затирка: 18–24 кг/м² |
Совет из практики от Корниенко Р.Л. (ведущий инженер ПТО): При заказе на заводе колотой брусчатки с подпилом нижней грани обязательно прописывайте в техническом задании правило ориентации камня в кассете перед распилом: «Распил нижней постели выполнять со стороны узкой части конуса раскола, обеспечивая размер верхней колотой грани не менее размера нижней пиленой подошвы». Если оператор на заводе укладывает шашку в кассету вверх ногами (узкой шапкой вниз, чтобы она легче входила в ячейку), вы получите партию камня с расширенным низом, которую физически невозможно уложить со швом уже 12–14 мм без ручной обрубки каждого камня!
Калькулятор материала и работ при монтаже гранитной плитки и брусчатки.
Нужен бордюр?
| Цена за м² с НДС | — ₽ |
| Стоимость гранита (площадь × 1.05 запас) | — ₽ |
| Стоимость монтажа и затирки — | — ₽ |
| ↳ Разуклонка, высоты, геодезия | Входит в стоимость |
| ↳ Затирка швов | Входит в стоимость |
Рекомендуемый транспорт:
Инструкция по использованию калькулятора:
Как рассчитать стоимость покрытия из гранита
Пошаговый регламент узкошовного монтажа: селекция на 3 калибра, приколка закольником и метод двойного нанесения клея
Чтобы сжать межплиточный шов до минимальных значений без потери прямолинейности рядов в рамках технологии укладки, профессиональная бригада выполняет четыре последовательные операции:
- Селективная сортировка паллет на 3 размерных калибра (шаг 4 мм): перед подачей камня к месту укладки подсобные рабочие через деревянный или стальной шаблон-калибр разделяют брусчатку (номинал 100×100 мм) по фактической ширине верхней грани на три стопки:
- Калибр «Малый» (94–97 мм) — укладывается в отдельные ряды шириной 96 мм;
- Калибр «Стандарт» (98–101 мм) — основная рабочая фракция (до 65–70% объема паллеты);
- Калибр «Крупный» (102–105 мм) — пускается на выделенные широкие ряды либо во фризы.
- Ручная приколка боковых «бочек» твердосплавным закольником: если при подстановке очередного камня к соседу они упираются подземными боковыми выступами, а сверху между кромками остается зазор 12 мм, каменщик одним коротким ударом молотка-закольника с напайкой из карбида вольфрама ВК8 (или касанием алмазного диска УШМ) сбивает выступающую «бочку» на боковой грани, формируя легкий обратный клин. Камень мгновенно встает в проектное положение с зазором 5 мм.
- Выравнивание по верхней колотой грани с помощью двух шнурок и прижимной рейки: поскольку верхняя грань имеет природный рельеф скола (перепад между впадиной и гребнем на одном камне составляет 3–6 мм), ровнять камень по нижней пиленой постели под гребенку 10 мм нельзя — тогда все бугры вылезут наверх. Монтаж ведется методом двойного нанесения клея (Buttering-Floating) слоем 10–18 мм, а каждый камень осаживается безынерционной резиновой киянкой так, чтобы средние линии его верхних ребер строго совпадали с плоскостью контрольного шнура (подробнее об инструменте см. статью о том, почему безынерционная киянка эффективнее обычного молотка).
- Чистовая расшивка и пистолетное/промывное заполнение узкого шва: поскольку узкий шов 4–6 мм окружен сверху неровными колотыми кромками без фаски, размазывать цементный раствор сухой щеткой нельзя — цемент забьет микрорельеф колотой шапки. Швы заполняются либо модифицированным полимерным песком с обильным водяным смывом, либо инжекцией трассового раствора из строительного пистолета (см. материал о том, как аккуратно залить швы с помощью пистолета для затирки).
Анизотропия раскола 5 пород гранита РФ: какие камни дают ровный край под узкий шов, а какие требуют алмазной прирезки
Выбирая камень в каталоге гранитной брусчатки под задачу укладки с минимальным швом, инженер ПТО учитывает физико-механические свойства конкретных месторождений:
1. Идеальный мелкозернистый раскол: Мансуровский, Камбулатовский и Сибирский граниты (Урал)
Светло-серый уральский Мансуровский гранит (2630 кг/м³, 161 МПа, водопоглощение 0,36%, открытая пористость до равномерная мелкозернистая структура с размером зерна 1–2 мм), среднезернистый плотный серый Камбулатовский гранит (2650 кг/м³, 160 МПа, водопоглощение 0,35%, эталонный серый гранит Урала; водопоглощение 0,25%) и Сибирский гранит (2630 кг/м³, 160 МПа, водопоглощение 0,35%) обладают четко выраженными ортогональными плоскостями раскола:
- Минимальная амплитуда бугра на Мансуровском граните (2–4 мм): благодаря однородной мелкозернистой матрице нож гильотины раскалывает Мансуровский гранит практически как рафинад — верхняя колотая грань получается удивительно ровной и плоской, а боковые стенки имеют минимальную конусность. Это позволяет собирать Мансуровскую брусчатку с пиленым низом со швом 4–6 мм с минимальным объемом ручной приколки.
- Обязательная защита светлых пород от капиллярного подсоса и ржавчины: поскольку нижняя грань у камня свежая алмазно-пиленая (с полностью раскрытыми капиллярами), при укладке Мансуровского и Сибирского гранита на обычный серый цементный клей щелочная влага с солями железа за 10 дней пропитает камень насквозь и выйдет на колотом верхе желто-бурыми пятнами (включая окисление природного пирита FeS₂). По регламенту ПТО все 6 граней (особенно пиленый низ!) обрабатываются гидрофобизатором глубокого проникновения (Bellinzoni Idea HP, Tenax Hydrex, Fila Hydrorep), а монтаж ведется исключительно на белый клей класса C2TE S1 (Litokol Litoflex K80 White, Mapei Keraquick Maxi S1 Bianco).
2. Вязкий черный Габбро-Диабаз (Карелия) и крупнозернистый Дымовский гранит
Черный карельский Габбро-диабаз (Габбро Карелия) (3070 кг/м³, 311 МПа, водопоглощение 0,1%, отгрузки со склада Габбро в Карелии, плотность 3,07–3,12 т/м³, прочность на сжатие до 311 МПа) и буро-коричневый Дымовский гранит (2760 кг/м³, 175 МПа, водопоглощение 0,14%) ведут себя при расколе совершенно иначе:
- Раковистый излом на вязком Габбро-Диабазе: из-за сверхвысокой ударной вязкости и отсутствия кварца карельский габбро при расколе дает выраженный рельефный «купол» и характерные боковые наплывы. Поэтому для достижения узкого шва 3–5 мм на Габбро-Диабазе инженер ПТО всегда рекомендует заказывать модификацию «из карандаша» (4 пиленых бока + пиленый низ + колотый верх): пиленые бока гарантируют ювелирный шов, а угольно-черная пиленая подошва обладает максимальной адгезией к полимерцементному клею.
- Крупнокристаллический скол Дымовского гранита: крупные кристаллы полевого шпата (до 12–15 мм) в Дымовском граните создают живописную крупнорельефную колотую шапку с перепадом высот до 5–7 мм. Чтобы свести швы на Дымовском граните до 5–7 мм, приколку боковых выступов на объекте выполняют не ударным закольником (который может выколоть крупный кристалл на лицевом углу), а легким подрезом алмазным диском Ø230 мм по граниту.
Технический регламент монтажа от Корниенко Р.Л.: Никогда не укладывайте брусчатку с пиленым низом на бетонную плиту без предварительной промывки нижней грани мойкой высокого давления или влажной губкой. На заводе после кассетной распиловки на гладком пиленом дне остается тончайший слой высохшего каменного шлама (гранитной пудры). Если нанести клей поверх этой пыли, адгезия упадет с нормативных 1,5 МПа до нуля — клей прилипнет к пыли, а сама брусчатка останется лежать свободно и начнет «бухтеть» после первой же весны!
Экономика и TCO на 100 м² в рублях: как экономия 45% затирки и 35% клея окупает заводской подпил
При составлении сметы в рамках расчета стоимости мощения на парковку или парадный двор площадью 100 м² по готовому бетонному основанию инженер-сметчик сопоставляет прямые затраты на материалы и 5-летнюю стоимость владения (TCO):
| Вариант брусчатки с колотым верхом (площадь 100 м² по бетону) | Камень с доставкой (105 м² с запасом 5%) (руб.) | Клей / раствор постели + затирка швов + работа (руб.) | Ремонт вымытых широких швов и отслоений за 5 лет (руб.) | Итого TCO за 5 лет на 100 м² (руб.) |
|---|---|---|---|---|
| 1. Пилено-колотая «из карандаша» с пиленым низом (5 пиленых граней, шов 3–5 мм) | 598 500 руб. (5 700 руб./м² × 105 м²) | 388 000 руб. (минимальный расход клея 11 кг/м² и фуги 7,5 кг/м²) | 0 руб. (монолитный узкий шов и 100% площадь клеевого контакта) | 986 500 руб. (Эталон точности и минимального TCO) |
| 2. Колотая с пиленым низом (1 пиленая грань) + сортировка на 3 калибра и приколка (шов 5–8 мм) | 514 500 руб. (4 900 руб./м² × 105 м²) | 435 000 руб. (клей 13 кг/м² + фуга 10,5 кг/м² + доплата за селекцию) | 0 руб. (живой исторический контур без качания камней) | 949 500 руб. (Оптимум для исторических усадеб) |
| 3. Обычная 6-сторонняя колотая брусчатка на толстый слой раствора (широкий шов 15–18 мм) | 409 500 руб. (3 900 руб./м² × 105 м²) | 545 000 руб. (перерасход раствора в 3 раза и затирки в 2,2 раза) | +240 000 руб. (растрескивание широких швов 18 мм и расшатывание камней на пиках скола) | 1 194 500 руб. (переплата +208 000 руб. на смесях и ремонте) |
| 4. Брусчатка с пиленым низом без сортировки и на точечные «ляпухи» клея (нарушение СНиП) | 514 500 руб. | 360 000 руб. (экономия времени и клея) | +390 000 руб. (разрыв швов до 18 мм, замерзание воды в пустотах под дном и отрыв 30% камней) | 1 264 500 руб. (убыток +278 000 руб. на переделке) |
Регламент ПТО по приемке мощения с узким швом и юридическая оговорка для договора подряда
При приемке работ инженер ПТО проверяет четыре критических параметра:
- Отсутствие пустот под пиленой подошвой (простукивание): при ударе стальным молотком звук должен быть глухим и монолитным по всей площади каждого камня; выборочное вскрытие свежеуложенного контрольного камня должно подтверждать 100% контакт клея с бетоном и пиленым дном.
- Соблюдение проектного коридора ширины шва: для камня «из карандаша» (с пилеными боками) ширина шва выдерживается в пределах 3–5 мм, для камня с колотыми боками после селекции и приколки — 5–8 мм (локальные сужения до 0 мм с соприкосновением камней не допускаются).
- Ориентация камня обратным конусом вниз: проверка прикладыванием угольника к боковой грани до укладки — верхний контур колотой шапки не должен быть уже нижней пиленой грани.
- Плавность вершин рельефа под 2-метровой рейкой: поскольку лицевая грань колотая, контроль ровности по СП 82.13330.2016 ведется по вершинам рельефа — просвет под 2-метровым правилом не должен превышать 4–5 мм.
Предупреждение инженера ПТО: Категорически запрещайте каменщикам сдвигать брусчатку с колотым верхом вплотную («в ноль» без зазора) ради кажущейся красоты узкого шва. Без демпферного заполненного шва шириной минимум 3–4 мм гранитное полотно на солнце нагревается до +55 °C, расширяется, и соприкасающиеся выступы соседних камней с хрустом отстреливают друг другу верхние углы.
