Как обеспечить устойчивость мощения парковки к сдвиговым нагрузкам с помощью диагональной перевязки?

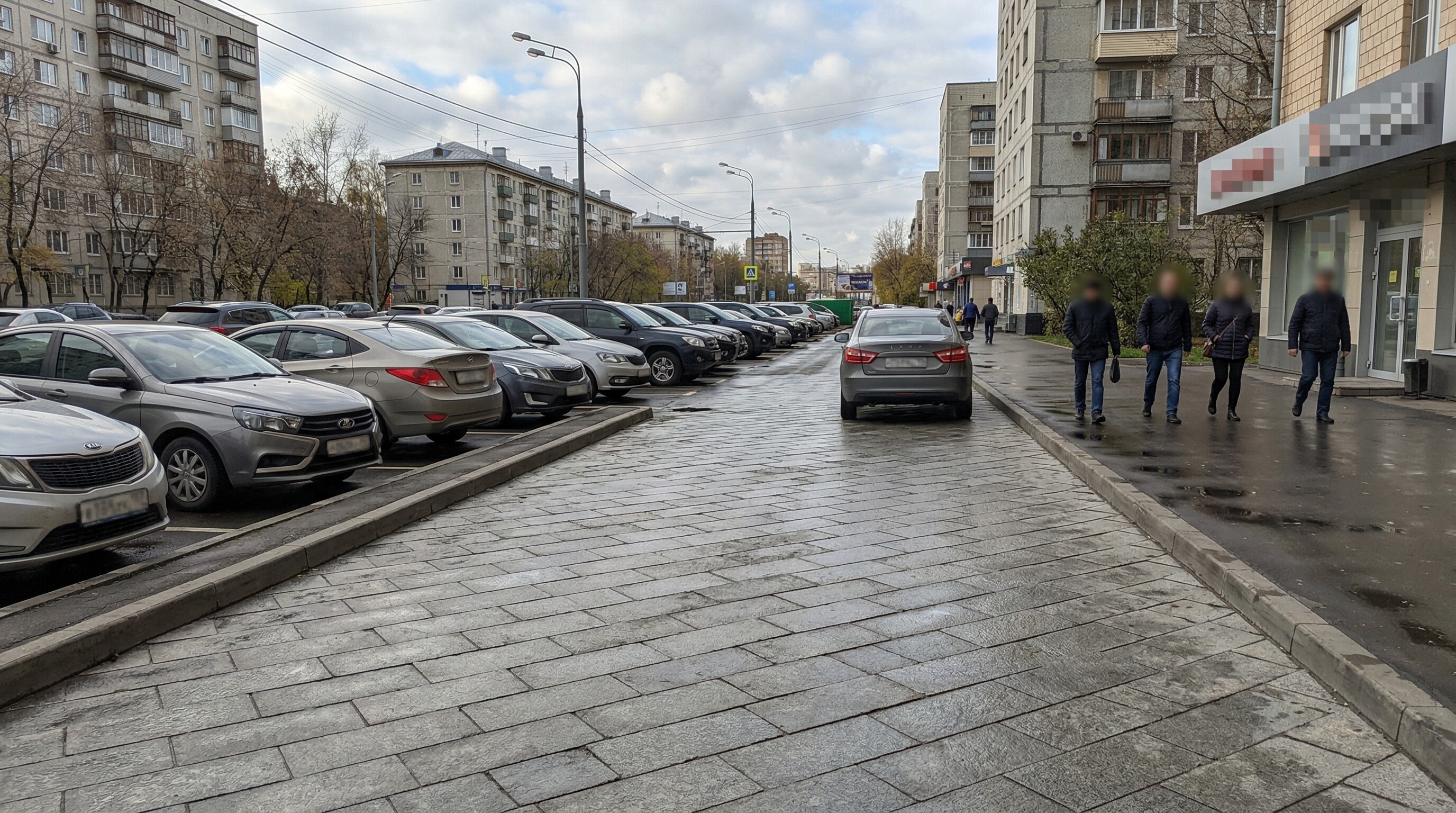

Диагональная перевязка - схема укладки гранитной брусчатки, при которой ряды камня расположены под углом 45 градусов к осям движения транспорта. Каждый шов пересекается колесом под косым углом, что исключает продольное смещение камней вдоль линии шва. На парковках и подъездных зонах диагональ повышает сдвиговую устойчивость покрытия на 30-40% по сравнению с продольной раскладкой. Схема входит в арсенал схем мощения гранитной брусчатки и применяется на объектах с интенсивным транспортным движением.
Содержание статьи
- Сдвиговые нагрузки на парковках: почему прямая раскладка проигрывает
- Физика диагонали: распределение сил под углом 45 градусов
- Разметка и пошаговый монтаж диагональной перевязки
- Подрезка по периметру и расчет расхода материала
- Ошибки при укладке и потеря эффекта диагонали
- Частые вопросы о диагональной перевязке
Сдвиговые нагрузки на парковках: почему прямая раскладка проигрывает
Механизм выбивания камня при продольном расположении швов
На практике: колесо легкового автомобиля при повороте руля на месте (dry steering) создает крутящий момент до 300 Нм на пятне контакта. Если шов параллелен направлению сдвига, камень выдавливается из ложа. Через 2-3 года в зонах маневрирования образуются "гуляющие" камни и лужи в просевших местах.
Сравнение направлений укладки по устойчивости к сдвигу
| Направление раскладки | Угол к оси движения | Устойчивость к продольному сдвигу | Устойчивость к поперечному сдвигу |
|---|---|---|---|
| Продольная | 0 градусов | Низкая | Высокая |
| Поперечная | 90 градусов | Высокая | Низкая |
| Диагональная | 45 градусов | Высокая | Высокая |
| Елочка | 45+90 градусов | Высокая | Высокая |
Миф: елочка всегда лучше диагонали на парковках
Для парковок с легковым транспортом (до 3,5 т) диагональная перевязка обеспечивает достаточный запас устойчивости. Елочка оправдана при нагрузке свыше 7 т (грузовые парковки, автобусные терминалы). На объектах с трехмерным рисунком 3D-ромб диагональ является базовой осью паттерна.
Совет из практики от Корниенко Р.Л.: На парковке торгового центра (120 м2, нагрузка до 3,5 т) заказчик настаивал на елочке. Рассчитали: елочка - 14 рабочих дней, диагональ - 9 дней. Экономия 5 дней при сопоставимой устойчивости. Уложили диагональю. За 5 лет эксплуатации ни одного смещения камня. Елочка на этом объекте была бы избыточной.
Физика диагонали: распределение сил под углом 45 градусов
Разложение вектора сдвига на составляющие
Математика: при силе сдвига F и угле 45 градусов между швом и вектором силы: F_вдоль = F * cos(45) = 0,71F; F_поперек = F * sin(45) = 0,71F. Поперечная составляющая создает нормальное давление на соседний камень, увеличивая трение в шве. Этот эффект аналогичен принципу самозаклинивания в розеточных паттернах, где радиальные швы создают боковое давление.
Влияние ширины камня на распределение нагрузки
Для диагональной перевязки рекомендуется прямоугольный камень с соотношением сторон 2:1 (200x100 мм). Квадратный камень 100x100 мм на диагонали дает перекрытие 50% - на уровне линейной раскладки. Камень 300x100 мм (3:1) дает перекрытие 200 мм, но требует более глубокого основания из-за повышенного веса.
Разметка и пошаговый монтаж диагональной перевязки
Построение осевой линии под 45 градусов
- Разметка базового угла: От угла бордюра откладываются равные отрезки (1000 мм) на 2 перпендикулярных сторонах. Соединение - линия под 45 градусов.
- Перенос параллелей: От базовой линии через каждые 200 мм (ширина камня + шов) натягиваются параллельные шнурки.
- Стартовый треугольник: Первые камни у бордюра подрезаются под 45 градусов.
- Укладка рядов: Каждый ряд смещен на 50% длины камня (100 мм) относительно предыдущего. Контроль нивелиром каждые 2-3 м.
- Финишная подрезка: У противоположного бордюра все камни подрезаются по линии примыкания. Минимальная ширина подрезного камня - 30% от полной ширины (30 мм для камня 100 мм).
Контроль ширины швов и перевязки на площади
На больших площадях (свыше 100 м2) накапливается погрешность: через 10-15 рядов отклонение может достигать 15-20 мм. Коррекция: через каждые 5 м вводится "компенсационный ряд" - камни этого ряда подрезаются для восстановления точной геометрии. Виброуплотнение выполняется после укладки каждых 15-20 м2.
Совет из практики от Корниенко Р.Л.: На объекте 250 м2 бригада уложила 80 м2 без промежуточного контроля. К 15-му ряду отклонение составило 25 мм - ряды "поехали". Пришлось разбирать и перекладывать 20 м2. С тех пор правило: контрольный шнур, постоянная проверка после каждого 15-20 ряда. Дополнительные 15 минут на контроль экономят день на переделку.
Подрезка по периметру и расчет расхода материала
Расход камня и процент отходов
Расчет для парковки 10x15 м (150 м2): периметр 50 м, на каждый погонный метр периметра - 5 подрезных камней. Итого 250 подрезных камней из 7500 (3,3%). Но каждый подрезной камень генерирует обрезок - отход. Суммарный отход: 10-12% от общего объема. На объектах с криволинейным бордюром процент растет до 15-18%.
Затирка швов при диагональной раскладке
На парковках с интенсивным движением (торговые центры, бизнес-парки) оптимальна эпоксидная затирка: монолитный шов полностью исключает вымывание и проникновение воды в основание. Стоимость выше в 5-8 раз, но ремонт швов на действующей парковке обходится дороже первоначальной затирки.
Ошибки при укладке и потеря эффекта диагонали
Отклонение угла от 45 градусов
Причины отклонения: неточная стартовая разметка, накопление погрешности по рядам, разброс в размерах камня. Контроль: угольник с катетами 500 мм прикладывается к шву каждые 3-4 ряда. Если отклонение 1 катета превышает 5 мм, ряд переукладывается.
Недостаточная перевязка (сдвиг менее 50%)
Проверка: в готовом покрытии шов одного ряда должен приходиться на середину камня соседнего ряда. Если шов попадает на четверть камня - нарушение перевязки. Коррекция: вставка "довесков" - камней уменьшенной длины (100-150 мм) для восстановления сдвига.
Частые вопросы о диагональной перевязке
Подходит ли диагональная перевязка для грузовых парковок?
Для осевой нагрузки до 7 т (легкие грузовики, микроавтобусы) - да, при камне 200x100x80 мм на бетонном основании 150 мм. Для тяжелых грузовиков (свыше 10 т) рекомендуется елочка: двойная блокировка эффективнее одинарной диагонали при экстремальных нагрузках.
Насколько дороже диагональная раскладка по сравнению с прямой?
Удорожание: 15-25%. Основные статьи: подрезка по периметру (+10-15% камня), трудоемкость разметки (+20% времени). На объектах менее 50 м2 удорожание выше (до 30%) из-за высокой доли подрезки относительно площади.
Можно ли сочетать диагональ с другими схемами на одном объекте?
Да. На парковке: диагональ в зонах движения, розетка в декоративных зонах (въезд, центральная клумба). Стык оформляется разделительной полосой из 2-3 рядов прямого камня контрастного цвета.
