Как спроектировать и выполнить 3D-мощение из гранитной брусчатки в форме ромба?

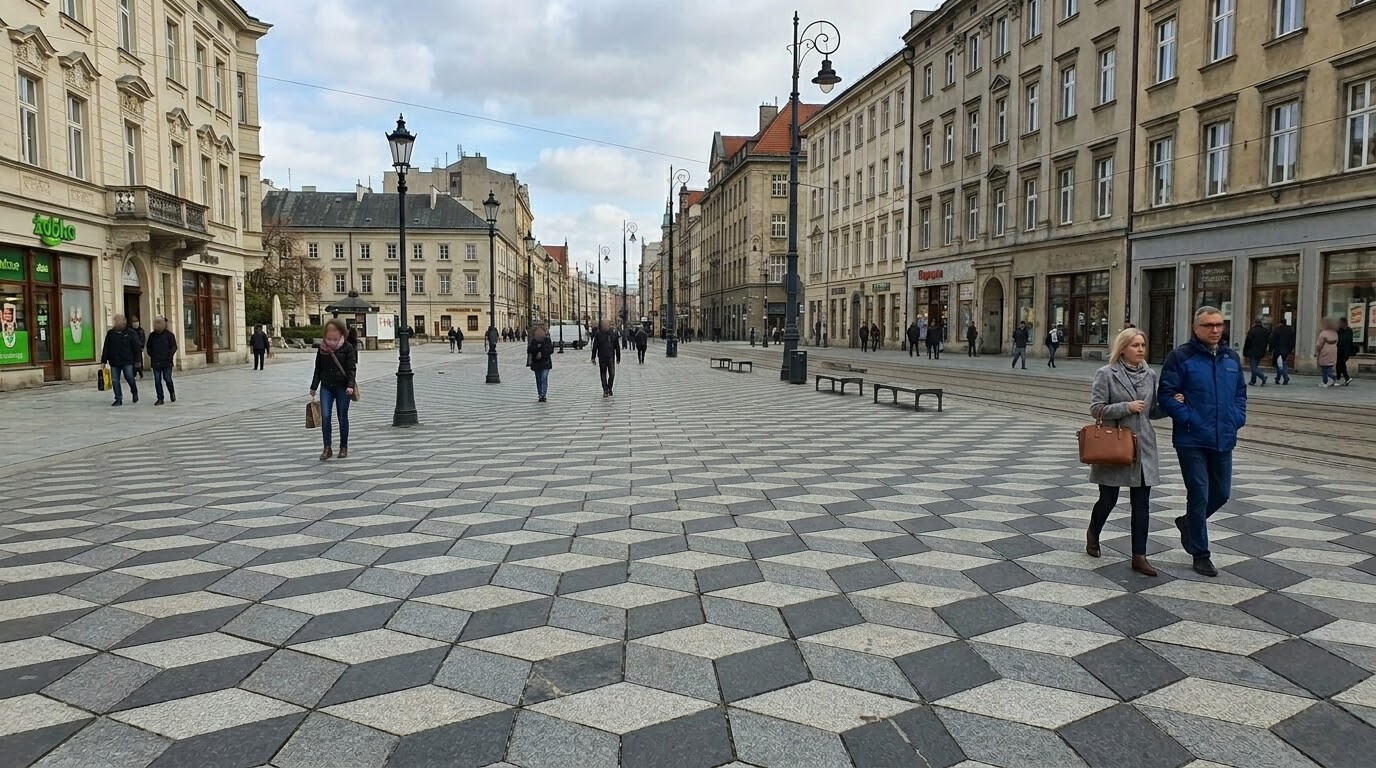

3D-ромб (кубик Неккера) - схема мощения из ромбовидной гранитной брусчатки трех тональностей, создающая оптическую иллюзию объемных кубов на плоской поверхности. Эффект трехмерности достигается за счет чередования светлой, средней и темной граней "куба". Каждая грань - отдельный ромбовидный камень с углами 60 и 120 градусов. Схема 3D-ромб входит в число декоративных схем мощения гранитной брусчатки.
Содержание статьи
Оптическая иллюзия: как три ромба формируют куб
Принцип кубика Неккера в мощении
Иллюзия работает за счет того, что человеческое зрение привыкло считывать светотень: светлая поверхность - горизонтальная (освещена сверху), средняя - вертикальная (под углом к свету), темная - вертикальная в тени. Три ромба одинаковой формы, но разной тональности, автоматически воспринимаются как куб. Эффект усиливается при взгляде с высоты (балкон, окно второго этажа).
Где применяется 3D-ромб: типы объектов
На объектах менее 4 м2 паттерн не считывается: недостаточно повторений "кубов" для формирования иллюзии перспективы. Оптимальная площадь: от 15 м2. На площадях от 50 м2 3D-эффект максимален - взгляд "проваливается" в бесконечную перспективу кубов.
Подбор трех тональностей камня для эффекта 3D
Требования к контрасту между тремя тональностями
Частая ошибка: выбор двух тональностей вместо трех ("светлый + темный" без среднего). Результат - плоский рисунок из шестиугольников, не кубы. Именно средний тон создает глубину. На объектах с розетками или хаотичной раскладкой вокруг 3D-зоны контраст тональностей особенно важен для разделения зон.
Миф: 3D-ромб - это только декоративная схема без несущей способности
На ВДНХ ромбовидные элементы использованы на аллеях с интенсивным пешеходным движением (до 50 000 человек/день). За 5 лет эксплуатации ни одного случая смещения камня. Трехосевое заклинивание эффективнее двухосевого: горизонтальная нагрузка с любого направления встречает перпендикулярную грань соседнего камня.
Совет из практики от Корниенко Р.Л.: На объекте в коттеджном поселке 3D-ромб уложили на подъездной дорожке. Заказчик опасался: "красивая картинка разъедется под колесами". Через 4 года при нагрузке от легковых автомобилей - ни одного смещения. Секрет: ромб заклинивается в шести направлениях, а не в четырех. Это физически стабильнее прямоугольной брусчатки.
Геометрия ромба: углы, допуски и шаблоны
Точность угла 60/120 градусов
Контроль угла выполняется на каждом камне металлическим шаблоном-протрактором. Колотая брусчатка с допуском 2-3 градуса для 3D-ромба непригодна. Используется исключительно полнопиленая брусчатка с машинной обрезкой граней на камнерезном станке с ЧПУ.
Размеры и расход материала
| Параметр | Ромб 100 мм | Ромб 150 мм | Ромб 200 мм |
|---|---|---|---|
| Расход (шт/м2) | 115 | 51 | 29 |
| Камней на 1 "куб" | 3 | 3 | 3 |
| "Кубов" на 1 м2 | 38 | 17 | 10 |
| Оптимальный шов | 3-4 мм | 4-5 мм | 5-6 мм |
| Запас на подрезку | 5-8% | 5-8% | 5-8% |
Разметка и пошаговый монтаж 3D-паттерна
Построение гексагональной сетки
- Разметка узлов: На монтажном слое отмечаются центры шестиугольников (вершины кубов) с помощью гексагонального шаблона.
- Укладка "звезд": В каждом узле укладываются 3 ромба разных тональностей вокруг общей вершины. Порядок цветов: светлый сверху, средний справа, темный слева.
- Заполнение промежутков: Пространство между "звездами" заполняется оставшимися ромбами, формируя непрерывный паттерн.
- Контроль: Через каждые 3-4 "куба" проверка совпадения вершин. Допуск: 1-2 мм.
- Фугование: Заполнение швов эпоксидной или трассовой затиркой нейтрального серого цвета.
Контроль ориентации тональностей
Профилактика: камни каждой тональности складируются в отдельные стопки. Мастер берет камни в строгой последовательности: светлый-средний-темный. Перед укладкой каждого "куба" проверяется ориентация по компасу (или по направлению на ориентир). Ошибка в одном "кубе" из 100 визуально заметна с расстояния 10 м.
Совет из практики от Корниенко Р.Л.: На объекте ландшафтного дизайна мастер перепутал среднюю и темную тональность на 4 "кубах" в центре площадки. Обнаружили при финальном осмотре. Разборка и переукладка заняла 6 часов. Теперь правило: фотоконтроль с высоты. Дрон или камера на шесте - 2 минуты на проверку, 6 часов экономии на переделке.
Ошибки при 3D-мощении и потеря иллюзии объема
Недостаточный контраст между тональностями
Ещё коварнее ситуация, когда контраст достаточен в сухом состоянии, но при намокании все три тональности темнеют до одинакового уровня. Проверка: образцы камня замачиваются на 24 часа и сравниваются во влажном состоянии. Если контраст сохраняется - камень подходит. Обработка аквастопом предотвращает потемнение светлого камня при намокании.
Нарушение ориентации "кубов" у бордюров
Планирование подрезки начинается на стадии проектирования: раскладка моделируется в CAD-программе с учетом контура площадки. Ромбы у бордюров подрезаются на камнерезном станке точно по линии примыкания. Коэффициент запаса на подрезку у бордюров: 5-8% от общего объема камня.
Частые вопросы о схеме 3D-ромб
Можно ли сделать 3D-ромб из двух цветов вместо трех?
Нет. Иллюзия куба требует трех тональностей (свет, полутень, тень). Из двух цветов получится плоский рисунок из шестиугольников или ромбов без объемного эффекта. Третий (средний) тон - ключ к 3D-восприятию.
Какая минимальная площадь для 3D-ромба?
Минимум 4-6 м2 (15-20 "кубов"). На меньшей площади иллюзия не считывается - недостаточно повторений паттерна. Оптимально: от 15 м2. На площадях от 50 м2 эффект максимален: взгляд "проваливается" в бесконечную перспективу кубов.
Насколько 3D-ромб дороже обычных схем мощения?
Удорожание 30-50% за счет: нестандартная форма камня (ромб дороже прямоугольника на 20-30%), три породы вместо одной, повышенные требования к квалификации мастеров (производительность 8-12 м2/день vs 20-25 м2/день при линейной раскладке).
