Как обойти дождеприемник брусчаткой: технология стыковки гранита с ливневой системой

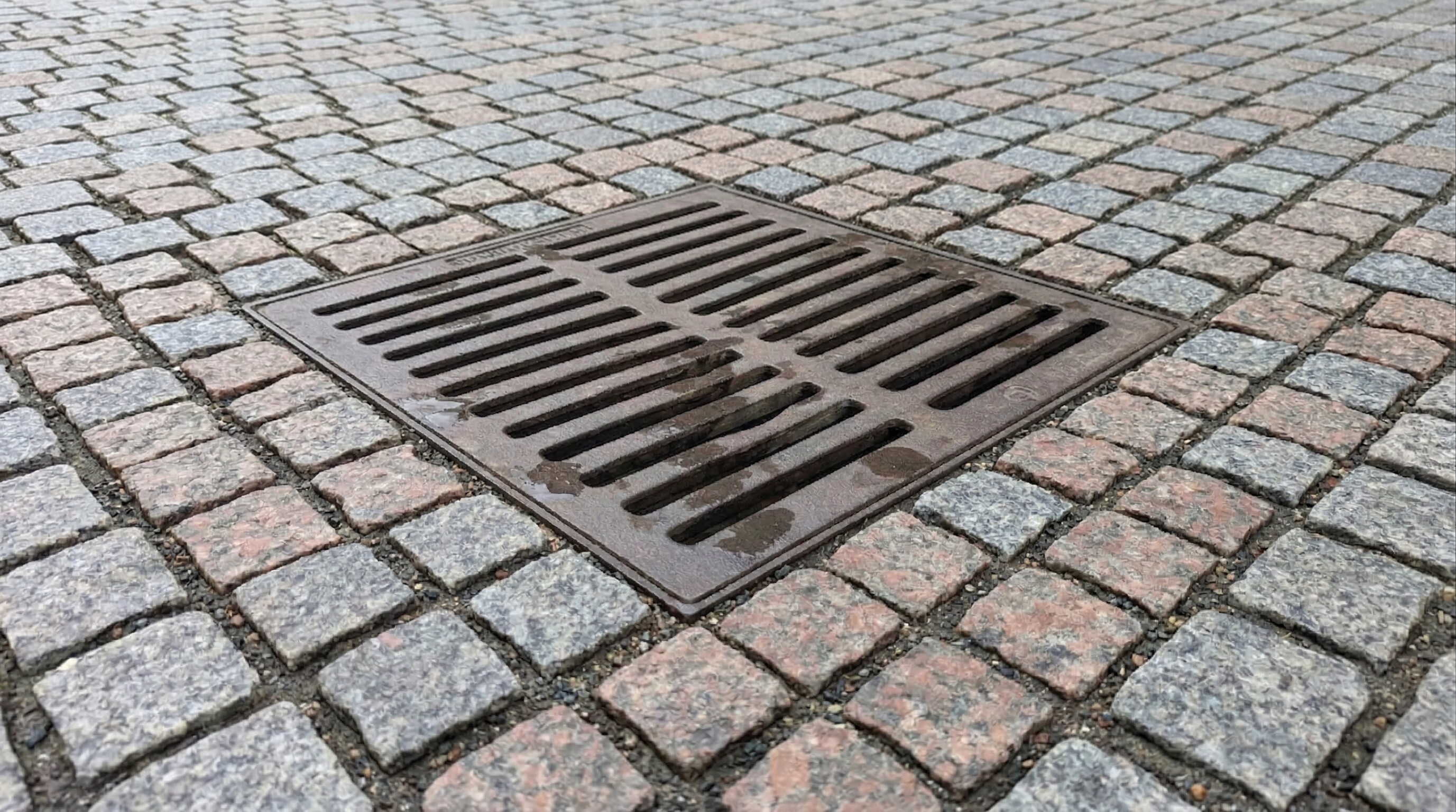

Дождеприемник в мощении - точечный элемент ливневой канализации (чугунная или пластиковая корзина 300x300 или 400x400 мм с решеткой), встроенный вровень с поверхностью брусчатки. Собирает воду из водоотводных лотков и с поверхности мощения, сбрасывает ее в трубу ливневой канализации диаметром 110-160 мм. Устанавливается в нижних точках рельефа, у ступеней, в зонах примыкания к зданиям. Камень вокруг приемника подрезается алмазным диском для точной стыковки. Дождеприемник входит в систему технологий укладки гранитной брусчатки для организованного водоотвода.
Содержание статьи
Зачем нужен дождеприемник в плоскости мощения
Проблема: вода стекает по мощению, но некуда сбрасываться
Дождеприемник - точка сброса. Вода из лотков и с поверхности стекает через решетку в корзину приемника, проходит через фильтр (задерживает листья, песок, окурки) и уходит в трубу ливневой канализации. Без приемника: линейные лотки переполняются, вода перетекает на мощение. С приемником: вода уходит со скоростью 1-5 л/с (в зависимости от диаметра трубы).
Расположение: нижние точки рельефа и зоны примыкания
Норматив: 1 дождеприемник на 100-150 м2 площади водосбора. На парковках с интенсивным стоком (уклон более 2%): 1 на 80-100 м2. На террасах ресторанов и входных группах: приемники у каждой ступени (безопасность пешеходов).
Миф: если мощение на гарцовке, вода уходит через швы - приемник не нужен
Даже на гарцовке с песчаными швами вода, прошедшая через швы, попадает в основание. На глинистых грунтах она скапливается в щебне (некуда уходить вниз). Результат: основание переувлажнено, гарцовка размывается, камень проседает. Правильная система: поверхностная вода -> приемник -> ливневая труба. Подземная вода -> дренажная труба -> коллектор.
Совет из практики от Корниенко Р.Л.: На входной группе бизнес-центра дизайнер решил "не портить эстетику решетками" и отказался от приемников. Уклон 1,5% от двери к бордюру - "вода уйдет за бордюр на газон". Первый ливень: вода стекла к бордюру, подняла газон, подтопила подвальное помещение. Установили 2 приемника 300x300 с чугунной решеткой. Стоимость: 8000 руб. + монтаж 12000 руб. Стоимость ремонта подвала: 350000 руб. Дождеприемник - не эстетика, а безопасность.
Типы дождеприемников: материал, размер, класс нагрузки
Классификация по материалу и нагрузке
| Параметр | Пластиковый | Бетонный | Чугунный корпус |
|---|---|---|---|
| Размер решетки | 300x300, 400x400 мм | 400x400, 500x500 мм | 300x300, 400x400 мм |
| Класс нагрузки | A-C (пешеходы, легковые) | C-D (легковые, грузовые) | D-E (грузовые, спецтехника) |
| Масса | 2-5 кг | 20-50 кг | 15-30 кг |
| Срок службы | 15-20 лет | 30-50 лет | 50+ лет |
| Цена | 800-2000 руб. | 2000-5000 руб. | 3000-8000 руб. |
Решетка: чугун, пластик, нержавейка
На объектах с гранитной брусчаткой используется чугунная решетка (антрацитовый оттенок гармонирует с камнем) или нержавейка (на элитных объектах). Пластиковые решетки визуально заметны и уместны только на утилитарных зонах.
Монтаж дождеприемника: основание, подключение, обрамление камнем
Последовательность установки
- Разметка: Приемник устанавливается в нижней точке рельефа. Положение привязывается к сетке камня (стыки должны совпадать с гранями решетки).
- Выемка: Яма размером корпус + 100 мм по периметру, глубина: высота корпуса + 150 мм (подушка).
- Бетонная подушка: Бетон М200-М300, толщина 100-150 мм. Корпус устанавливается на свежий бетон, выравнивается по уровню.
- Подключение трубы: Труба 110 мм вставляется в патрубок корпуса. Герметизация: силиконовый герметик или резиновая муфта.
- Обратная засыпка: Пространство вокруг корпуса заливается бетоном или засыпается гарцовкой 1:3.
- Укладка камня: Камень подрезается по контуру решетки. Стык камня и решетки: 3-5 мм, заполняется эпоксидной или трассовой затиркой.
Подключение к основанию из дренажного бетона
Дренажный бетон пропускает воду вниз через открытую поровую структуру - это снижает нагрузку на поверхностный водоотвод. Дождеприемник собирает остаточную воду с поверхности (интенсивные ливни, когда дренажный бетон не успевает поглощать весь объем).
Подрезка камня вокруг дождеприемника
Технология подрезки для точной стыковки
Минимальный размер подрезанного куска камня: не менее 1/3 ширины полного камня. Более мелкие куски не держатся в мощении: выпадают при нагрузке, расшатываются. Если при раскладке у приемника образуется узкая полоска менее 30 мм - сдвинуть приемник на 20-30 мм или пересчитать раскладку.
Герметизация стыка камня и решетки
Негерметичный стык: вода подтекает под решетку мимо корзины фильтра, подмывает основание камня вокруг приемника. Через 1-2 сезона камни вокруг приемника проседают, образуется "воронка".
Ошибки при установке и их последствия
Пять ошибок, которые превращают приемник в лужу
Решетка должна быть ниже камня на 2-3 мм: вода стекает в щель между камнем и решеткой. Если решетка вровень - вода "перешагивает" через приемник при слабом уклоне. Если решетка ниже 5 мм - видна "яма" в мощении, мусор скапливается в нише.
Совет из практики от Корниенко Р.Л.: Частая ошибка: подрядчик устанавливает приемник, подключает трубу, но... труба заканчивается тупиком в грунте (не доведена до коллектора или канавы). Первый ливень: приемник заполнился, труба заполнилась, вода пошла через решетку обратно на мощение. Заказчик: "Зачем платил за приемник, если лужи те же?". Приемник без отвода - это просто яма с решеткой. Труба должна иметь выход: в коллектор, в дренажную канаву, в септик для дождевой воды.
Обслуживание: регламент очистки корзины
Без регулярной очистки корзина забивается, пропускная способность падает, приемник переполняется. Мусор, прошедший мимо корзины в трубу, вызывает засор уже на уровне ливневой канализации - расходы на прочистку несопоставимы.
Частые вопросы о дождеприемниках в мощении
Сколько дождеприемников нужно на площадку 200 м2?
Зависит от схемы уклонов. При односкатном уклоне: 2 приемника (по краям нижней стороны). При четырехскатном (к центру): 1 приемник в центре. При разуклонке к бордюрам: 4 приемника (по углам). Норматив: 1 приемник на 100-150 м2. Для 200 м2: 2-4 приемника.
Как часто нужно чистить дождеприемник?
Осенью после листопада (листья забивают решетку). Весной после таяния снега (песок и мусор). Летом после сильных ливней (проверить, что вода уходит). Минимум: 3-4 раза в год. На участках с деревьями: ежемесячно осенью.
Можно ли подключить линейный лоток напрямую к трубе без приемника?
Технически можно (переходной элемент лоток-труба существует). Но без приемника нет фильтра: мусор из лотка попадает в трубу и засоряет ее. Прочистка трубы: 5000-15000 руб. за выезд. Приемник с корзиной-фильтром решает проблему: мусор остается в корзине, извлекается вручную за 30 секунд.
