Как проложить дренаж под дорожкой из брусчатки: инженерная инструкция по монтажу
Дренажная труба под брусчаткой - перфорированная гофрированная труба диаметром 110-200 мм (ПВХ, ПНД) в обмотке из геотекстиля, уложенная в щебеночную траншею на дне корыта. Труба собирает грунтовую и просочившуюся воду и отводит ее в коллектор, дренажный колодец или на рельеф. Уклон трубы: 0,5-1% (5-10 мм на 1 м). Дренаж необходим на участках с высоким уровнем грунтовых вод (менее 500 мм) и на глинистых грунтах, не пропускающих воду. Дренажная система входит в технологию укладки гранитной брусчатки на обводненных участках.
Содержание статьи
Зачем нужен дренаж под мощением из брусчатки
Проблема: грунтовая вода поднимается в основание
Без дренажа на глинистых участках корыто под мощением превращается в "ванну": вода просачивается через швы, попадает в щебень, но не уходит в глину. Уровень воды в корыте поднимается до гарцовки. Мокрая гарцовка теряет прочность. Камень проседает в местах максимальной нагрузки. Лужи стоят на поверхности после каждого дождя.
Вторая проблема: морозное пучение из-за воды
Дренажная труба снижает уровень воды в корыте ниже глубины промерзания. Вода отводится до замерзания. Основание остается сухим, пучение минимально. Эффект: мощение на дренированном участке стабильнее на 70-80% по сравнению с недренированным.
Миф: щебень сам по себе дренирует - труба не нужна
На песчаных и супесчаных грунтах дренажная труба не требуется: вода уходит через песок вертикально. На суглинках и глинах (коэффициент фильтрации менее 0,1 м/сутки) труба обязательна. Тест: выкопать яму 300x300x500 мм, залить водой. Если вода не уходит за 4-6 часов - грунт водоупорный, дренаж обязателен.
Совет из практики от Корниенко Р.Л.: Участок в Подмосковье, суглинок. Заказчик: "Зачем мне дренаж, у соседей без него". У соседей песок, у заказчика - глина (геология различается через 20 м). Уложили без дренажа. Первая весна: снег тает, вода стоит в корыте. Гарцовка раскисла, 30 м2 мощения "поплыли". Демонтаж, рытье траншей, укладка трубы, восстановление - 180000 руб. Дренаж при первоначальном монтаже: 45000 руб.
Типы дренажных труб: материал, диаметр, перфорация
Выбор диаметра и материала
| Параметр | Труба 110 мм | Труба 160 мм | Труба 200 мм |
|---|---|---|---|
| Площадь водосбора | До 200 м2 | 200-500 м2 | Более 500 м2 |
| Пропускная способность | 5-7 л/с | 12-18 л/с | 25-35 л/с |
| Материал | ПВХ / ПНД | ПНД | ПНД |
| Геотекстильная обмотка | Обязательна | Обязательна | Обязательна |
| Цена за 1 п.м. | 60-120 руб. | 120-200 руб. | 200-350 руб. |
Перфорация: частичная vs полная
На глинистых грунтах используется труба с полной перфорацией: вода поступает и сверху (дождь), и снизу (капиллярный подъем). Геотекстильная обмотка обязательна: без нее перфорация заиливается частицами грунта через 2-3 года. Геотекстиль фильтрует воду, задерживая частицы.

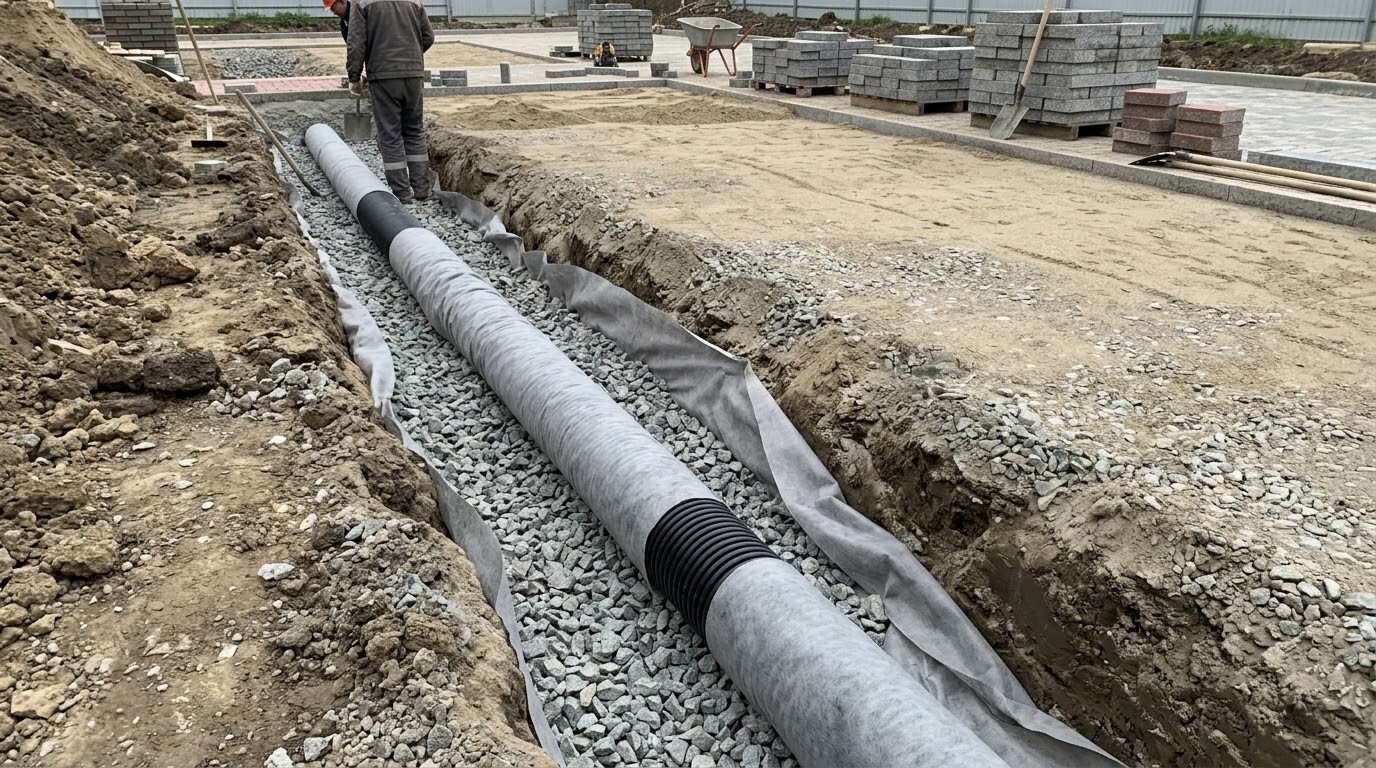

Укладка дренажной трубы: траншея, щебень, уклон
Последовательность монтажа
- Разметка: Линия дренажа - вдоль нижней стороны участка (по направлению уклона грунта).
- Выемка траншеи: Ширина 300-400 мм. Глубина: дно корыта + 150-200 мм.
- Геотекстиль: Дно и стенки траншеи выстилаются геотекстилем 200-300 г/м2 с запасом на заворачивание сверху.
- Щебеночная подушка: Щебень 20-40 мм, слой 100 мм по дну. Уплотнение ручной трамбовкой.
- Укладка трубы: Труба укладывается на щебень перфорацией вверх. Уклон: 5-10 мм на 1 м.
- Засыпка: Щебень 20-40 мм вокруг трубы и на 100-150 мм сверху. Геотекстиль заворачивается.
Фиксация уклона и контроль отметок
Практический метод: натянуть шнурок от верхней точки до нижней с заданным перепадом. Труба должна лежать на щебеньной подушке равномерно, без провисаний и вздутий. Провисание даже в 10 мм создает локальный "карман" застоя. Монтажный раствор для фиксации колодцев замешивается на трассовом растворе для предотвращения высолов.
Смотровые и коллекторные колодцы в системе дренажа
Смотровые колодцы: ревизия и промывка
Коллекторный колодец (диаметр 500-1000 мм) - конечная точка дренажной системы. Вода из дренажных труб поступает в коллектор и откачивается насосом (при отсутствии самотечного выхода) или сбрасывается в ливневую канализацию. У дождеприемников на поверхности мощения - другая задача: они собирают поверхностную воду (дождь). Дренажная труба - подземную (грунтовую).
Подключение дренажа к ливневой канализации
Сброс дренажной воды в ливневку - оптимальный вариант на городских объектах. На загородных участках без канализации дренажная вода отводится на рельеф (в канаву) или в поглощающий колодец (на песчаном грунте).
Ошибки при устройстве дренажа и их последствия
Четыре ошибки, обнуляющие дренаж
Пятая ошибка: труба уложена выше уровня грунтовых вод. Дренаж должен перехватывать воду ниже уровня корыта. Если труба на 100 мм выше уровня воды - она не собирает воду, дренаж неэффективен. Замер уровня грунтовых вод: пробурить скважину 1-1,5 м, подождать 24 часа, замерить уровень.
Совет из практики от Корниенко Р.Л.: На объекте площадью 300 м2 (парковка) проложили дренаж из трубы 160 мм без обмотки: "Геотекстиль в магазине закончился, потом обмотаем". Через 2 года труба заилена полностью - прочистка Керхером не помогла. Демонтаж трубы, замена на трубу в геотекстиле. Стоимость геотекстильной обмотки при первоначальном монтаже: 15 руб./м. Стоимость замены трубы через 2 года: демонтаж щебня + новая труба + обратная засыпка = 120000 руб.
Промывка и обслуживание дренажной трубы
Своевременная промывка продлевает срок службы дренажа до 30-50 лет. Без обслуживания труба в геотекстиле работает 15-20 лет, без геотекстиля - 5-7 лет до полного заиливания.
Частые вопросы о дренаже под брусчаткой
Можно ли обойтись без дренажа на глинистом грунте?
На пешеходных дорожках шириной менее 1,5 м - да, если обеспечить боковой сток: уклон от дорожки к газону 2-3%, вода стекает в грунт рядом. На площадках более 10 м2 - нет: вода скапливается в центре корыта, боковой сток не справляется.
Какой уклон дренажной трубы считается минимальным?
Минимальный: 0,2-0,3% (2-3 мм на 1 м). Оптимальный: 0,5-1% (5-10 мм на 1 м). При уклоне менее 0,2% вода движется слишком медленно, взвешенные частицы оседают и заиливают трубу. При уклоне более 3% вода размывает щебеночную обсыпку вокруг трубы.
При каком уровне грунтовых вод дренаж обязателен?
При уровне грунтовых вод менее 500 мм от поверхности - обязателен. При 500-1000 мм - рекомендован (зависит от типа грунта). При более 1000 мм - не требуется. Замер: пробурить скважину весной (максимальный уровень) и замерить через 24 часа.
