Как правильно укладывать гранитную брусчатку веером

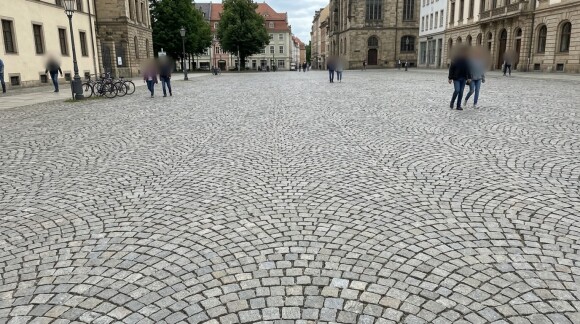

При проектировании мощеных площадей, бульваров и парадных территорий применяется классическая европейская раскладка "веер" - сложный геометрический паттерн, образующий систему пересекающихся полукружий. Дуговое мощение требует мелкоформатной гранитной брусчатки (колотой или пилено-колотой) и строгого соблюдения математических пропорций. Веер является одной из классических схем мощения гранитной брусчатки, сочетающей эстетику и механическую прочность.
Содержание статьи
Искажение дуг и потеря распора при ошибках разметки
Дефекты при укладке без точной разметки
На внешних радиусах веера каждый камень расположен под углом к соседнему. Если этот угол рассчитан неверно, между камнями образуются клиновидные зазоры шириной 10-15 мм. Из таких швов за 1-2 сезона вымывается цементная затирка: камни теряют боковой распор и начинают смещаться. На парковках это приводит к образованию колейности по траектории колес.
Почему веер требует двух мостовщиков
Два мастера начинают от центральной оси веера и двигаются к периферии. Каждый контролирует свою половину сектора. При встрече с линией примыкания к соседнему вееру выполняется подгонка - зазор компенсируется за счет регулировки ширины шва на последних 3-5 камнях. В отличие от елочки, где один мастер ведет ряды последовательно, веер - командная работа.
Миф: веерная раскладка держится хуже линейной из-за криволинейных швов
Принцип тот же, что в арочных мостах: чем сильнее нагрузка на дугу, тем плотнее камни прижимаются друг к другу. Реальная слабость веера - зоны стыков между секторами (веерами). Здесь дуги прерываются и несущая способность снижается. Именно поэтому стыковые линии укрепляют перевязкой швов и камнями-вставками.
Совет из практики от Корниенко Р.Л.: На объекте в историческом квартале заказчик требовал уложить веер из брусчатки 100x100 мм на подъездную дорогу к гостинице. Трафик - автобусы и микроавтобусы. За 8 лет ни одного смещения камня в дугах. Единственное слабое место - линия стыка между секторами: там через 5 лет подсыпали затирку. Вывод: дуги держат идеально, стыки требуют внимания.
Геометрия веера: математика дуг и радиусов
Диаметр сектора и количество камней в дуге
При диаметре веера 120 см радиус составляет 60 см. Хорда (расстояние между концами дуги) также равна 60 см. В такую дугу из гранитной брусчатки 100x100 мм укладывается 8 камней с внутренним швом 1-2 мм и внешним швом 5-8 мм. Увеличение диаметра до 150 см требует перехода на формат 80x80 мм, иначе клиновидный зазор на внешнем радиусе превысит допустимые 10 мм.
Контроль шва на внутреннем и внешнем радиусах
Формула расчета максимального шва на внешнем радиусе: S = (2 x pi x R x W) / (N x (R - h/2)) - W, где R - радиус дуги, W - ширина камня, N - количество камней, h - высота камня. На практике мастер контролирует зазор визуально при укладке каждого камня и при необходимости подрезает грань на камнерезном станке.
Разметка осей и пошаговый монтаж секторов
Система маяков и построение осей
- Построение осей: Центральная ось натягивается вдоль длинной стороны площадки. Поперечные оси - через каждый диаметр веера (120-150 см).

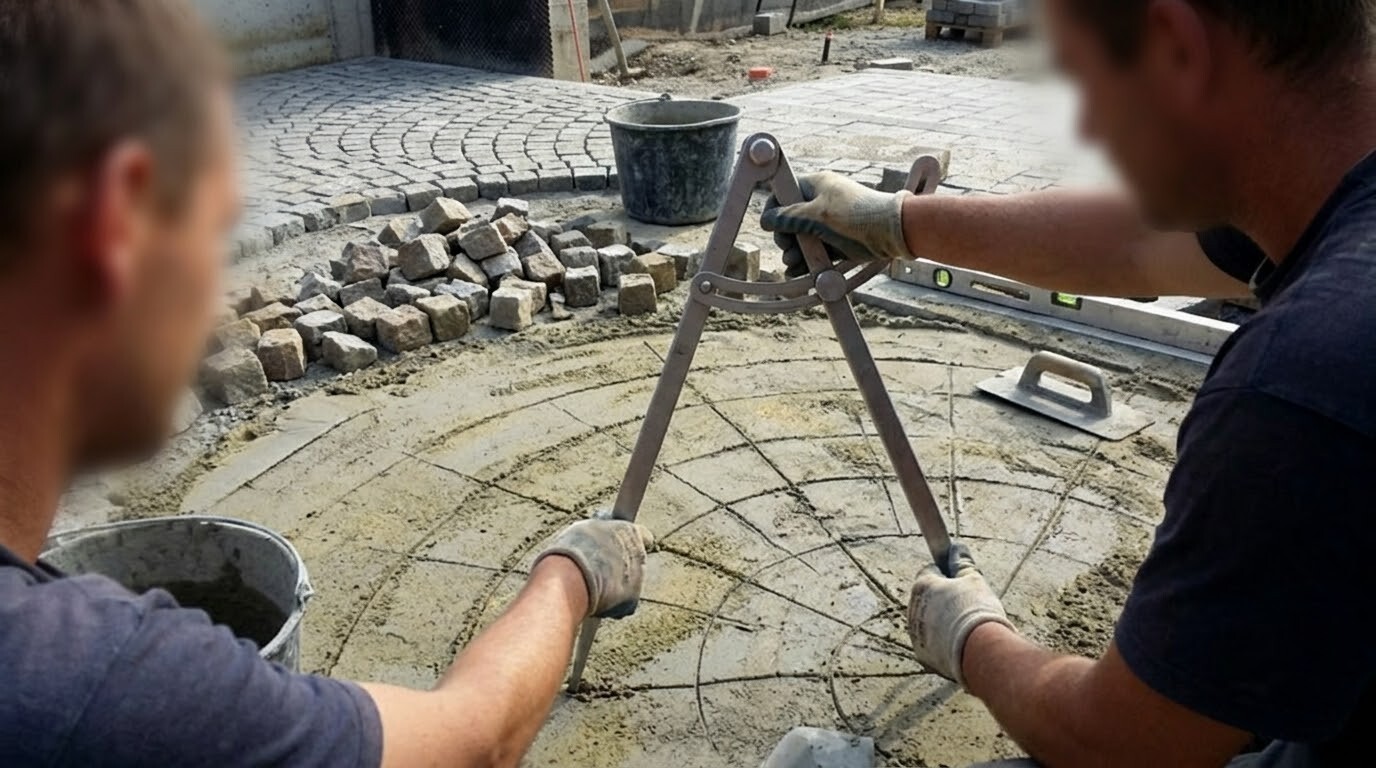

- Разметка контуров: Металлическим циркулем (жесткая рейка с двумя штырями) прочерчиваются дуги в сухой гарцовке.
- Установка маяков: Маячные камни фиксируются в центрах радиусов и на пересечениях дуг. Высота контролируется нивелиром.
- Заполнение секторов: Два мостовщика укладывают камни от центра к периферии, осаживая безынерционной киянкой.
- Фугование: Заполнение швов трассовым раствором с последующей осадкой виброплитой с полиуретановым ковриком.
Стыковка соседних вееров
Разделительные полосы выполяются из контрастной брусчатки, что создает дополнительный визуальный ритм. Ширина полосы - 200 мм (два камня 100x100 мм). На проезжих частях разделительная полоса может быть усилена до 3-4 рядов.
Технические параметры материала и расчет расхода
Форматы камня для веерной раскладки
| Параметр | Брусчатка 100x100 | Брусчатка 80x80 | Брусчатка 50x50 |
|---|---|---|---|
| Расход (шт/м2) | 100 | 156 | 400 |
| Оптимальный радиус дуги | 50-75 см | 35-50 см | 20-35 см |
| Камней в дуге | 7-9 | 9-12 | 12-18 |
| Макс. шов на внешнем R | 8-10 мм | 5-7 мм | 3-5 мм |
| Коэффициент запаса | 8-12% | 10-15% | 12-18% |
Расход затирки и вспомогательных материалов
Для затирки клиновидных швов на внешних радиусах рекомендуется трассовый раствор (не песок): он не вымывается из расширяющихся зазоров. На объектах с транспортной нагрузкой применяется эпоксидная затирка: она полностью заполняет клиновидный шов и создает монолитное соединение.
Совет из практики от Корниенко Р.Л.: Ошибка, которую допускают на 90% объектов с веерным мощением: затирка швов сухим песком. На линейной раскладке песок держится годами. В клиновидных швах веера песок вымывается за первую же зиму - ливневые воды проходят через расширяющийся зазор как через воронку. Только трассовый раствор или эпоксидная фуга. Экономия на затирке приводит к перекладке через 2-3 года.
Ошибки при укладке веером и способы их устранения
Неправильный выбор формата камня
Исключение: контрастные вставки. На некоторых объектах разделительные полосы между секторами выполнены из ригеля 200x100 мм. Но сами дуги - из гранитная брусчатка 100x100 мм. Сочетание форматов создает визуальный контраст и усиливает конструктивную жесткость.
Ошибка в расчете центров вееров
Шахматный порядок означает: четные ряды вееров смещены на половину диаметра относительно нечетных. Это обеспечивает непрерывность покрытия без "мертвых зон". При прямоугольной сетке центров (без шахматного сдвига) между секторами остаются ромбовидные пустоты, которые заполняются камнями-вставками произвольной формы, что снижает прочность.
Частые вопросы о раскладке веером
Можно ли уложить веер на бетонное основание?
Да. На бетонном основании веер укладывается на адгезионный шлам или трассовый раствор. Преимущество: жесткое основание исключает просадки. Недостаток: невозможность дренажа через покрытие, требуется организация поверхностного водоотвода через клинкерные водостоки.
Какова производительность укладки веером?
Бригада из 2 мостовщиков укладывает 8-12 м2/день (гранитная брусчатка 100x100 мм). Для сравнения: елочка - 15-20 м2/день одним мастером. Веер занимает первое место по трудоемкости среди схем мощения. Удорожание работ по сравнению с линейной раскладкой: 40-60%.
Подходит ли веерная раскладка для подъездных дорог?
Да. Арочная структура обеспечивает высокую сдвиговую устойчивость. Для транспортных зон: гранитная брусчатка не менее 100x100x50 мм, основание из щебня 200-250 мм с георешеткой, затирка трассовым раствором или эпоксидной фугой.
