Как разводить трассовый раствор для брусчатки

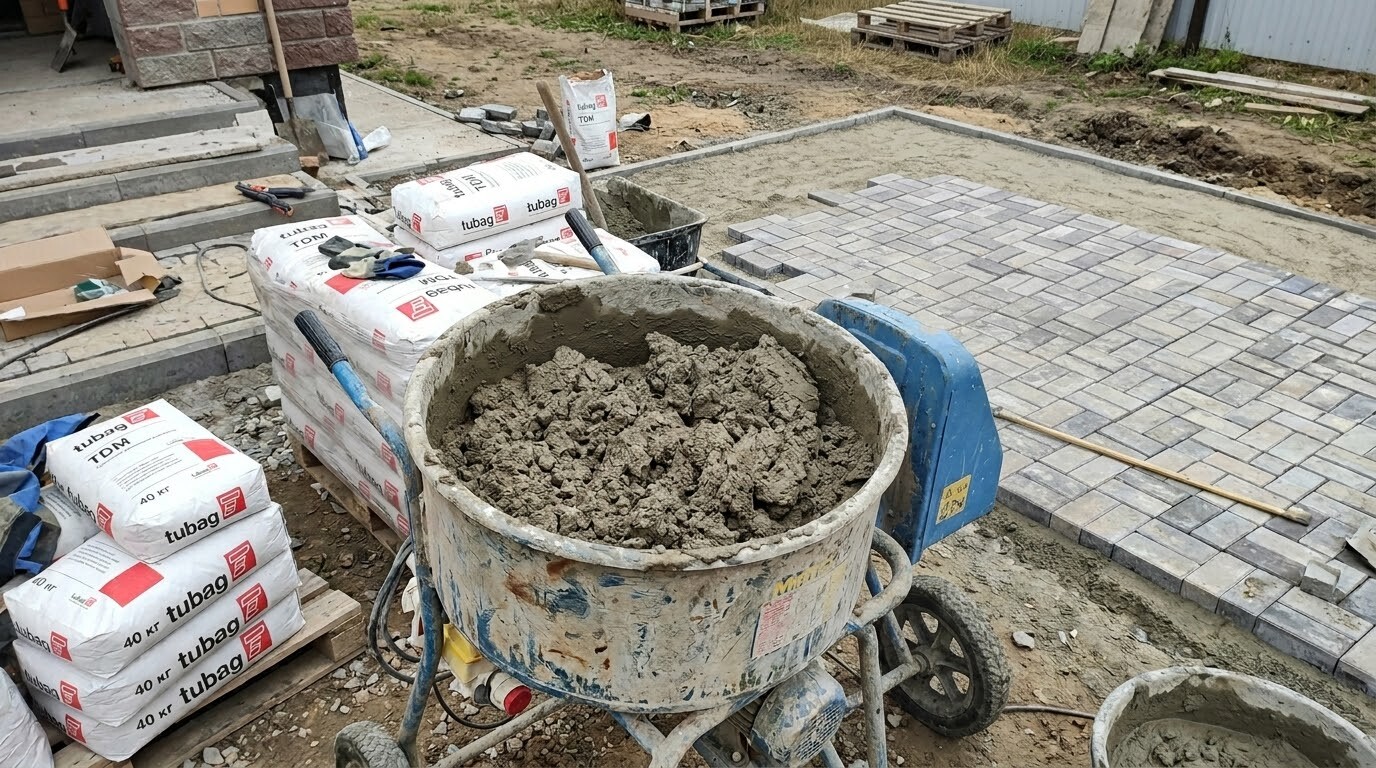

Трассовый раствор - монтажная смесь на основе цемента с пуццолановой добавкой (вулканический трасс), которая химически связывает свободную известь и предотвращает образование высолов на гранитной брусчатке. Пропорция замеса: 1 часть трассового цемента на 3-4 части мытого песка фракции 0-4 мм. Консистенция готового раствора - полусухая ("землисто-влажная"): при сжатии в кулаке смесь формирует плотный комок, не выделяя жидкое цементное молочко. Раствор входит в систему технологий укладки гранитной брусчатки на жесткие и полужесткие основания.
Содержание статьи
- Почему обычный цементный раствор дает высолы на граните
- Химия трассовой добавки: механизм связывания извести
- Пропорции и технология приготовления трассового раствора
- Сравнение трассовых смесей заводского и ручного замеса
- Укладка брусчатки на трассовый монтажный слой
- Частые вопросы о трассовом растворе
Почему обычный цементный раствор дает высолы на граните
Механизм миграции свободной извести
Портландцемент при затворении водой проходит реакцию гидратации, побочным продуктом которой является Ca(OH)2 - гидроксид кальция. В стандартной цементно-песчаной смеси (ЦПС) свободная известь не связана и растворяется в поровой воде. Влага мигрирует по капиллярам раствора и камня к поверхности. При испарении на лицевой грани гранита кристаллизуется карбонат кальция (CaCO3) - плотный белый налет, не смываемый дождем. Процесс продолжается до полного вымывания извести, что занимает от 6 месяцев до 3 лет в зависимости от влажности среды.
Почему высолы разрушают затирочный шов
Кристаллы карбоната кальция растут не только на поверхности, но и внутри пор затирочного шва. Объем кристаллов превышает объем исходного раствора извести. Возникает внутреннее давление, разрушающее структуру шва. Через 2-3 цикла замерзания-оттаивания ослабленный шов начинает крошиться. Камни теряют боковой распор и смещаются под горизонтальными нагрузками. При использовании эпоксидной затирки проблема менее выражена, но известковый налет на поверхности камня остается.
Миф: высолы на граните - временное явление, они "смоются" дождем за первый сезон
Рыхлая фаза высолов (первые 1-2 недели после кристаллизации) действительно частично удаляется дождем. Но плотные кристаллы, проникшие в микропоры полированного или пилено-колотого камня, образуют прочное сцепление с минеральной матрицей. Для удаления применяются кислотные очистители на основе соляной или фосфорной кислоты. Концентрация 5-10%, экспозиция 5-15 минут. Кислота растворяет CaCO3, но при неправильном применении повреждает лицевую поверхность камня. Предотвращение высолов трассовым раствором обходится в 10-20 раз дешевле, чем их последующее удаление.
Совет из практики от Корниенко Р.Л.: На одном объекте заказчик сэкономил на трассовом цементе и уложил крупноформатную брусчатку на обычный ЦПС. Через 3 месяца весь черный гранит покрылся белыми разводами. Вызвали нас на ремонт: 1 день подбирали оптимальную кислоту и концентрацию, 2 дня работы на объекте с очистителем, 2 повторные промывки. Стоимость очистки превысила разницу между трассовым и обычным цементом в несколько раз. И через год высолы появились снова, потому что источник извести остался внутри шва.
Химия трассовой добавки: механизм связывания извести
Пуццолановая реакция: трасс + известь = гидросиликаты
Пуццолановая реакция: Ca(OH)2 + SiO2 + H2O -> C-S-H (гидросиликаты кальция). Продукт реакции - плотный нерастворимый гель, заполняющий поры раствора. Двойной эффект: свободная известь полностью связана (нет источника высолов) и пористость раствора снижается на 20-30% (повышается водонепроницаемость). Реакция протекает медленнее гидратации портландцемента: полное связывание извести занимает 28-56 суток. В этот период покрытие защищают от избыточного увлажнения.
Требования к качеству трассовой добавки
На рынке присутствуют трассовые цементы с содержанием пуццолановой добавки от 15% до 40%. Минимальный эффективный порог: 20% трасса от массы вяжущего. Ниже этого значения связывание извести неполное, и высолы все равно появляются. Рекомендуемые марки: Quick-mix (Германия), Tubag, PCI. При покупке проверяется маркировка: CEM II/A-P или CEM II/B-P (по EN 197-1), где P обозначает пуццолановую добавку.
Пропорции и технология приготовления трассового раствора
Рецептура для монтажного слоя (подстилающий раствор)
- Подготовка компонентов: Мытый кварцевый песок фракции 0-4 мм просеивается через сито 5 мм для удаления комков и органики. Трассовый цемент выдерживается при температуре не ниже +5 °C.
- Сухое смешивание: Песок и цемент загружаются в шнековый смеситель принудительного действия. Перемешивание в сухом виде: 2-3 минуты до однородного цвета.
- Затворение водой: Вода добавляется порционно (20-30% от объема за один прием). Перемешивание после каждой порции: 1-2 минуты. Контрольный тест: комок в кулаке не рассыпается и не выделяет молочко.
- Выработка: Жизнеспособность готового замеса: 90-120 минут при температуре +20 °C. При +30 °C время сокращается до 60 минут.
- Внимание: Приоритетной рецептурой является рекомендация производителя трассового раствора.
Рецептура для затирки швов (шовный раствор)
Шовный раствор отличается от монтажного повышенным содержанием цемента (1:3 вместо 1:4) и более мелкой фракцией песка. Это обеспечивает необходимую пластичность для заполнения узких швов пилено-колотой или полнопиленой брусчатки (шов 3-5 мм). Для расчета объема затирки используется формула: V = L * h * w * n, где L - длина шва, h - глубина, w - ширина, n - количество швов на 1 м2.
Сравнение трассовых смесей заводского и ручного замеса
Заводские сухие смеси и самомес: параметры и стоимость
| Параметр | Заводская смесь | Самомес на объекте |
|---|---|---|
| Стоимость за 1 м2 (слой 40 мм) | 350-600 руб. | 100-200 руб. |
| Стабильность пропорций | Гарантирована производителем | Зависит от квалификации мастера |
| Водопроницаемость | 1000-1500 л/м2*ч | 800-1200 л/м2*ч |
| Марочная прочность | М150-М200 | М100-М150 |
| Жизнеспособность | 90-120 мин | 90-120 мин |
| Содержание трасса | 20-40% | Зависит от марки цемента |
Когда самомес недопустим
На объектах благоустройства Москвы и других городов с бюджетным финансированием подрядчик обязан предоставить паспорт качества на каждый строительный материал. Заводская трассовая смесь поставляется с паспортом и сертификатом соответствия. Самомес - это "черный ящик" без документального подтверждения. Для частного домостроения самомес приемлем при условии использования качественного трассового цемента известных производителей и соблюдения пропорций. Подробнее о выборе между заводскими и самодельными смесями - в разделе расчета стоимости мощения.
Укладка брусчатки на трассовый монтажный слой
Подготовка основания и распределение раствора
Несущий слой (щебень фракции 5-20 мм, толщина 100-200 мм) должен быть уплотнен виброплитой до коэффициента уплотнения 0,98. На щебень укладывается разделительный геотекстиль плотностью 150-200 г/м2. Трассовый раствор распределяется поверх геотекстиля алюминиевым правилом. Толщина слоя с запасом на осадку: 40-50 мм (после установки камня и уплотнения - 30-40 мм).
Установка камня и формирование швов
Камень вдавливается в монтажный слой до проектной отметки. Контроль высоты - нивелиром или натянутым шнуром. После укладки участка 5-10 м2 выполняется соблюдение разуклонки согласно проекту. Швы заполняются шовным трассовым раствором (пропорция 1:3) при помощи пистолета для затирки или щетки для фугирования.
Совет из практики от Корниенко Р.Л.: Главная ошибка при работе с трассовым раствором - избыток воды при замесе. Мастера привыкли к "жирной" консистенции обычного ЦПС и добавляют воду до пластичного состояния. Трассовый раствор обязан быть полусухим. Избыток воды снижает водопроницаемость в 2-3 раза и сводит на нет преимущество трасса. Тест простой: сжал в кулаке - комок держит форму, разжал - не течет. Если течет - песка мало или воды много.
Частые вопросы о трассовом растворе
Можно ли заменить трассовый цемент обычным портландцементом с добавкой жидкого стекла?
Жидкое стекло (силикат натрия) повышает водонепроницаемость, но не связывает свободную известь. Высолы появятся в той же степени, что и без добавки. Механизм пуццолановой реакции (трасс + известь -> гидросиликаты) не имеет замены в виде простых химических добавок.
При какой температуре нельзя работать с трассовым раствором?
Минимальная температура: +5 °C (воздух и основание). При более низких температурах пуццолановая реакция замедляется до неэффективных значений, и свободная известь остается несвязанной. Максимальная температура: +30 °C. При перегреве раствор теряет жизнеспособность за 30-40 минут вместо штатных 90-120 минут.
Трассовый раствор подходит для укладки на дренажный бетон?
Да. Трассовый раствор - штатный монтажный слой для укладки камня на дренажный бетон. Оба материала водопроницаемы, что сохраняет дренажную функцию всего "пирога". При использовании обычного ЦПС на дренажном бетоне вода задерживается в плотном монтажном слое, провоцируя и высолы, и морозное разрушение.
