Как сделать дренажный бетон своими руками под гранитную брусчатку
Дренажный (крупнопористый) бетон - жесткая цементно-щебеночная матрица без мелкого заполнителя (песка), в которой между зернами щебня сохраняется сеть сообщающихся пор объемом 15-25%. Коэффициент фильтрации: 1000-3000 л/м2 в час. Вода, проникающая через швы мощения, транзитом проходит через дренажный бетон в нижележащие слои щебня, не задерживаясь под камнем. Рецептура замеса: 1 часть цемента М500 на 6 частей гранитного щебня фракции 5-20 мм, водоцементное отношение 0,35-0,40. Дренажный бетон входит в систему технологий укладки гранитной брусчатки как альтернатива монолитным основаниям.
Содержание статьи
- Почему монолитный бетон разрушает мощение на пучинистых грунтах
- Принцип работы дренажного бетона: транзит воды без застоя
- Рецептура и технология замеса на строительной площадке
- Укладка плиты и уход за бетоном в период набора прочности
- Сравнение дренажного бетона с альтернативными основаниями
- Частые вопросы о дренажном бетоне
Почему монолитный бетон разрушает мощение на пучинистых грунтах
Механизм застоя воды под камнем
На участках с глинистыми и суглинистыми грунтами (80% территории Московского региона) классическая бетонная плита блокирует вертикальный дренаж. Вода, просочившаяся через швы шириной 3-10 мм, не имеет пути оттока вниз. Она накапливается в монтажном слое (гарцовке, ЦПС) толщиной 30-50 мм. При отрицательных температурах лед расширяется, выталкивая камни из раскладки. Весной отколовшиеся элементы проседают неравномерно. За 2-3 цикла замерзания-оттаивания покрытие деформируется: появляется застой воды, колейность, отслоение камня от основания.
Почему одного поверхностного уклона недостаточно
При интенсивном ливне (20-30 мм/час) поверхностный сток не успевает удалить всю воду. Часть осадков прокачивается через межшовное пространство внутрь конструкции. На монолитном бетоне эта вода стоит. На дренажном бетоне - проходит транзитом в щебеночную подушку и далее в дренажную трубу. Разница: 0 мм застоя против 15-25 мм водяного столба. При морозе эти 15-25 мм превращаются в ледяной клин, ломающий покрытие.
Миф: дренажный бетон слишком слабый для транспортных нагрузок
Распространенное заблуждение основано на визуальном сравнении: дренажный бетон выглядит "рыхлым" из-за видимых пор. Но прочность определяется не плотностью, а качеством цементной оболочки на каждом зерне щебня. При правильном В/Ц (0,35-0,40) оболочка формирует жесткие перемычки между зернами. Плита толщиной 100-150 мм на щебеночной подушке 200 мм выдерживает нагрузку от легкового автомобиля (до 2 т на ось). Для зон с тяжелыми транспортными нагрузками (грузовики, фуры) толщина плиты увеличивается до 200 мм, а фракция щебня - до 20-40 мм.
Принцип работы дренажного бетона: транзит воды без застоя
Физика сообщающихся пор
В классическом бетоне песок заполняет пространство между зернами щебня, а цементное тесто заливает оставшиеся полости. Результат: плотная водонепроницаемая матрица. В дренажном бетоне песок исключен намеренно. Цемент покрывает каждое зерно щебня тонкой оболочкой (0,5-1 мм), фиксируя их в точках контакта. Межзерновые каналы остаются открытыми. Коэффициент фильтрации: 1000-3000 л/м2 в час - в 100-300 раз выше, чем у обычного бетона.
Роль дренажного бетона в общем "пироге" основания
Полный "пирог" (снизу вверх): уплотненный грунт -> геотекстиль -> щебень 20-40 мм (150-200 мм) -> дренажный бетон (100-150 мм) -> трассовый монтажный слой с адгезионным шламом (30-50 мм) -> гранитная брусчатка (50-100 мм). Каждый слой водопроницаем. Вода, попавшая через швы мощения, проходит транзитом через все слои и отводится дренажной трубой в ливневую канализацию.
Рецептура и технология замеса на строительной площадке

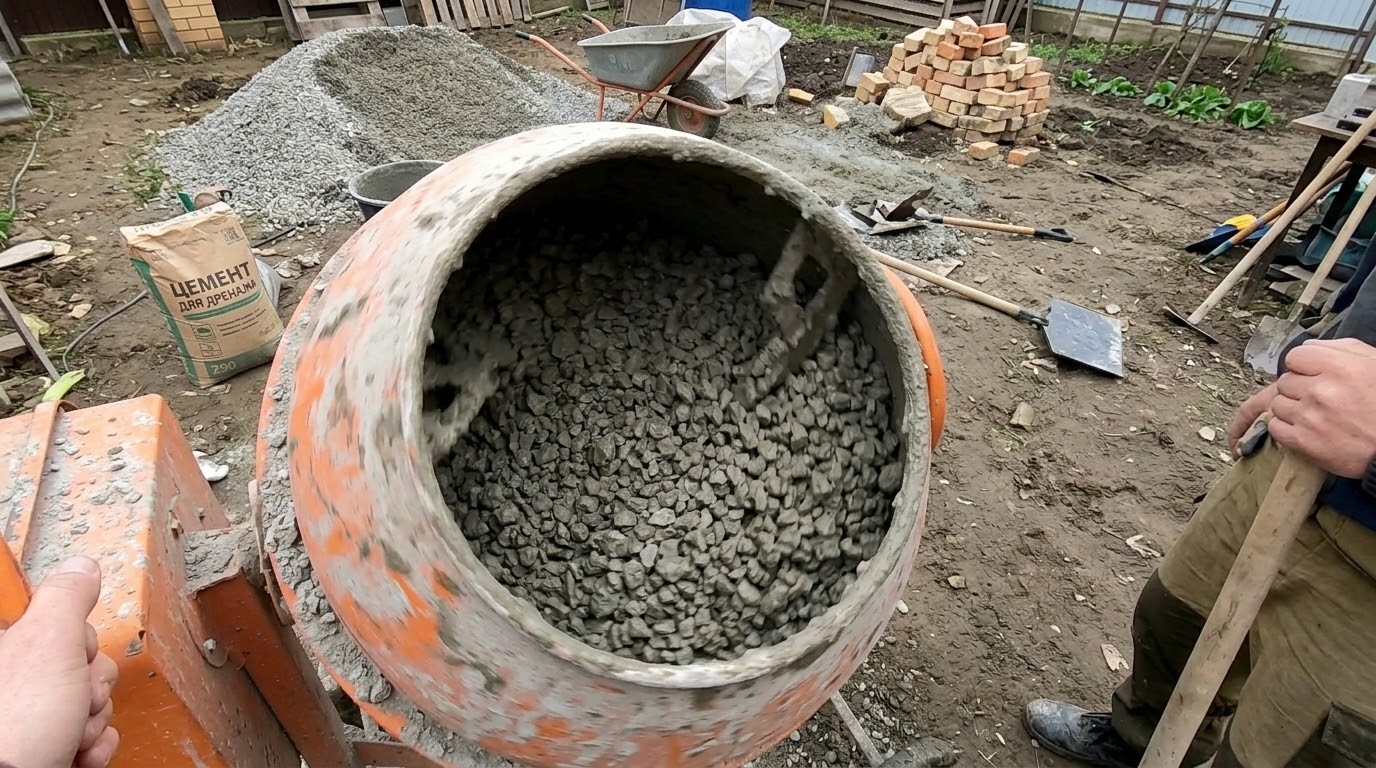

Пропорции и порядок загрузки компонентов
- Загрузка щебня: Гранитный щебень фракции 5-20 мм (мытый) загружается в бетоносмеситель. Объем загрузки: 60-70% объема барабана.
- Увлажнение щебня: Добавляется 30-40% расчетного объема воды. Перемешивание 1 минута. Цель: смочить поверхность зерен для адгезии цемента.
- Введение цемента: Сухой цемент засыпается в барабан с влажным щебнем. Перемешивание 2-3 минуты. Цемент обволакивает каждое зерно.
- Доводка водой: Оставшиеся 60-70% воды добавляются порционно. Контроль: оболочка блестит, на дне нет свободной воды. Избыток воды стекает вниз и закупоривает поры - это критическая ошибка.
Критические ошибки при замесе
Песок - бесспорный враг дренажного бетона. Даже 5% песка от массы заполнителя снижает коэффициент фильтрации на 50-70%. Вторая ошибка: В/Ц выше 0,40. Жидкое цементное тесто стекает с зерен щебня к нижней поверхности плиты, формируя водонепроницаемый слой толщиной 5-10 мм. Третья ошибка: уплотнение виброплитой массой более 90 кг. Вибрация перераспределяет цементное тесто, закрывая поры. Уплотнение выполняется только ручной трамбовкой или проглаживанием правилом.
Укладка плиты и уход за бетоном в период набора прочности
Распределение смеси и формирование уклона
Маяки устанавливаются из стального профиля с шагом 1,5-2 м. Высотные отметки контролируются нивелиром. Смесь распределяется между маяками, разравнивается правилом и слегка уплотняется ручной трамбовкой (2-3 удара на точку). После извлечения маяков оставшиеся борозды заполняются той же смесью. Жизнеспособность замеса: 60-90 минут при +20 °C. Площадь одной захватки: 5-10 м2.
Защита от пересыхания: укрытие пленкой
Сразу после укладки и уплотнения плита накрывается полиэтиленовой пленкой толщиной 100-150 мкм. Края пленки прижимаются щебнем или кирпичами. Срок укрытия: 3-5 суток при температуре +15-+25 °C. При температуре +5-+10 °C срок увеличивается до 7-10 суток. В жаркую погоду (свыше +30 °C) поверхность дополнительно увлажняется из распылителя 2-3 раза в сутки перед укрытием пленкой. Укладка трассового монтажного слоя и камня выполняется через 3-7 суток после заливки дренажного бетона.
Совет из практики от Корниенко Р.Л.: Мастера часто скептически относятся к дренажному бетону: "Рыхлый, ненадежный". Показываю образец, набравший прочность за 14 суток - молотком не разбивается. Секрет в В/Ц: если воды ровно столько, сколько нужно для гидратации (0,35-0,40), цементная оболочка на щебне получается прочной. Если воды много - оболочка стекает, и остается рассыпчатый щебень. Всегда делаю пробный замес 1 ведро перед началом основной заливки.
Сравнение дренажного бетона с альтернативными основаниями
Параметры для выбора типа основания
| Параметр | Дренажный бетон | Монолитный бетон М200 | Щебеночное основание |
|---|---|---|---|
| Водопроницаемость | 1000-3000 л/м2*ч | 0 (водоупор) | 5000+ л/м2*ч |
| Прочность на сжатие | М100-М150 | М200-М300 | - |
| Толщина слоя | 100-150 мм | 100-150 мм | 200-300 мм |
| Риск морозного пучения | Минимальный | Высокий | Минимальный |
| Несущая способность | Средняя | Высокая | Низкая-средняя |
| Стоимость за 1 м2 | 400-700 руб. | 600-1000 руб. | 200-400 руб. |
Стоимость дренажного бетона в смете мощения
При составлении сметы учитывается расход цемента и щебня на 1 м2 при заданной толщине. Пример: плита 100 мм, площадь 50 м2. Щебень 5-20 мм: 50*0,1*1,4 = 7 м3 (коэффициент рыхлости 1,4). Цемент М500: 7/6 = 1,17 м3 ≈ 1500 кг (60 мешков по 25 кг). Стоимость нарезки пробных образцов для испытания прочности включает стоимость погонного метра реза алмазным диском.
Частые вопросы о дренажном бетоне
Какой щебень использовать для дренажного бетона?
Гранитный щебень фракции 5-20 мм. Известняковый щебень не рекомендуется: он менее прочен и выделяет карбонаты при контакте с водой, провоцируя высолы. Мытый щебень обеспечивает лучшую адгезию цемента, чем немытый (глинистая пленка на зернах снижает прочность оболочки на 30-40%).
Через сколько дней после заливки бетона укладывать камень?
Минимум 3 суток при температуре +20 °C и выше. За это время бетон набирает 30-40% марочной прочности - достаточно для распределения монтажного слоя и укладки камня. Полная эксплуатационная нагрузка (пешеходы, автомобили) допускается через 14-28 суток.
Нужна ли арматура в дренажном бетоне?
Для пешеходных зон и парковок легковых автомобилей арматура не требуется: плита толщиной 100-150 мм на уплотненном щебне работает как распределительная мембрана, не испытывая изгибных нагрузок. Для зон с тяжелым транспортом (грузовики, спецтехника) укладывается сварная сетка 100x100 мм из проволоки диаметром 4-5 мм в нижнюю треть плиты.
