Как трамбовать брусчатку виброплитой: технология виброуплотнения гранита
Виброуплотнение брусчатки - финишная операция по осадке уложенных камней в монтажный слой при помощи виброплиты массой 90-200 кг с полиуретановым ковриком на подошве. Вибрация частотой 70-90 Гц передается через камень в гарцовку, уплотняя монтажный слой и заклинивая зерна песка вокруг тыльной стороны камня. Осадка при виброуплотнении: 8-15 мм. Количество проходов: 2-3. Без виброуплотнения камень "гуляет" при пешеходной нагрузке и проседает неравномерно при первых дождях. Виброуплотнение входит в систему технологий укладки гранитной брусчатки.
Содержание статьи
Зачем нужна виброплита при укладке брусчатки
Проблема: камень на рыхлом монтажном слое
Виброплита решает проблему: вибрация заставляет зерна гарцовки перераспределяться, заполняя пустоты под тыльной стороной камня. Камень осаживается на 8-15 мм (одинаково по всей площади). Гарцовка уплотняется вокруг камня, формируя "чашу" с максимальным контактом. Коэффициент уплотнения после обработки виброплитой: 0,95-0,98 (для сравнения: без уплотнения - 0,80-0,85).
Вторая функция: заполнение швов
Перед виброуплотнением швы просыпаются сухим кварцевым песком фракции 0-2 мм. Песок распределяется по поверхности щеткой. При проходе виброплиты камни вибрируют, песок проваливается вглубь шва. После каждого прохода швы досыпаются новой порцией песка. После 2-3 проходов швы заполнены на 95-100% глубины. На объектах с последующей эпоксидной затиркой этап просыпки песком пропускается - швы будут заполнены полимером.
Миф: достаточно осадки киянкой - виброплита портит камень
Киянка используется для предварительной установки камня на проектную высоту. Виброплита - для финишного уплотнения всей площади. Два этапа, не один. Без виброплиты гарцовка доуплотняется дождями и пешеходной нагрузкой - процесс неравномерный, длится 6-12 месяцев. За это время покрытие "волнится" - перепады 5-10 мм.
Выбор виброплиты: масса, частота, амплитуда
Параметры виброплиты для гранитной брусчатки
| Параметр | Пешеходные зоны | Парковки | Транспортные зоны |
|---|---|---|---|
| Масса плиты | 90-130 кг | 130-200 кг | 200-300 кг |
| Центробежная сила | 10-15 кН | 15-20 кН | 20-30 кН |
| Тип двигателя | Бензиновый / электрический | Бензиновый | Дизельный |
| Скорость прохода | 15-20 м/мин | 10-15 м/мин | 8-12 м/мин |
| Количество проходов | 2 | 2-3 | 3-4 |
Виброуплотнение на несвязанных и жестких основаниях
На несвязанном основании виброуплотнение обязательно: без него камень не зафиксирован в гарцовке. На жестком основании с битумным праймером виброплита применяется с осторожностью: при укладке на свежий раствор вибрация может сместить камни относительно проектных отметок. Набор прочности монтажного слоя 4-6 часов - оптимальный момент для виброуплотнения на жестком основании.
Полиуретановый коврик: защита лицевой грани
Зачем нужен коврик и какой толщины
Коврик не снижает эффективность уплотнения: вибрация передается камню через упругий полиуретан без потерь. Но песок и мелкие камешки, попавшие между подошвой и лицевой поверхностью, вминаются в мягкий полиуретан, а не царапают гранит. На колотой брусчатке (поверхность уже рельефная) коврик менее критичен, но все равно рекомендуется - вибрация от металлической подошвы может расколоть тонкие выступы колотой фактуры.
Вибрация без коврика: реальные повреждения
Коврик изнашивается за 500-1000 м2 уплотнения (2-5 объектов). Замена: 5 минут (крепление на болтах или липучке). На бучардированном граните (грубая шероховатая фактура) коврик изнашивается быстрее из-за абразивного контакта.

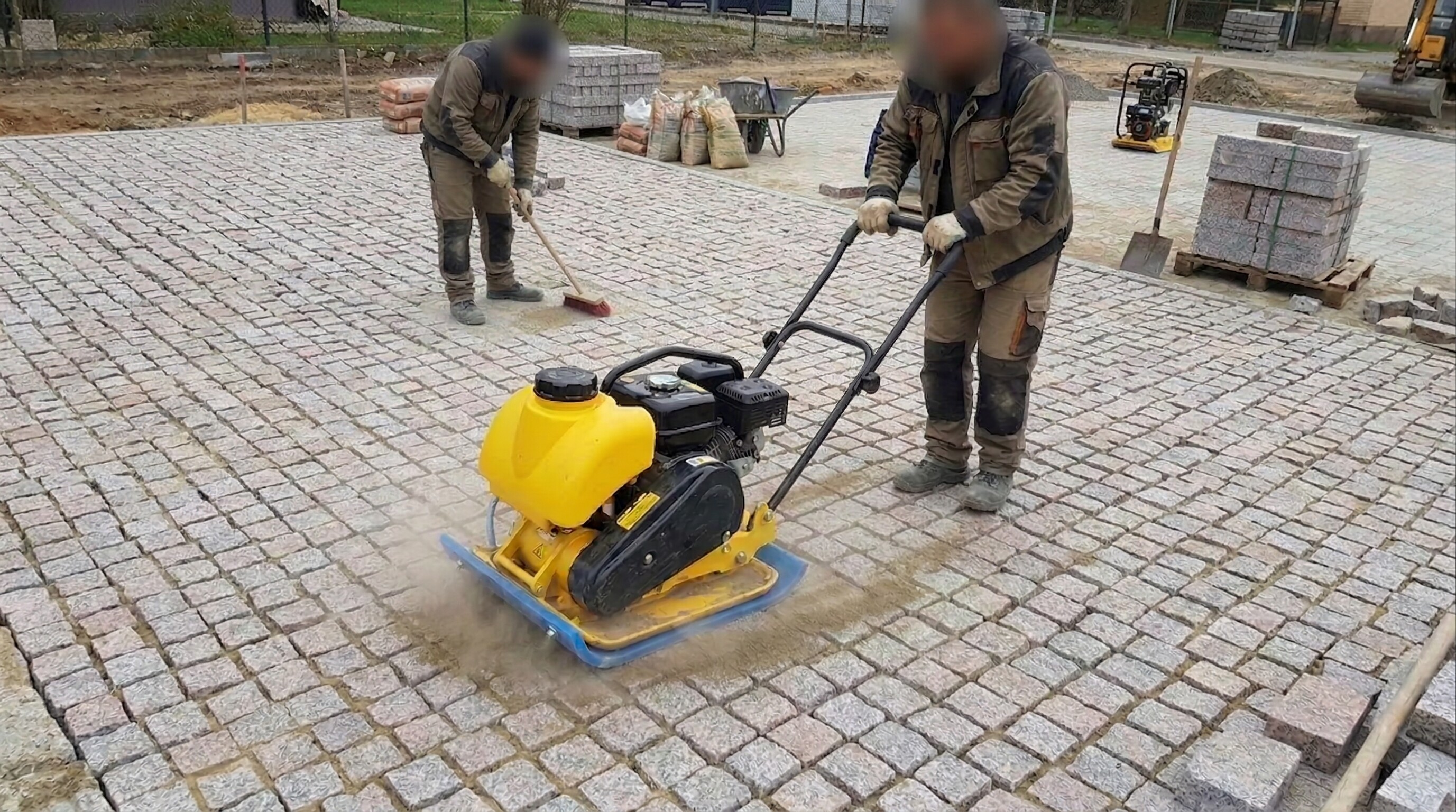

Техника проходов: направление, количество, скорость
Оптимальная схема проходов
- Просыпка швов: Сухая затирка рассыпается по поверхности и заметается щеткой в швы.
- 1-й проход: Виброплита проходит вдоль длинной стороны. Перекрытие соседних полос: 100-150 мм.
- Досыпка затирки: После первого прохода швы проседают на 5-10 мм. Досыпается затирка, заметается щеткой.
- 2-й проход: Перпендикулярно первому. Камни осаживаются равномерно в двух направлениях.
- Контроль: Правилом проверяется ровность покрытия. Перепад между соседними камнями: не более 2 мм. Если есть "провалы" - 3-й проход по проблемным зонам.
Контроль результата после виброуплотнения
На крупных объектах (от 200 м2) контроль выполняется геодезическим нивелиром: сравниваются фактические отметки покрытия с проектными. Отклонение от проекта более 5 мм указывает на неравномерную толщину монтажного слоя - необходим демонтаж и переукладка проблемного участка.
Ошибки при виброуплотнении и их последствия
Слишком тяжелая плита или слишком много проходов
Другая крайность: виброплита 60-80 кг (компактная бытовая). Центробежная сила 5-8 кН - недостаточно для уплотнения гарцовки. Камень вибрирует, но гарцовка не уплотняется. Результат аналогичен отсутствию виброуплотнения. Для углов и узких мест, куда не проходит виброплита, используется ручная трамбовка.
Виброуплотнение при отрицательных температурах
Минимальная температура для виброуплотнения: +5 °C. При температуре от 0 до +5 °C работы допустимы при условии, что гарцовка не промерзла. При отрицательных температурах виброуплотнение откладывается до весны. Камень укладывается на проектную отметку киянкой, а финишное уплотнение выполняется после оттаивания.
Частые вопросы о виброуплотнении брусчатки
Через какое время после укладки выполнять виброуплотнение?
На гарцовке (сухая смесь): сразу после укладки, до проливки водой. Вибрация в сухой смеси - наиболее эффективна (зерна свободно перемещаются). После проливки гарцовка начинает твердеть, виброуплотнение менее эффективно. На трассовом растворе: в течение 30-60 минут после укладки (пока раствор пластичный).
Можно ли уплотнять брусчатку виброплитой без коврика?
На колотой брусчатке с грубой фактурой - с осторожностью (поверхность уже рельефная, мелкие сколы не заметны). На полнопиленой, термообработанной и бучардированной - категорически нет. Металлическая подошва оставляет царапины и сколы, которые не поддаются ремонту.
Нужно ли виброуплотнение при укладке на бетон с адгезионным шламом?
При укладке на жесткий трассовый раствор или бетон вибрация ускоряет осадку камня в раствор и улучшает контакт. Но виброплита на свежем растворе может сместить камни. Альтернатива: осадка безынерционной киянкой каждого камня индивидуально без виброплиты.
