Как установить водоотводный лоток в брусчатку: технология интеграции гранитных лотков

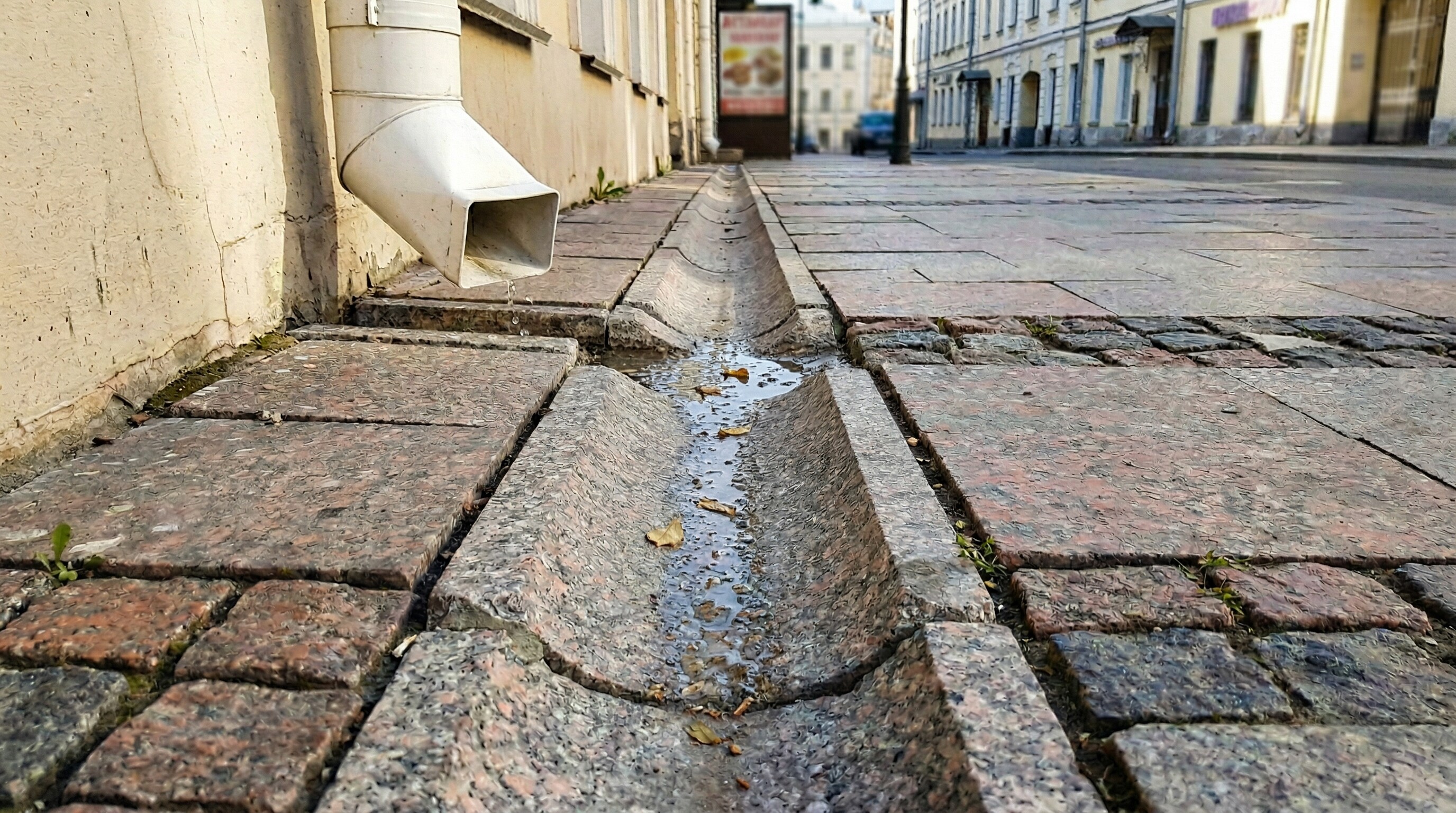

Гранитный водосток (водоотводный лоток) - профилированный элемент из натурального гранита, интегрируемый в плоскость мощения для сбора и отвода ливневых вод. Типовые размеры: ширина 130-200 мм, длина 250-500 мм, глубина желоба 25-50 мм. Водосток устанавливается вровень с поверхностью брусчатки вдоль линии водораздела или по периметру участка. Пропускная способность: 0,5-2 л/с на 1 погонный метр. Швы между лотком и камнем заполняются трассовой или эпоксидной затиркой. Гранитный водосток входит в систему технологий укладки гранитной брусчатки для организации поверхностного водоотвода.
Содержание статьи
Зачем нужен водосток в плоскости мощения
Проблема: вода стоит на покрытии при эпоксидной затирке
На мощении с полиуретановой или песчаной затиркой часть воды дренируется через швы. На покрытии с эпоксидной затиркой вода отводится только по поверхности - по уклону к точкам сбора. Гранитный лоток - линейный водосборник, перехватывающий воду по всей длине и направляющий ее к дождеприемнику. Без лотков вода скапливается у бордюров, стен зданий, ступеней - везде, где есть понижение рельефа.
Зимняя проблема: наледь на мощении
Водосточные лотки перехватывают воду до того, как она растечется по площади мощения. На участках входных групп (пандусы, ступени) линейный водоотвод обязателен по нормам безопасности. Расположение: поперек уклона, перед ступенями, на расстоянии 200-300 мм от первой проступи.
Миф: достаточно уклона покрытия - лотки не нужны
На площадках более 30 м2 с водонепроницаемой затиркой 1 уклона недостаточно. Вода должна быть перехвачена линейным водосборником (лоток) и направлена к точечному сбросу (дождеприемник). На площадках менее 15 м2 с уклоном к газону или в дренажную канаву лотки можно не устанавливать.
Совет из практики от Корниенко Р.Л.: На входной группе ресторана уложили полнопиленую брусчатку, затерли эпоксидкой, сделали уклон 1,5% от двери. Формально все правильно. Но уклон направлен к ступеням лестницы, а лотка перед ступенями нет. Дождевая вода стекает по мощению прямо на ступени. Зимой - каток. Поставили линейный гранитный лоток поперек уклона перед ступенями, подключили к дождеприемнику. Проблема решена. Стоимость лотков (6 погонных метров): 30 000 руб. Стоимость потенциальных исков за травмы - несопоставимо больше.
Гранит vs бетон: преимущества гранитных лотков
Прочность и морозостойкость гранита
| Параметр | Гранитный лоток | Бетонный лоток | Пластиковый лоток |
|---|---|---|---|
| Водопоглощение | Менее 0,5% | 5-8% | 0% |
| Морозостойкость | F300+ | F100-F200 | Не регламентируется |
| Прочность на сжатие | 200-300 МПа | 30-50 МПа | Не применимо |
| Эстетика в мощении | Единый материал с брусчаткой | Контрастная (серый бетон) | Пластик заметен |
| Срок службы | 80-100 лет | 15-25 лет | 10-15 лет |
Эстетическая совместимость с гранитной брусчаткой
На объектах с полнопиленой гранитной брусчаткой гранитный лоток - единственный эстетически корректный выбор. Лоток фрезеруется из того же месторождения, что и основной камень: по цвету и зерну отличить лоток от брусчатки невозможно. Пластиковые лотки с решеткой допустимы на транспортных зонах, где эстетика второстепенна.
Монтаж гранитного водостока в мощение
Установка на бетонное основание
- Разметка линии водоотвода: Линия лотков привязывается к уклонам покрытия. Лотки устанавливаются в нижних точках рельефа, поперек направления стока.
- Подготовка основания: Траншея шириной лотка + 100 мм, глубиной: высота лотка + 100-150 мм (бетонная подушка). Дно уплотняется.
- Бетонная подушка: Бетон М200 укладывается на дно траншеи. Толщина: 100-150 мм. Уклон подушки: 0,5-1% в сторону дождеприемника.
- Установка лотков: Лотки устанавливаются на свежий бетон, выравниваются по шнурку. Стыки между элементами: 3-5 мм, заполняются трассовым раствором.
- Обмазка бортов: Борта лотков обмазываются трассовым раствором толщиной 20-30 мм. Брусчатка укладывается вплотную к раствору.
Стык лотка с брусчаткой: затирка и гидроизоляция
На объектах с эпоксидной затиркой швов критично, чтобы стык лотка с камнем тоже был водонепроницаемым. Если шов лотка проницаемый - вода уходит под мощение мимо лотка, и весь водоотвод теряет смысл. Гранитный лоток обладает тем же нулевым водопоглощением, что и брусчатка, поэтому эпоксидная затирка одинаково надежно работает на обоих элементах.
Уклоны лотков и подключение к ливневой канализации
Продольный уклон желоба: 0,5-1%
На участке длиной 10 м при уклоне 1% перепад высоты лотка: 100 мм. Лоток в начале линии выше, в конце (у дождеприемника) - ниже. При двухстороннем уклоне (водораздел в центре) лотки расходятся к двум точкам сброса. Расчет уклонов выполняется на стадии проекта.
Подключение к точечному дождеприемнику
Пропускная способность системы рассчитывается по формуле: площадь водосбора * интенсивность осадков * коэффициент стока. Для гранитной брусчатки с эпоксидной затиркой коэффициент стока: 0,85-0,95 (почти вся вода стекает). Для покрытия с песчаной затиркой: 0,4-0,6 (часть фильтруется).
Ошибки при устройстве водоотвода и их последствия
Три ошибки, превращающие водоотвод в декорацию
Четвертая ошибка: установка лотка на гарцовку вместо бетона. От горизонтальных нагрузок (колеса автомобилей) лоток смещается в рыхлой гарцовке. Через 1-2 сезона линия лотков "гуляет" на 5-10 мм по высоте, вода застаивается в низких точках. Бетонное основание под лотками обязательно даже при укладке остальной брусчатки на гарцовку. После установки лотков и укладки камня выполняется виброуплотнение: плита не должна заходить на лоток, поскольку ударная нагрузка способна сколоть кромку желоба.
Совет из практики от Корниенко Р.Л.: На одном объекте заказчик попросил поставить бетонные лотки вместо гранитных - "экономия 60000 руб." На гранитной площадке из серого камня серые бетонные лотки первые два года смотрелись терпимо. Через 7 лет: бетон начал крошиться (морозостойкость F150, а зим было уже 150+ циклов - с учетом перепадов день/ночь). Канавки забились обломками бетона. Водоотвод перестал работать. Замена на гранитные лотки стоила уже 120000 руб. (демонтаж + новые лотки + переустановка). Правило: гранит на 80+ лет, бетон на 15-25.
Водостоки на площадках с деформационными швами
Лоток, установленный по линии деформационного шва, выполняет двойную функцию: отводит воду и компенсирует температурные деформации покрытия. Стык лотка с брусчаткой в зоне деформационного шва заполняется эластичным герметиком, а не жесткой затиркой. На жестких бетонных основаниях с битумным праймером лотки фиксируются на монтажный раствор поверх гидроизоляционного слоя.
Частые вопросы о гранитных водостоках
Можно ли использовать пластиковые лотки с решеткой вместо гранитных?
Можно на транспортных зонах, где эстетика второстепенна. Пластиковые лотки (класс нагрузки A-C) дешевле и проще в монтаже. Но на пешеходных зонах и входных группах с гранитной брусчаткой гранитный лоток визуально создает единое покрытие: тот же камень, та же фактура, тот же цвет.
Через какое расстояние устанавливать дождеприемники?
На линейных участках: через 10-15 м (максимальная длина сплошной линии лотков). На площадках: в каждой нижней точке рельефа. На парковках: 1 дождеприемник на 100-150 м2 площади водосбора.
Нужно ли чистить гранитные лотки?
Да. Осенью после листопада и весной после таяния снега. В желобе накапливается мусор, песок, листья. Чистка: промывка водой под давлением или ручная выборка. Периодичность: 2 раза в год. Засоренный лоток: вода переливается на покрытие.
