Как укладывают брусчатку вдоль трамвайных путей: технология виброизоляционного примыкания
Виброизоляционное примыкание гранитной брусчатки к трамвайным рельсам на Чистых прудах представляет собой сложный конструктивный узел, отвечающий за физическое разделение каменного покрытия и стального полотна. При отсутствии специального демпферного профиля вибрационные волны от многотонных вагонов передаются на монтажный слой и разрушают структуру шва в течение одного-двух зимних сезонов. Инженерная задача заключается в создании эластичного барьера между двумя материалами с принципиально разной физикой температурного расширения и динамического отклика. Карта инженерных решений по мощению на знаковых объектах Москвы позволяет оценить масштаб подобных задач и сравнить подходы разных проектных бюро.
Содержание статьи
Механизм разрушения мощения от вибрации рельсового транспорта
Передача кинетической энергии от рельса к каменному массиву
Рельсовый транспорт генерирует низкочастотные вибрационные волны в диапазоне от 20 до 80 герц при каждом прохождении подвижного состава по стыку пути. Стальной рельс выполняет функцию волновода, передающего механическую энергию непосредственно на прилегающее каменное покрытие. За один рабочий день по маршруту проходит до 200 трамвайных вагонов, и каждый из них наносит микроудар по структуре шва. Без демпферного барьера цементная гарцовка в зоне контакта превращается в порошок за период от шести до 12 месяцев эксплуатации.
Процесс усугубляется сезонным температурным расширением стального полотна. Коэффициент линейного расширения стали составляет 12 микрометров на метр на градус Цельсия, а у гранита этот показатель не превышает восьми. Разница в 3-4 микрометра на каждый метр рельса и градус перепада суммируется за полный годовой цикл и вызывает механическое выдавливание крайних рядов брусчатки из монтажного слоя. Проблема разрушения цементного шва здесь проявляется кратно сильнее, чем на пешеходных участках.
Вторичные дефекты: разгерметизация и морозное пучение

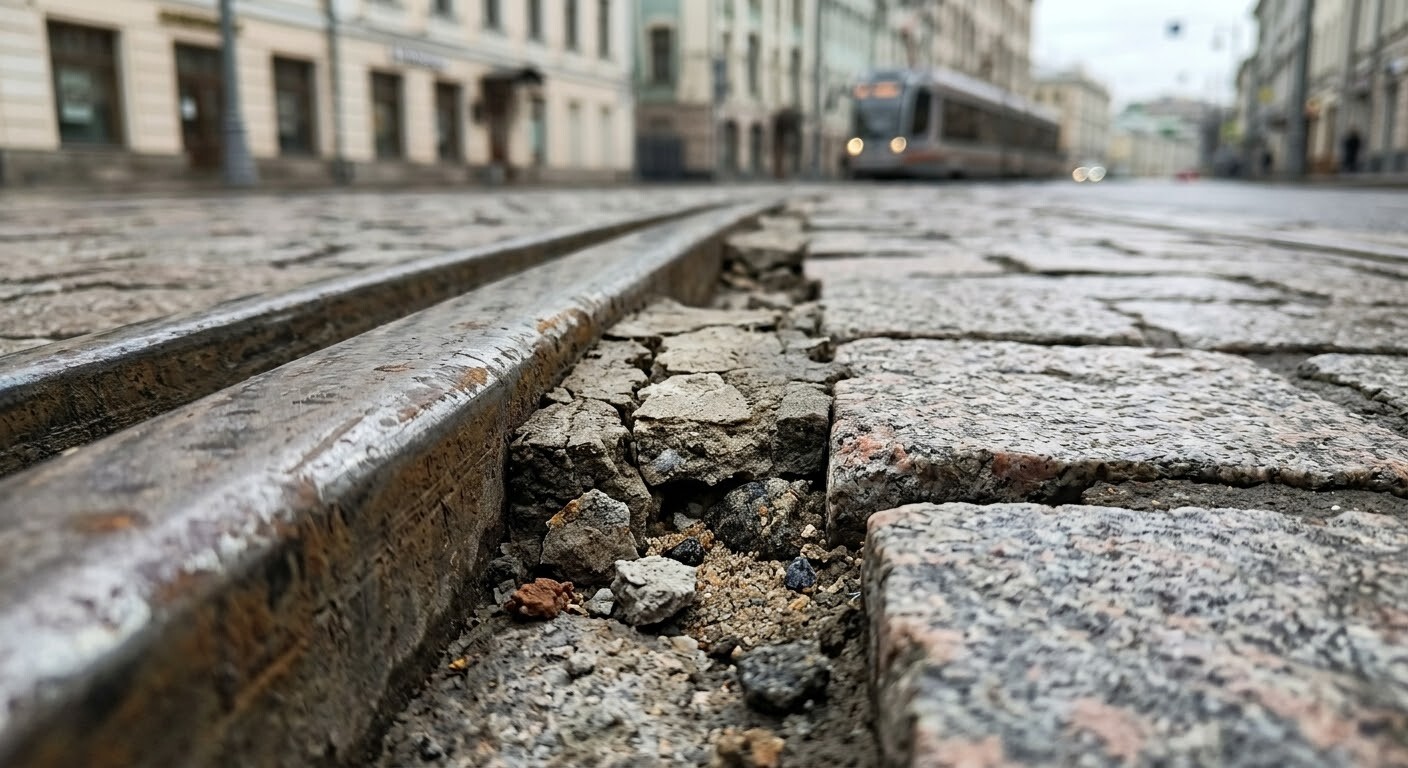

Раскрытие шва между камнем и рельсом создает каналы для проникновения дождевой и талой воды в подстилающие слои дорожной одежды. Влага накапливается в зоне контакта гарцовки с бетонным основанием и при замерзании увеличивается в объеме на 9 процентов. Возникающее морозное пучение выталкивает камень из монтажного ложа с силой, способной сместить блок весом до 5 килограммов на 3-4 миллиметра за 1 цикл замерзания-оттаивания. После 10-15 таких циклов крайний ряд брусчатки полностью теряет фиксацию.
Параллельно развивается процесс колейности покрытия: расшатанные камни смещаются под горизонтальными нагрузками при торможении и разгоне транспорта. Деформация распространяется от зоны рельса вглубь покрытия, постепенно захватывая второй и третий ряды. Попытки устранить дефект точечной подливкой цементного раствора дают временный эффект не более одного сезона, после чего цикл разрушения повторяется.
Миф: герметик без демпферного профиля справится с вибрацией трамвая
Подрядчики регулярно пытаются упростить конструкцию примыкания, заменяя демпферный профиль толстым слоем битумной мастики или полиуретанового герметика. Расчет показывает, что герметик толщиной 3-5 миллиметров рассеивает не более 20 процентов кинетической энергии подвижного состава. Демпферный профиль толщиной 8-15 миллиметров из экструдированного полиуретана поглощает до 95 процентов вибрации за счет объемной деформации полимерных цепочек. Каждый компонент выполняет свою функцию: профиль гасит вибрацию, герметик обеспечивает гидроизоляцию. Исключение любого из элементов приводит к ускоренной деградации конструкции.
Конструкция демпфирующего узла примыкания
Принцип работы многослойного амортизатора
Демпферный профиль из экструдированного полиуретана или прессованной резиновой крошки монтируется непосредственно в пазухи рельса и повторяет геометрию его сечения. Материал профиля подбирается с учетом способности сохранять упругость при температурах до минус 40 градусов Цельсия, что критично для условий зимней эксплуатации в московском регионе. Профиль выполняет двойную функцию: поглощает вибрационные волны, переводя механическую энергию в тепловую, и одновременно компенсирует термическое расширение стального полотна. Толщина профиля составляет от 8 до 15 миллиметров и определяется расчетной амплитудой сезонных деформаций.

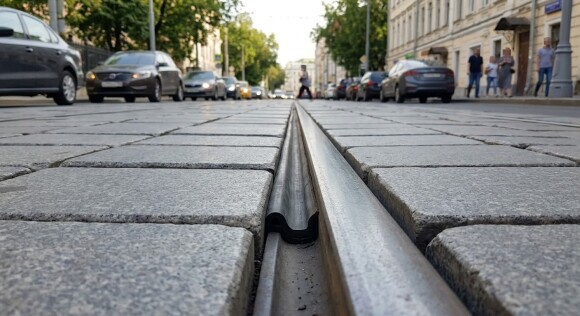

Между демпферным профилем и торцом гранитного блока формируется деформационный зазор шириной от 5 до 10 миллиметров. Этот зазор заполняется горячей битумно-полимерной мастикой или двухкомпонентным полиуретановым герметиком. Заполнитель обеспечивает полную гидроизоляцию узла, исключая проникновение влаги в основание. При правильном проектировании и монтаже общая конструкция работает как единый амортизирующий элемент, рассеивающий до 95 процентов кинетической энергии подвижного состава.
Алгоритм монтажа: последовательность операций
Процесс устройства виброизоляционного примыкания регламентируется жесткой технологической картой. На первом этапе боковые грани (шейка) рельса очищаются от коррозии, масел и пылевидных загрязнений, после чего металл обрабатывается адгезионным антикоррозийным праймером. На втором этапе в пазухи рельса устанавливается демпферный профиль, который фиксируется механическим прижатием или специализированным клеевым составом. Третий этап включает укладку гранитных элементов на полимерцементное основание вплотную к профилю с формированием технологического зазора шириной от 5 до 10 миллиметров. Финальный этап - заливка деформационного зазора горячей мастикой или герметиком при температуре воздуха не ниже плюс 5 градусов.
Инженерная рекомендация: При монтаже демпферного профиля критично обеспечить плотное, без зазоров прилегание к шейке рельса по всей длине. Если профиль свободно болтается, вибрация проходит через воздушную подушку и достигает камня практически без ослабления. Для надежности профиль необходимо фиксировать каждые 30-40 сантиметров металлическими прижимными пластинами.
Требования к формату камня и монтажному слою
Полнопиленая брусчатка как единственный допустимый формат
Полнопиленая брусчатка с допуском по геометрии не более 1 миллиметра на погонный метр является единственным допустимым форматом камня для зоны трамвайного примыкания. Колотый камень с "рваными" гранями делает невозможным формирование равномерного деформационного зазора: в одних точках щель окажется слишком узкой для компенсации термического расширения, в других - слишком широкой для надежной герметизации. Подробнее о специфике работы с пиленым камнем и требованиях к точности геометрии изложено в материале об особенностях укладки полнопиленой брусчатки. Толщина камня в транспортной зоне должна составлять не менее 80 миллиметров для обеспечения достаточной несущей способности при динамических нагрузках.
Торцевые грани камня, обращенные к рельсу, проходят дополнительную обработку: с кромки снимается фаска размером 2 на 2 миллиметра для предотвращения сколов при температурных микросдвигах. Использование камня с колотым верхом допускается для формирования противоскользящей фактуры, но боковые стенки в обязательном порядке должны быть распилены на станке.
Полужесткое основание и адгезионный контактный слой
Монтажный слой в зоне примыкания формируется из полимерцементного раствора с высокой деформативностью, способного выдержать до 1000 циклов нагрева и замерзания без потери адгезионной прочности. Применение обычной гарцовки в этой зоне категорически запрещено, поскольку сухая цементно-песчаная смесь не обладает эластичностью и разрушается от высокочастотных вибраций за один эксплуатационный сезон. Перед нанесением клеевого состава на бетонное основание наносится адгезионный шлам, обеспечивающий химико-механическую связь камня с несущей плитой. Толщина монтажного слоя варьируется от 10 до 15 миллиметров и контролируется оптическим нивелиром с точностью до 2 миллиметров на трехметровом правиле.
Герметизация деформационного шва между гранитом и рельсом
Горячая битумно-полимерная мастика: технология нанесения
Горячая мастика на основе модифицированного битума с SBS-полимерами применяется при герметизации протяженных деформационных швов в транспортных зонах. Состав разогревается в плавильном котле до рабочей температуры от 160 до 180 градусов Цельсия, при которой его вязкость позволяет заполнить все полости шва без пустот. После остывания материал сохраняет эластичность при отрицательных температурах до минус 40 градусов, что подтверждено лабораторными испытаниями на циклическое деформирование. Нанесение мастики производится строго при температуре воздуха выше плюс 5 градусов и на сухие поверхности камня и рельса.
Адгезионная прочность горячей мастики к граниту составляет от 0,3 до 0,5 мегапаскаля, что достаточно для компенсации сдвиговых нагрузок от проходящего подвижного состава. Расход материала на 1 погонный метр шва глубиной 30 миллиметров и шириной 10 миллиметров составляет от 250 до 300 граммов. Срок эксплуатации мастичного шва при соблюдении технологии нанесения достигает от семи до 10 лет до первого профилактического ремонта.
Двухкомпонентный полиуретановый герметик: альтернативная технология
Двухкомпонентные полиуретановые составы представляют собой реактивные системы, где смола и отвердитель смешиваются непосредственно перед нанесением в пропорции, заданной производителем. После полимеризации (от 24 до 48 часов) формируется монолитный эластичный шов с компрессионным модулем упругости от двух до пяти мегапаскалей. Полиуретановый герметик превосходит битумную мастику по стойкости к агрессивным средам: он не разрушается антигололедными реагентами и выдерживает контакт с горюче-смазочными материалами без потери адгезии. Срок эксплуатации полиуретанового шва достигает от 12 до 15 лет.
Ограничением технологии является высокая чувствительность к влажности при нанесении. Содержание влаги на поверхности камня выше 4 процентов снижает адгезию полиуретана на 30-40 процентов. По этой причине работы выполняются исключительно на сухих поверхностях после кварцевания шва сжатым воздухом. Стоимость полиуретанового герметика превышает цену битумной мастики в три-четыре раза, что компенсируется увеличенным межремонтным интервалом.
Инженерная рекомендация: На объектах с высокой интенсивностью движения целесообразен комбинированный подход: нижние две трети глубины шва заполняются горячей мастикой (она дешевле и быстрее набирает прочность), а верхняя треть - полиуретановым герметиком, который лучше сопротивляется истиранию колесами. Такой "сэндвич" сочетает экономичность с максимальной долговечностью.
Сравнительный анализ герметизирующих составов
Физико-механические характеристики материалов для зоны трамвайного примыкания
| Параметр | Битумно-полимерная мастика | Полиуретановый герметик | ЦПС (для сравнения) |
|---|---|---|---|
| Эластичность при -20 C | Высокая (сохраняет текучесть) | Максимальная (высокий модуль упругости) | Отсутствует (жесткий шов) |
| Адгезия к граниту и стали | Отличная (с праймером) | Отличная | Низкая к стали |
| Стойкость к реагентам и ГСМ | Удовлетворительная | Высокая | Низкая (разрушается) |
| Срок службы в транспортной зоне | От семи до 10 лет | От 12 до 15 лет | От одного до двух лет |
| Ориентировочная стоимость | Базовая | В три-четыре раза выше | Минимальная |
Экономическая оценка решений по стоимости жизненного цикла
Прямое сопоставление затрат на погонный метр шва показывает очевидное преимущество битумной мастики: ее стоимость с учетом работ составляет от 800 до 1200 рублей за погонный метр. Полиуретановый герметик обходится в 3000 - 4000 рублей за тот же объем работ. При анализе стоимости жизненного цикла (LCC) картина меняется: мастичный шов требует профилактической замены каждые семь-восемь лет с полной расчисткой и повторной заливкой, что включает затраты на ограждение проезжей части и перенаправление транспортного потока. Полиуретановый шов сохраняет работоспособность до 15 лет, что исключает промежуточный ремонт и связанные с ним логистические издержки. Подробнее о методике расчета сметной стоимости мощения и учете скрытых затрат рассказано в соответствующем разделе.
Частые вопросы о виброизоляции мощения у трамвайных путей
Можно ли уложить колотую брусчатку рядом с рельсом?
Колотая брусчатка не подходит для зоны трамвайного примыкания по причине нестабильной ширины деформационного шва. Рваные грани камня не позволяют обеспечить равномерный зазор между гранитом и демпферным профилем, что приводит к неравномерному заполнению герметиком и локальной потере гидроизоляции. Для этой зоны применяется исключительно полнопиленая брусчатка с допуском по геометрии не более 1 миллиметра на погонный метр. Допускается использование камня с пиленым низом и колотым верхом, где боковые грани распилены на станке.
Как часто нужно менять герметик в зоне рельса?
Интервал профилактической замены зависит от типа герметизирующего состава и интенсивности движения. Битумно-полимерная мастика при маршрутном трафике от 100 до 200 трамвайных составов в сутки требует ревизии через семь-восемь лет эксплуатации. Полиуретановый герметик сохраняет работоспособность до 15 лет при аналогичных условиях. Визуальные признаки необходимости замены - появление продольных трещин на поверхности шва и отслоение герметика от боковых граней камня или рельса.
Зачем нужен демпферный профиль, если можно залить шов одним герметиком?
Герметик без демпферного профиля не способен погасить низкочастотные вибрационные волны, которые проходят через тонкий слой заполнителя практически без ослабления. Профиль из экструдированного полиуретана толщиной от 8 до 15 миллиметров работает как объемный амортизатор, абсорбирующий механическую энергию за счет внутреннего трения полимерных цепочек. Герметик выполняет функцию гидроизолирующей мембраны и защиты профиля от атмосферных воздействий. Оба элемента работают в паре, и исключение любого из них приводит к ускоренной деградации конструкции.
