Монтаж гранитной брусчатки на системы снеготаяния: инженерная теплофизика и технологии укладки

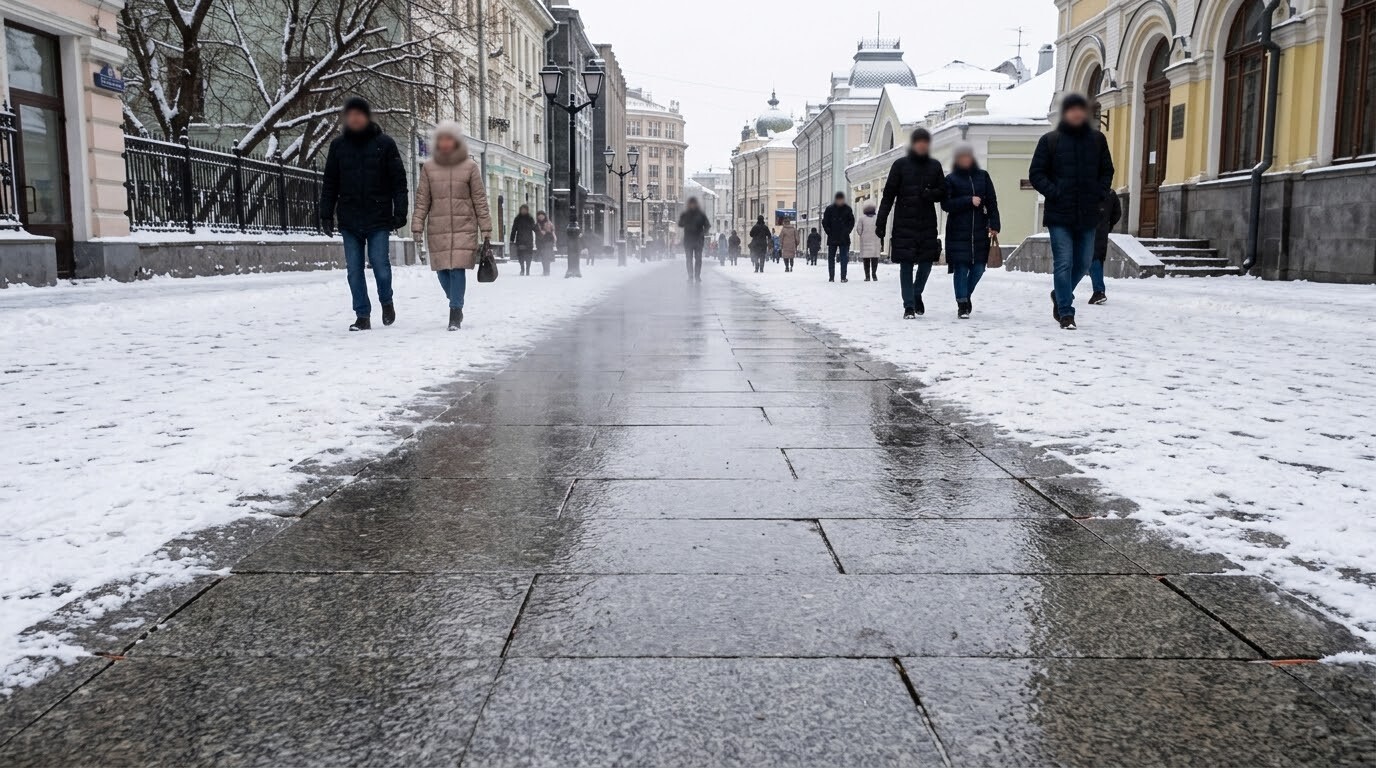

Монтаж гранитной брусчатки на системы кабельного снеготаяния на территории Кузнецкого моста объединяет задачи теплофизики и дорожного строительства в одном конструктивном узле. Интеграция электрических нагревательных контуров в подстилающий слой под камнем позволяет исключить механическую и химическую очистку покрытия от наледи, которая неизбежно разрушает минеральную структуру гранита и коррозирует затирку швов. Технология требует бескомпромиссной точности при закладке каждого слоя: ошибка в толщине стяжки или шаге укладки кабеля снижает коэффициент полезного действия системы до уровня бытового обогревателя. Полный обзор инженерных решений на знаковых объектах мощения в Москве позволяет оценить диапазон применяемых технологий.

Физика разрушения: обледенение и термические деформации гранита

Механическая деградация при ручной очистке наледи

Обледенение гранитного покрытия на наклонных участках формируется в периоды температурных колебаний вокруг нулевой отметки, когда дневное таяние сменяется ночным замерзанием. Ледяная корка образуется в первую очередь в зонах со сложным рельефом: на пандусах, ступенях и участках с уклоном свыше 3 процентов. Попытки механического удаления льда при помощи металлического инструмента вызывают необратимое повреждение термообработанной или бучардированной поверхности камня. Глубина царапин от стального скребка достигает 0 целых 3-5 десятых миллиметра, что на шероховатой фактуре заметно невооруженным глазом.

Проблема затрагивает и торцевые кромки камня: ударные нагрузки от лома провоцируют сколы фаски, после чего край блока теряет геометрию и начинает цеплять подошвы пешеходов. Ремонт механически поврежденной поверхности технически невозможен без полной замены элемента мощения, что многократно удорожает содержание объекта. Современный подход к зимней эксплуатации премиального каменного покрытия исключает любой физический контакт инструмента с лицевой гранью.

Химическая эрозия швов антигололедными реагентами

Хлоридные реагенты (техническая соль, хлорид кальция) при контакте с цементным связующим шва инициируют химическую реакцию с образованием хлоралюмината кальция. Этот продукт увеличивается в объеме относительно исходного цемента, создавая внутреннее напряжение, которое разрывает структуру затирки изнутри. Через три-четыре сезона регулярного применения реагентов цементно-песчаный шов теряет до 60 процентов прочности и начинает вымываться дождевой водой. Параллельно на поверхности камня появляются высолы в виде белого кристаллического налета карбоната кальция. Детальный анализ механизмов разрушения гранита солью показывает, что кумулятивный эффект не зависит от породы камня и проявляется на любом силикатном минерале.

Встроенная система кабельного снеготаяния физически исключает необходимость применения химических реагентов. Электрический контур поддерживает температуру лицевой поверхности камня выше точки замерзания, обеспечивая немедленный переход осадков в жидкую фазу и их удаление через систему поверхностного водоотведения.

Миф: кабельный подогрев разрушает структуру гранита изнутри

Опасение заказчиков связано с представлением о постоянном нагреве камня изнутри. В реальности электрический контур включается периодически (при выпадении осадков и снижении температуры ниже плюс 3 градусов) и поднимает температуру лицевой поверхности до плюс 5-8 градусов - минимума, достаточного для перехода снега в жидкую фазу. Кристаллическая структура гранита стабильна до 800 градусов. Риск представляет не нагрев, а резкий термошок при аварийном отключении системы в сильный мороз, для чего контроллер предусматривает режим плавного снижения мощности.

Алгоритм послойного монтажа дорожной одежды с термокомпенсацией

Теплоизоляция основания и армирование контура

Конструкция дорожной одежды с кабельным снеготаянием формируется на жестком бетонном основании, поскольку гибкое песчано-щебеночное основание не обеспечивает стабильного теплового контакта между кабелем и монтажным слоем. На несущую плиту укладывается слой экструдированного пенополистирола (ЭППС) плотностью от 35 до 45 килограммов на кубический метр. Этот теплоизолирующий экран блокирует отток тепловой энергии в нижние слои грунта, направляя весь поток вверх к лицевой поверхности камня. Без теплоизоляции до 40 процентов электрической мощности расходуется на бесполезный прогрев бетонного массива и подстилающего грунта.

Поверх утеплителя фиксируется металлическая армирующая сетка из проволоки диаметром 4 миллиметра с ячейкой 50 на 50 миллиметров. Сетка выполняет двойную функцию: задает пространственную жесткость для последующей стяжки и служит монтажной базой для крепления греющего кабеля пластиковыми хомутами. Сетка укладывается на полимерные дистанционные прокладки высотой от 10 до 15 миллиметров для обеспечения полного охвата арматуры бетоном.

Раскладка кабеля и заливка защитной стяжки

К армирующей сетке крепится греющий кабель резистивного или саморегулирующегося типа. Шаг укладки рассчитывается индивидуально для обеспечения удельной мощности в диапазоне от 300 до 400 ватт на квадратный метр. Для пешеходных зон достаточно нижней границы диапазона, для участков с автомобильным движением и повышенным обдувом мощность увеличивается до 400 ватт. Петли кабеля не должны пересекаться и располагаются на расстоянии не менее 50 миллиметров от металлических конструкций (водоотводных лотков, крышек люков).

После фиксации кабельного контура выполняется заливка мелкозернистым бетоном класса В15 или специализированным цементным ровнителем. Толщина защитной стяжки составляет от 30 до 50 миллиметров. Стяжка одновременно выполняет три функции: защищает изоляцию кабеля от продавливания острыми гранями камня, аккумулирует тепловую энергию и распределяет точечную нагрузку от пешеходного или транспортного трафика. Время набора прочности стяжки до начала монтажа камня составляет не менее 7 суток при температуре воздуха выше плюс 10 градусов.

Совет из практики от Корниенко Р.Л.: Основная ошибка, которую я наблюдаю на объектах, - это экономия на толщине стяжки. Если слой бетона над кабелем меньше 25 миллиметров, при укладке тяжелой брусчатки на клей острые грани камня продавливают стяжку и повреждают изоляцию провода. Обнаружить такой дефект до запуска системы невозможно, а ремонт потребует полного демонтажа покрытия.

Строительная теплофизика каменного массива

Тепловая инерция и ограничения по толщине камня

Тепловая инерция каменного массива определяется произведением его плотности, удельной теплоемкости и толщины. При использовании гранита с плотностью 2600 - 2700 килограммов на кубический метр и удельной теплоемкостью 0,79 килоджоуля на килограмм оптимальная толщина составляет от 30 до 80 миллиметров. Камень толщиной 100 миллиметров и более формирует чрезмерный термический барьер: греющий контур расходует энергию на прогрев данного камня, не успевая поднять температуру лицевой поверхности до начала интенсивного выпадения осадков. В результате снег тает не на поверхности, а в зоне контакта камня с монтажным слоем, создавая ледяную прослойку внутри конструкции.

Тип обработки поверхности также влияет на эффективность системы. Термообработанный гранит с раскрытыми порами отдает тепло в атмосферу на 10-15 процентов быстрее полированного камня за счет увеличенной площади теплообмена. Бучардированная поверхность показывает промежуточные результаты. При проектировании системы снеготаяния тип обработки камня учитывается в расчете удельной мощности контура.

Монтаж камня на термостойкий клеевой состав

Клеевой состав для монтажа камня на систему подогрева должен выдерживать рабочий диапазон температур от -40 до +80 градусов Цельсия без потери адгезионной прочности. Стандартные клеи не рассчитаны на циклический нагрев и теряют эластичность после 200-300 термических циклов. Для системы снеготаяния применяются составы с деформативностью S1 или S2, подтвержденной лабораторными испытаниями. Перед нанесением клея на стяжку обязательно наносится адгезионный шлам, обеспечивающий химическую связь между бетоном и полимерцементным составом.

Заполнение технологических швов между элементами мощения выполняется термостойкой затиркой на цементно-полимерной основе. Эта затирка компенсирует микросдвиги камня при нагреве массива и не растрескивается при перепаде температур от -30 до +60 градусов. Ширина шва при использовании полнопиленой брусчатки составляет от 3 до 5 миллиметров и контролируется дистанционными крестиками.

Деформационные швы и управляющая автоматика

Компенсационные швы на площадях с подогревом

Термическое расширение каменного массива при работе системы подогрева создает деформационные нагрузки, которые при отсутствии компенсационных швов приводят к выпучиванию покрытия и растрескиванию крайних рядов камня. На площадях свыше 15-20 квадратных метров швы нарезаются с шагом от 3 до 5 метров, прорезая как брусчатку, так и защитную стяжку до уровня теплоизоляционного слоя. Глубина прорези строго контролируется бензиновым шворезчиком для предотвращения повреждения кабельного контура. Швы заполняются эластичным полиуретановым герметиком, а не термостойкой затиркой, которая в узлах максимального напряжения разрушается за один отопительный сезон.

Линии компенсационных швов проектируются таким образом, чтобы не пересекать петли греющего кабеля. При невозможности обхода кабель в зоне шва заключается в защитную гофрированную трубку из термостойкого полипропилена. Ширина деформационного шва составляет от 8 до 12 миллиметров и определяется расчетной амплитудой термических деформаций каменного массива.

Метеостанция и позиционирование датчиков

Автоматическое управление системой снеготаяния осуществляется метеостанцией, которая активирует нагрев при совпадении двух условий: температура воздуха ниже плюс 3 градусов и датчик осадков фиксирует выпадение влаги. Датчик температуры заглубляется в стяжку на глубину от 10 до 15 миллиметров от лицевой поверхности камня и размещается в геометрическом центре обогреваемой зоны. Датчик осадков монтируется заподлицо с мощением в точке максимально вероятного скопления снега (как правило, у бордюрного камня или ограждения). Провода датчиков прокладываются в защитных каналах и выводятся к контроллеру через герметичные кабельные вводы.

Ошибки в позиционировании датчиков снижают эффективность системы на 30-50 процентов и увеличивают расход электроэнергии. Размещение температурного сенсора слишком близко к краю обогреваемой зоны приводит к преждевременному отключению контура, когда центральная часть покрытия еще покрыта наледью.

Совет из практики от Корниенко Р.Л.: Для контроля корректной работы системы я рекомендую установить тепловизионный смотровой люк в покрытие - гранитную плитку на магнитах, которую можно быстро снять для диагностики инфракрасным сканером. При штатной работе стяжка под камнем должна прогреваться равномерно. Холодные пятна указывают на обрыв кабеля или воздушные полости в заливке.

Сравнительный анализ методов зимнего содержания мощения

Технико-экономическое сопоставление трех подходов

Окупаемость системы на горизонте эксплуатации

Первоначальные инвестиции в систему кабельного снеготаяния (кабель, автоматика, стяжка, теплоизоляция) составляют от 4000 до 7000 рублей на квадратный метр обогреваемой площади. Ежегодные расходы на электроэнергию при средней мощности контура 350 ватт на квадратный метр и продолжительности отопительного периода 120 дней не превышают 1200 рублей на квадратный метр. Для объективного сопоставления необходимо учесть скрытые издержки альтернативных методов: стоимость замены поврежденных камней (от 5000 до 8000 рублей за квадратный метр с учетом работ), восстановление вымытых швов и оплату труда персонала механической очистки. На горизонте 15 лет совокупная стоимость владения покрытием с системой подогрева оказывается на 20-30 процентов ниже, чем при традиционном содержании.

Частые вопросы о мощении с подогревом

Можно ли использовать толстую брусчатку 100 на 100 миллиметров с системой снеготаяния?

Разрушает ли постоянный нагрев гранитную брусчатку?

Какой тип кабеля лучше: резистивный или саморегулирующийся?
