Как встроить светильники в швы гранитной брусчатки: инженерный опыт Никольской улицы

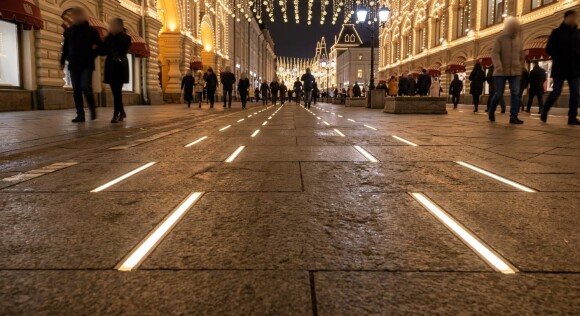

Встраивание светильников в технологические швы гранитной брусчатки на Никольской улице представляет инженерную альтернативу традиционной врезке осветительных приборов в тело камня. Размещение линейных LED-модулей в межплиточных зазорах сохраняет монолитность каждого гранитного блока и одновременно формирует навигационную световую графику, не нарушающую прямоугольный паттерн мощения. Отказ от кернения устраняет концентраторы напряжений, которые при отрицательных температурах провоцируют раскол камня от морозного пучения. Полная карта инженерных решений по мощению на знаковых объектах Москвы позволяет оценить масштаб аналогичных задач на других улицах.
Содержание статьи
- Инженерные дефекты классической врезки осветительных приборов в гранит
- Технология линейного монтажа LED-модулей в межплиточные зазоры
- Ударопрочный корпус и система теплоотвода
- Сравнительный анализ методов интеграции освещения в мощение
- Электробезопасность и сервисное обслуживание
- Частые вопросы о встроенном освещении в брусчатке
Инженерные дефекты классической врезки осветительных приборов в гранит
Потеря структурной жесткости камня при кернении
Кернение (высверливание) посадочного отверстия в теле гранитной брусчатки удаляет до 30 процентов объема камня. Оставшийся тонкостенный цилиндр теряет структурную жесткость и не выдерживает точечных динамических нагрузок от уборочной техники, масса которой достигает 12 тонн. Радиальные трещины распространяются от кромки отверстия к боковым граням камня, и блок раскалывается на фрагменты. Риск разрушения многократно возрастает при использовании камня толщиной менее 80 миллиметров, где соотношение диаметра отверстия к толщине стенки становится критическим.
Проблема затрагивает и соседние элементы мощения. Осколки разрушенного камня расклинивают прилегающие блоки, вызывая каскадную деформацию покрытия в радиусе до полуметра от точки разрушения. Замена поврежденного элемента с врезанным оборудованием требует демонтажа пяти-семи окружающих камней и полного перемонтажа электрических соединений, что многократно увеличивает стоимость ремонта.
Разгерметизация точки врезки и морозное разрушение
Соединение металлического корпуса осветительного прибора с гранитной обечайкой отверстия неизбежно разгерметизируется в течение двух-трех сезонов эксплуатации. Коэффициент линейного расширения алюминия составляет 23 микрометра на метр на градус, а у гранита не превышает 8. Разница в 15 микрометров при годовом перепаде температур от минус 30 до плюс 40 градусов создает циклическое расшатывание, которое разрушает любой герметизирующий состав. Инфильтрационная влага накапливается на дне посадочного гнезда и при замерзании разрывает камень изнутри. Такой же механизм разрушения кромки наблюдается при скалывании фаски, но при врезке масштаб повреждений значительно больше.
Миф: встроить светильники в швы брусчатки технически невозможно
Заказчики и проектировщики считают интеграцию освещения в швы невыполнимой задачей из-за малой ширины зазора (3-5 миллиметров). На практике решение найдено: при укладке полнопиленой брусчатки в проектных точках формируется расширенный зазор 12-20 миллиметров, куда устанавливается алюминиевый профиль с LED-матрицей и закалённым стеклом-триплекс класса IK10. Модуль встает заподлицо с поверхностью камня, визуально воспринимается как расширенный шов и выдерживает наезд техники массой до 12 тонн. Ключевое условие - использование исключительно пиленого камня с контролируемой геометрией.
Технология линейного монтажа LED-модулей в межплиточные зазоры
Подготовка кабельной инфраструктуры в основании
Электрическая инфраструктура встраивается в дорожную одежду на этапе подготовки бетонного основания. В нижнем дренирующем слое прокладываются гофрированные трубы из полиэтилена низкого давления (ПНД) наружным диаметром от 20 до 32 миллиметров. По этим каналам протягиваются силовые кабели сечением от 0,75 до 1,5 квадратных миллиметров. Система работает на безопасном низком напряжении (12 или 24 вольта постоянного тока), что полностью исключает риск поражения электрическим током при повреждении изоляции. Трубы выводятся вертикально в расчетных точках монтажа через отверстия в несущей бетонной плите.
Выходы кабельных каналов размечаются по проектной сетке с привязкой к линиям швов будущего мощения. Допуск на горизонтальное отклонение выхода трубы от оси шва не должен превышать 5 миллиметров, иначе монтажный стакан светильника не совпадет с межплиточным зазором. Эта операция требует совместной координации электромонтажника и мастера-мощенщика на стадии проекта.
Резервирование шва и установка монтажного стакана

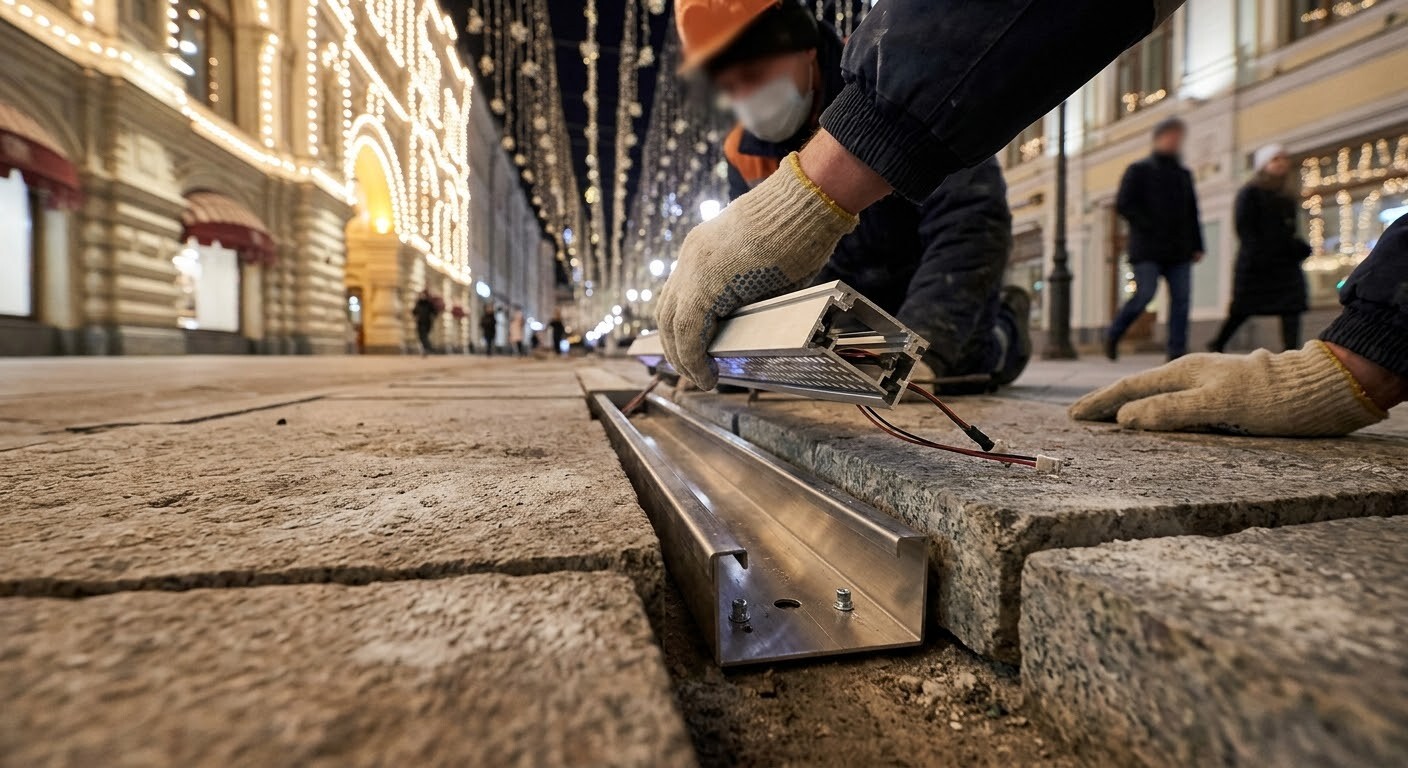

При укладке брусчатки в зонах установки освещения между камнями формируется расширенный зазор шириной от 12 до 20 миллиметров (вместо стандартных 3-5). Расширение обеспечивается установкой временных шаблонов-заглушек из экструдированного пенополистирола, которые остаются в шве до завершения основных работ по мощению и вибротрамбованию. После набора несущей способности монтажного слоя заглушки извлекаются, и в подготовленные пазы устанавливаются монтажные стаканы из нержавеющей стали. Стаканы фиксируются полиуретановым адгезивом к боковым граням камня и одновременно подключаются к выведенным кабельным линиям через водонепроницаемые муфты класса защиты IP68.
Совет из практики от Корниенко Р.Л.: Шаблоны-заглушки я рекомендую изготавливать из ЭППС плотностью 35 килограммов на кубический метр, а не из обычного пенопласта. Мягкий пенопласт деформируется при вибротрамбовке и потом не извлекается из шва без повреждения камня. Плотный экструзионный лист сохраняет форму под нагрузкой и выходит из паза чисто одним движением.
Ударопрочный корпус и система теплоотвода
Требования к механической защите оптических модулей
Корпус линейного светильника изготавливается из экструдированного алюминиевого профиля с анодированным покрытием, защищающим металл от электрохимической коррозии при контакте с щелочной средой цементного основания. Верхняя крышка - закаленное стекло-триплекс толщиной от 6 до 10 миллиметров, выдерживающее статическую нагрузку до 2 тонн на квадратный сантиметр (класс IK10 по стандарту IEC 62262). Этот параметр обеспечивает сохранность оптического элемента при наезде коммунальной техники массой до 12 тонн. Ширина светового модуля составляет от 10 до 20 миллиметров и строго соответствует расчетной ширине технологического зазора, благодаря чему геометрия мощения остается визуально непрерывной.
Верхняя грань стеклянной крышки располагается заподлицо с лицевой поверхностью брусчатки. Перепад высот между камнем и стеклом не должен превышать 1 миллиметра для исключения зацепа подошв пешеходов и колес колясок. Крышка фиксируется в алюминиевом профиле на силиконовый компрессионный уплотнитель, который допускает быструю замену светового модуля без демонтажа окружающих камней.
Отвод тепловой энергии от светодиодной матрицы
Светодиодные матрицы генерируют тепловой поток, который при недостаточном отводе снижает светоотдачу и сокращает срок службы кристаллов с расчетных 50000 часов до 10-15000. Алюминиевый профиль выполняет функцию пассивного радиатора: тепло передается от подложки матрицы через стенки корпуса в бетонное основание, которое обладает значительной теплоемкостью и рассеивает энергию без перегрева. Дополнительным каналом теплоотвода служит воздушный зазор между дном монтажного стакана и нижней гранью профиля, обеспечивающий конвективную циркуляцию при положительных температурах.
Сравнительный анализ методов интеграции освещения в мощение
Технические параметры врезки и шовного монтажа
| Параметр | Кернение (врезка в камень) | Монтаж в шов (линейный LED) |
|---|---|---|
| Влияние на прочность камня | Снижает до 40 процентов | Сохраняет полную монолитность блока |
| Сложность замены модуля | Высокая (демонтаж мощения) | Низкая (извлечение картриджа из стакана) |
| Риск разгерметизации | Высокий (скопление воды в гнезде) | Минимальный (полимерная защита IP68) |
| Эстетическое воздействие | Круглый плафон разрушает прямоугольный паттерн | Линейный свет подчеркивает геометрию швов |
| Форм-фактор светового пятна | Точечный (локальный акцент) | Линейный (навигационная графика) |
Области применения каждого метода
Линейный шовный монтаж применяется на объектах с полнопиленой брусчаткой и стабильной шириной шва от 3 до 5 миллиметров. Метод не подходит для покрытий из колотого камня, где ширина зазора варьируется от 5 до 30 миллиметров на 1 погонном метре. На транспортных зонах с интенсивным движением большегрузов предъявляются повышенные требования к классу ударопрочности крышки (IK10 и выше) и глубине заделки монтажного стакана. На объектах аналогичного класса, таких как Столешников переулок, скрытая инфраструктура убирается под землю по тому же принципу, сохраняя чистую геометрию каменного полотна.
Электробезопасность и сервисное обслуживание
Низковольтная архитектура питания
Преобразование сетевого напряжения (220 вольт переменного тока) в безопасное низковольтное (12 или 24 вольта постоянного тока) выполняется влагозащищенными трансформаторами, размещенными в технических шкафах за пределами зоны мощения. Падение напряжения на длинных кабельных линиях компенсируется увеличением сечения провода до 2 с половиной квадратных миллиметров или установкой промежуточных стабилизаторов в технических колодцах. Все электрические соединения в зоне мощения выполняются через водонепроницаемые муфты и разъемы класса IP68, допускающие длительное погружение в воду без потери контакта.
Суммарная электрическая мощность типичной линейной инсталляции на стометровом участке пешеходной зоны не превышает одного-двух киловатт, что сопоставимо с энергопотреблением бытового электроприбора. Ежегодные расходы на электроэнергию составляют от 3 до 5000 рублей на 100 погонных метров световой линии при круглогодичной эксплуатации.
Регламент профилактики и замены модулей
Конструкция "стакан плюс картридж" обеспечивает быструю сервисную замену оптического элемента. Силиконовый уплотнитель ослабляется поворотом фиксирующего кольца, картридж извлекается из стакана, новый модуль устанавливается на место и фиксируется обратным поворотом. Вся операция занимает от 10 до 15 минут и не требует отключения прилегающих секций. Расчетный срок службы светодиодных матриц составляет от 50 до 70000 часов, что при среднем режиме эксплуатации (12 часов в сутки) эквивалентно от 11 до 16 лет до первой замены.
Совет из практики от Корниенко Р.Л.: При проектировании световых линий я закладываю 10 процентов резервных кабельных каналов без оборудования. Если через пять-семь лет заказчик решит расширить световую инсталляцию или изменить конфигурацию, монтаж не потребует вскрытия покрытия - достаточно протянуть кабель через свободную трубу и установить модуль в подготовленный шов.
Частые вопросы о встроенном освещении в брусчатке
Можно ли встроить светильник в шов колотой брусчатки?
Колотая брусчатка не подходит для шовного монтажа LED-модулей из-за нестабильной ширины зазора. У камня с рваными гранями ширина шва варьируется от 5 до 30 миллиметров на 1 погонном метре, что не позволяет установить профиль стандартной ширины. Технология применяется исключительно с полнопиленой брусчаткой, обеспечивающей равномерный зазор с допуском не более 3 миллиметров. При необходимости подсветки зоны с колотым верхом используются камни с пилеными боковыми гранями.
Опасен ли ток в светильниках при попадании воды?
Система работает на безопасном сверхнизком напряжении (12 или 24 вольта постоянного тока), которое по международным стандартам (IEC 60364) не представляет опасности для человека при прямом контакте. Все электрические соединения в зоне мощения защищены водонепроницаемыми муфтами класса IP68, допускающими длительное погружение в воду. При полном затоплении покрытия ливневыми стоками система продолжает работать без короткого замыкания и без риска для пешеходов.
Как долго служат встроенные LED-светильники?
Расчетный ресурс светодиодных матриц составляет от 50000 до 70000 часов. При среднем режиме эксплуатации (12 часов в сутки) это эквивалентно от 11 до 16 лет. Корпус из анодированного алюминия и стакан из нержавеющей стали не подвержены коррозии и рассчитаны на весь срок службы покрытия (от 25 до 30 лет). Замена светового картриджа по истечении ресурса выполняется за 10-15 минут без демонтажа мощения.
