Сплошное мощение без бордюров: реализация концепции shared space

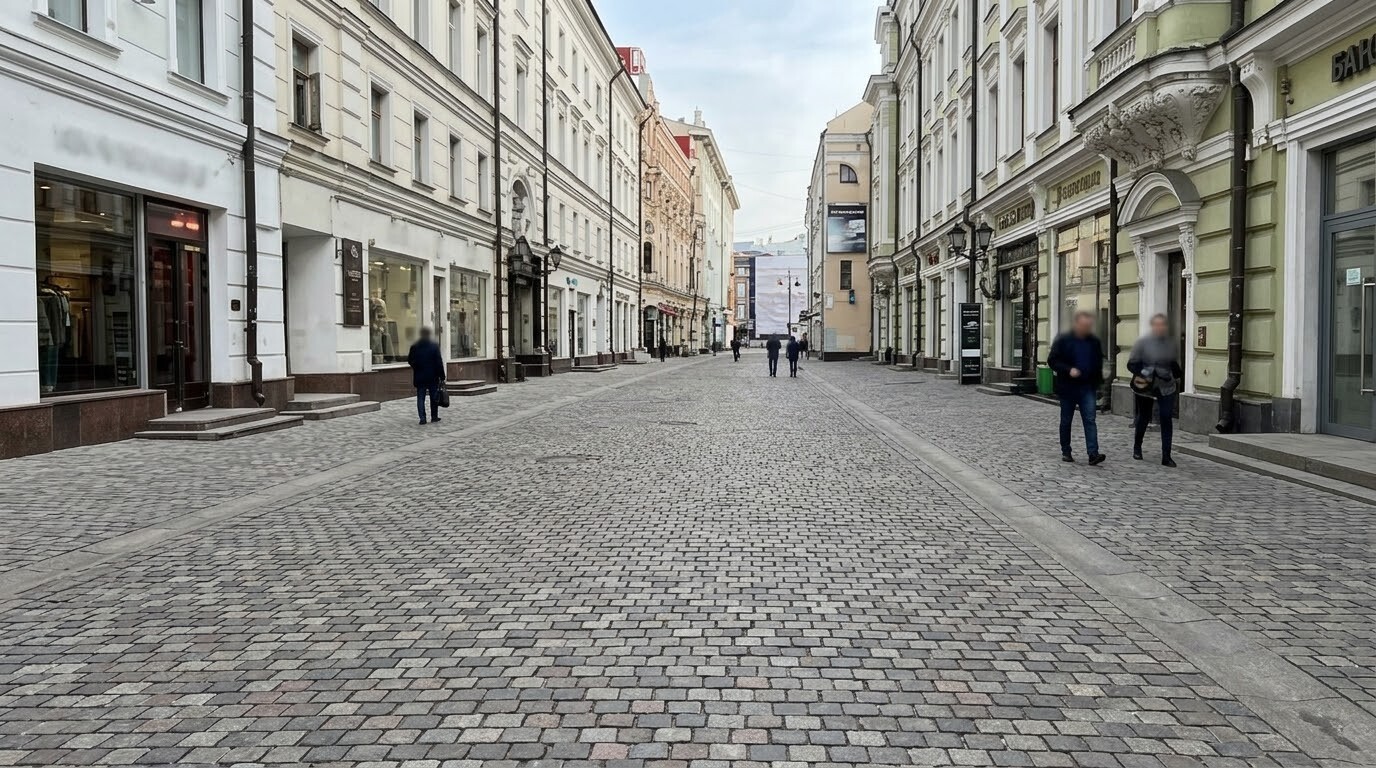

Сплошное мощение гранитной брусчаткой от фасада до фасада на Столешниковом переулке реализует европейскую градостроительную концепцию shared space - общего пространства без физического разделения тротуара и проезжей части. Отсутствие бордюрного камня формирует единую горизонтальную плоскость, доступную для пешеходов, маломобильных групп населения и транспорта. Инженерная сложность решения заключается в переносе всех функций бордюра (удержание распора, водоотведение, зонирование потоков) в скрытые подземные конструкции. Обзор инженерных подходов на знаковых объектах мощения в Москве показывает, что каждый объект требует индивидуального набора скрытых технологий.
Содержание статьи
Инженерные последствия отказа от бордюрного камня
Горизонтальное расползание каменного массива
Бордюрный камень выполняет функцию подпорной стенки, воспринимающей сдвиговые нагрузки от транспорта и уборочной техники. При отсутствии бортового упора крайние ряды мощения смещаются в горизонтальной плоскости под воздействием тангенциальных сил при торможении и разгоне автомобилей. Смещение крайнего ряда на 3-5 миллиметров приводит к каскадному раскрытию швов на всей ширине каменного полотна. Через один-два сезона эксплуатации ширина раскрытых швов достигает 10-15 миллиметров, что провоцирует вымывание затирки и потерю бокового распора.
Проблема усугубляется на участках с уклоном свыше 2 процентов, где гравитационная составляющая дополняет горизонтальные нагрузки. Покрытие без краевого замка медленно "сползает" вниз по профилю, формируя колейность и волнообразные деформации. Для предотвращения данного эффекта на Столешниковом переулке функция бордюра передана скрытой железобетонной обойме.
Миф: мощение без бордюров расползается за два сезона
Утверждение справедливо только при полном отсутствии краевого замка. Если бордюр убран без замены на скрытый упор, крайние ряды действительно сместятся в первый-второй сезон. На Столешниковом переулке функцию бордюра выполняет монолитная железобетонная обойма глубиной до 300 миллиметров, залитая вдоль цоколей зданий. Крайний ряд камня фиксируется к обойме эпоксидным клеем класса R2 с прочностью на сдвиг не менее двух мегапаскалей. Результат: за пять полных сезонов эксплуатации (включая три аномально снежных зимы) ни одного случая горизонтального смещения крайних рядов.
Нарушение системы поверхностного водоотвода
Классический профиль улицы предусматривает уклон от центра к бордюрам, которые собирают ливневый сток и направляют его к дождеприёмникам. На безбордюрном покрытии эта схема не работает: вода растекается по всей горизонтальной плоскости мощения, проникая к цоколям зданий и затапливая подвальные приямки и входные группы коммерческих помещений. Без специальной системы скрытого водоотведения уровень воды у фасадов при интенсивном ливне достигает 10-15 миллиметров, что создает риск повреждения гидроизоляции цоколя. Проектирование водоотведения на совмещенных пространствах требует перевода разуклонки в противоположном направлении: от фасадов к центральной оси улицы, где монтируются скрытые щелевые водоприемные лотки.
Скрытый краевой замок и железобетонная обойма
Конструкция скрытого бетонного упора
Скрытый краевой замок представляет собой монолитную железобетонную обойму шириной от 200 до 300 миллиметров и глубиной от 200 до 300 миллиметров, которая заливается по периметру зоны мощения вплотную к цоколям зданий. Обойма армируется стальной сеткой с ячейкой 100 на 100 миллиметров из проволоки диаметром 6 миллиметров. Крайний ряд гранитных блоков фиксируется к обойме на высокопрочный эпоксидный клей класса R2 с нанесением адгезионного шлама на бетонную поверхность. Прочность клеевого соединения на сдвиг составляет не менее двух мегапаскалей, что превышает расчетные горизонтальные нагрузки от спецтехники массой до 12 тонн.
Верхняя грань обоймы располагается заподлицо с нижней плоскостью монтажного слоя. Вся конструкция скрыта под камнем и невидима с поверхности. Между крайним рядом брусчатки и цоколем здания оставляется деформационный зазор шириной от 8 до 12 миллиметров, заполненный эластичным полиуретановым герметиком для компенсации термических деформаций каменного массива.
Альтернатива: скрытый пластиковый бордюр
На пешеходных зонах, куда допускается заезд только легковой коммунальной техники массой до 3 с половиной тонн, монолитную железобетонную обойму заменяют скрытым пластиковым бордюром L-образного сечения. Элемент изготавливается из ударопрочного полипропилена и фиксируется к бетонному основанию стальными анкерами длиной от 100 до 150 миллиметров с шагом от 400 до 500 миллиметров. Несущая способность пластикового бордюра ниже бетонной обоймы: он воспринимает горизонтальные нагрузки до 0,5 мегапаскаля, что недостаточно для зон с грузовым транспортом, но вполне приемлемо для пешеходных пространств формата shared space.
Инженерная рекомендация: Заливка скрытой бетонной обоймы должна сегментироваться участками по 5–7 метров, разделяемыми деформационными швами. Создание единого жесткого монолита на всю протяженность улицы недопустимо: термическое расширение бетона спровоцирует отрыв крайних блоков мощения. На стыках секций обоймы всегда монтируется эластичная прокладка 10 мм.
Система щелевого дренажа и скрытая разуклонка
Профилирование основания с обратной разуклонкой
Формирование скрытой разуклонки выполняется на этапе устройства бетонного основания. Уклон в диапазоне от 1 до 2 процентов задается от цоколей зданий к центральной оси улицы или к промежуточным линиям водосбора. Направление уклона противоположно классической схеме (от центра к бордюрам), поскольку водоприемные элементы расположены не по краям, а внутри каменного полотна. Точность профилирования контролируется оптическим нивелиром с допуском отклонения не более 2 миллиметров на трехметровом правиле. Ошибки в разуклонке приводят к образованию луж на поверхности безбордюрного покрытия.
Монтаж щелевых лотков из нержавеющей стали
В низших точках разуклонки монтируются щелевые лотки из нержавеющей стали марки AISI 304 с полированной верхней кромкой. Ширина водоприемной щели составляет от 12 до 15 миллиметров, что визуально воспринимается как расширенный межплиточный шов и не нарушает геометрию каменного рисунка. Пропускная способность 1 погонного метра лотка сечением 100 на 100 миллиметров составляет от 1,2 до 1,5 литров в секунду, что соответствует интенсивности атмосферных осадков до 100 миллиметров в час для водосборной площади шириной 3 метра. Лотки соединяются с подземной ливневой канализацией через вертикальные отводы диаметром 100-150 миллиметров.
Стыки лотков с гранитной брусчаткой герметизируются эластичным полиуретановым составом, компенсирующим разницу в термическом расширении нержавеющей стали (17 микрометров на метр на градус) и камня (7-8). Без эластичного уплотнителя металл отрывается от монтажного слоя на второй-третий сезон эксплуатации.
Сравнительный анализ профилей улиц
Технико-функциональное сопоставление двух подходов
| Параметр | Классическая улица с бордюром | Shared space (без бордюров) |
|---|---|---|
| Удержание распора мощения | Бортовой гранитный камень (возвышение) | Скрытая железобетонная обойма или пластиковый бордюр |
| Организация водоотвода | Уклон к краям, открытые дождеприемники | Уклон к центру, скрытые щелевые лотки |
| Зонирование потоков | Физический перепад высот (тротуар / проезжая часть) | Смена цвета и фактуры камня |
| Доступность для маломобильных групп | Требуются пандусы на каждом переходе | Единая плоскость без препятствий |
| Стоимость устройства | Базовая | В 1,5-два раза выше (скрытые системы) |
Экономическая обоснованность безбордюрной концепции
Первоначальные затраты на устройство скрытого краевого замка и щелевого дренажа превышают стоимость стандартного бордюрного решения в 1,5-два раза. Инвестиции возвращаются через увеличение арендной ставки на коммерческие площади первых этажей: по данным девелоперов, реконструкция Столешникова переулка в формате shared space подняла ставки аренды на 20-30 процентов. Дополнительная экономия формируется за счет отсутствия расходов на замену бордюрного камня, который на транспортных улицах требует замены каждые пять-семь лет из-за механических повреждений от тяжелой техники. Полный расчет сметной стоимости мощения с учетом скрытых систем позволяет объективно оценить экономику проекта.
Тактильное зонирование пространства без физических барьеров
Контраст фактур как инструмент регулирования скорости
При отсутствии бордюрного камня визуальное и тактильное зонирование потоков реализуется за счет смены фактуры и цвета покрытия. На Столешниковом переулке пешеходные маршруты вдоль витрин выложены термообработанным гранитом с ровной шероховатой поверхностью, обеспечивающей комфортное передвижение на каблуках и колясках. Транзитная техническая зона в центре переулка мостится колотой брусчаткой с грубой рельефной фактурой. Перепад высот микрорельефа колотой поверхности (от 2 до 4 миллиметров) создает вибрацию при наезде автомобиля, что вынуждает водителя снижать скорость до уровня пешеходного потока.
Дополнительным элементом зонирования служит контраст цвета: пешеходные полосы мостят светлым серым гранитом, а транзитную зону - темным. Разница в светлоте составляет не менее 30 единиц по шкале L*, что обеспечивает читаемость разметки при любом освещении. Подробнее о комбинировании контрастных пород изложено в материале о контрастном мощении.
Требования к толщине камня в зоне заезда спецтехники
Безбордюрное покрытие формата shared space допускает заезд специальной техники (пожарные автолестницы, вакуумные уборочные машины, автовышки) массой до 12 тонн на любой участок мощения. Это требует увеличения толщины камня до 80-100 миллиметров по всей площади покрытия, включая визуально "пешеходные" зоны вдоль витрин. Утончение камня до 50-60 миллиметров на отдельных участках создает зоны локальной слабости, которые разрушаются при первом незапланированном заезде тяжелой техники. Основание под тяжелый камень устраивается из бетона класса В25 толщиной от 150 до 200 миллиметров с обязательным армированием двойной сеткой.
Инженерная рекомендация: В пространствах "shared space" категорически не рекомендуется зонировать толщину камня на пешеходные (60 мм) и транспортные номиналы (100 мм). За базу принимается единый запас прочности (100 мм) на всю площадь: спецтраспорт может заехать в любую точку пешеходной зоны во время дежурного объезда, и тонкий камень в этом месте треснет.
Частые вопросы о сплошном мощении без бордюров
Не расползется ли мощение без бордюра через несколько лет?
Покрытие сохраняет стабильность при условии устройства скрытого краевого замка. Функцию бордюра выполняет монолитная железобетонная обойма, залитая по периметру мощения вдоль цоколей зданий. Крайний ряд камня фиксируется к обойме на высокопрочный эпоксидный клей класса R2. Прочность клеевого соединения на сдвиг составляет не менее двух мегапаскалей, что превышает расчетные горизонтальные нагрузки от уборочной техники. Без скрытого замка расползание действительно произойдет в течение одного-двух сезонов.
Куда уходит дождевая вода, если нет бордюра?
Атмосферные осадки собираются системой скрытого щелевого дренажа. Несущее основание профилируется с уклоном от фасадов к центральной оси улицы, где установлены щелевые лотки из нержавеющей стали. Ширина водоприемной щели составляет от 12 до 15 миллиметров и визуально воспринимается как обычный расширенный шов. Лотки соединены с подземной ливневой канализацией и обеспечивают пропускную способность, достаточную для ливня интенсивностью до 100 миллиметров в час.
Насколько дороже сплошное мощение по сравнению с классическим?
Стоимость устройства покрытия формата shared space превышает затраты на классический вариант с бордюром в 1,5-2 раза. Увеличение обусловлено необходимостью устройства скрытой железобетонной обоймы, системы щелевого дренажа и использования камня увеличенной толщины (от 80 до 100 миллиметров) по всей площади. Инвестиции частично компенсируются повышением коммерческой привлекательности пешеходной зоны и отсутствием расходов на замену бордюрного камня в течение всего срока эксплуатации.
