Какие допуски по ГОСТу и СНиПу установлены для колотой гранитной брусчатки
Допуски по ГОСТ и СНиП для колотой гранитной брусчатки определяют предельные отклонения линейных размеров, ровности лицевой поверхности и точности геометрии элементов. ГОСТ 32018-2012 ("Изделия из природного камня для дорожного строительства") устанавливает допуски в зависимости от способа обработки: колотая, пилено-колотая )из карандаша) или полнопиленая. Для колотого формата допуски максимальны: до 10 мм по линейным размерам и до 5 мм по отклонению от плоскости. Полный каталог форматов и обработки гранитной брусчатки собран в соответствующем разделе.
Содержание статьи
- Нормативная база: ГОСТ 32018 и СНиП на мощение камнем
- Допуски по линейным размерам для трех типов обработки
- Влияние допусков на ширину шва и ровность покрытия
- Входной контроль партии на объекте: методика и инструменты
- Компенсация разброса размеров при укладке колотого камня
- Частые вопросы о допусках на брусчатку
Нормативная база: ГОСТ 32018 и СНиП на мощение камнем
Область применения ГОСТ 32018-2012
Стандарт распространяется на все типы камня, применяемые в дорожном строительстве: брусчатку, бордюрный камень и тротуарные плиты. Документ классифицирует изделия по способу обработки (колотые, пилено-колотые, пиленые) и устанавливает для каждой категории собственные допуски. Требования ГОСТ обязательны при государственных закупках и муниципальных контрактах. В частном строительстве ГОСТ носит рекомендательный характер, но является основой для приемки материала.
СНиП 3.06.03-85 и требования к ровности покрытия
СНиП регулирует не геометрию отдельных камней, а качество готового покрытия. Ровность измеряется просветом под контрольной 3-метровой рейкой (правилом). Для колотой брусчатки допускается просвет до 10 мм - существенно больше, чем для пиленого камня (5 мм). Перепад высот между соседними элементами не должен превышать 3 мм для колотого и 1 мм для пиленого формата. Контроль ровности проводится при приемке работ заказчиком или техническим надзором.
Миф: колотая брусчатка не имеет стандартов - размеры "плавают" произвольно
Гильотинный раскол - управляемый процесс. Оператор задает размер заготовки с точностью 2-3 мм, но линия раскола проходит по кристаллическим границам породы, отклоняясь от расчетной плоскости. Отклонение зависит от минерального состава: крупнозернистые граниты (зерно 5-10 мм) раскалываются менее предсказуемо, чем мелкозернистые. ГОСТ учитывает эту физику и устанавливает допуски, обеспечивающие укладку колотого камня с шириной шва 8-15 мм. Камень с отклонениями свыше допуска отбраковывается при входном контроле.
Совет из практики от Корниенко Р.Л.: При приемке партии колотой брусчатки всегда провожу собственный входной контроль. Из каждого поддона (150-200 камней) выбираю 10 случайных элементов и измеряю штангенциркулем. Если больше 2 из 10 выходят за допуск ГОСТ - вся партия возвращается поставщику. На 3 объектах из 5 именно поставщик камня оказывается слабым звеном, а не монтажная бригада.
Допуски по линейным размерам для трех типов обработки
Таблица допусков по ГОСТ 32018-2012
| Параметр | Колотая | Пилено-колотая (из карандаша) | Полнопиленая |
|---|---|---|---|
| Отклонение по длине | +/- 10 мм | +/- 3 мм | +/- 1 мм |
| Отклонение по ширине | +/- 10 мм | +/- 3 мм | +/- 1 мм |
| Отклонение по толщине | +/- 5 мм | +/- 3 мм | +/- 1 мм |
| Отклонение от прямоугольности | Не нормируется | +/- 2 мм | +/- 0,5 мм |
| Отклонение от плоскости | +/- 5 мм | +/- 2 мм | +/- 0,5 мм |
Практическое значение допусков для проектирования раскладки
Проектировщик обязан учитывать допуски при расчете раскладки. Для колотого камня 100x100 мм со стандартным допуском разброс в 20 мм компенсируется широким швом 8-15 мм. Для пилено-колотого формата допуск 3 мм позволяет работать со швом 3-5 мм. Полнопиленый камень с допуском 1 мм допускает микрошов 2-3 мм. Коэффициент запаса на подрезку для колотого камня составляет 1,15-1,2, для пиленого - 1,05-1,1.
Влияние допусков на ширину шва и ровность покрытия
Математика формирования шва при максимальном разбросе
Мастер при укладке оперирует двумя переменными: положением камня и шириной шва. Узкий камень (90 мм при номинале 100) сдвигается ко внешнему краю ряда, компенсируя недобор размера увеличением шва с одной стороны. Крупный камень (110 мм) устанавливается с минимальным швом. Квалифицированный мастер выдерживает равномерность шва визуально, не допуская резких перепадов ширины. Для линейной укладки с перевязкой швов разброс размеров менее критичен, чем для елочки или веера.
Компенсация разброса толщины монтажным слоем
Идеальная ровность покрытия достигается индивидуальной подгонкой каждого элемента по высоте. Мастер осаживает камень безынерционной киянкой, контролируя уровень по правилу. Монтажный слой должен быть достаточно толстым, чтобы компенсировать максимальный разброс. При допуске +/- 5 мм минимальная толщина гарцовки составляет 40 мм (30 мм рабочая + 10 мм запас на компенсацию).
Входной контроль партии на объекте: методика и инструменты
Выборочный контроль и критерии отбраковки
- Выборка: Из каждого поддона (150-200 шт.) случайным образом извлекаются 10 элементов.

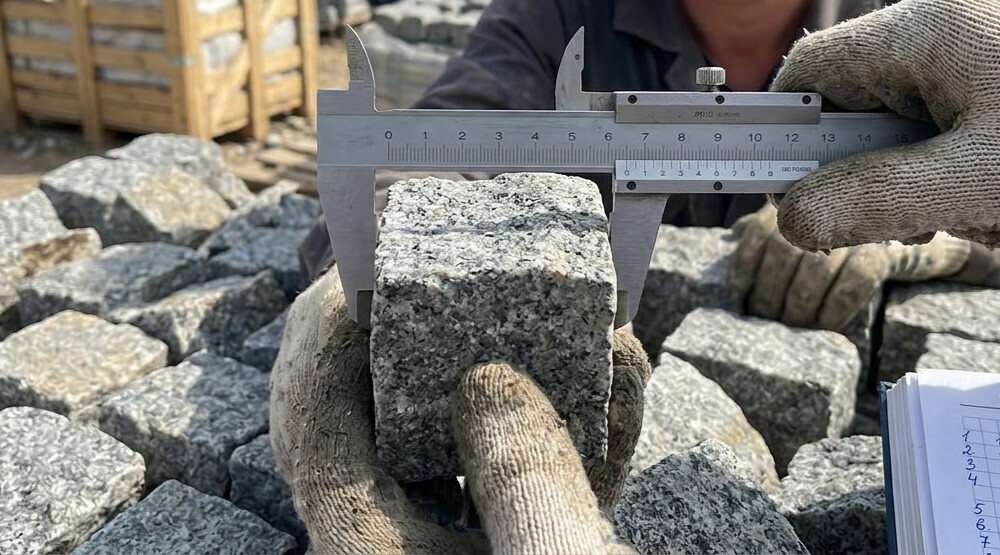

- Измерение: Штангенциркулем (точность 0,1 мм) измеряются длина, ширина и толщина каждого элемента.
- Визуальный осмотр: Проверяется отсутствие сквозных трещин, сколов свыше 10 мм по кромке и инородных включений.
- Протокол: Результаты фиксируются в акте входного контроля с указанием номера поддона, даты и подписи ответственного.
Типичные дефекты и причины отклонений
Износ колющих ножей гильотинного пресса - главная причина нарушения допусков. Затупленный нож не создает чистой плоскости раскола: линия разлома "гуляет" по кристаллическим границам. Производство обязано менять ножи через каждые 3000-5000 расколов. На практике экономия на замене ножей - типичная проблема бюджетных поставщиков. Второй фактор: неоднородность партии. Гранит из разных участков карьера может отличаться по зернистости, что влияет на характер раскола.
Совет из практики от Корниенко Р.Л.: Приучил бригаду к простому правилу: все камни, не прошедшие входной контроль, складываются в отдельный поддон. Не выбрасываются - используются для подрезки, бордюрных примыканий и технических зон. Но в основную раскладку не идут. Экономия на входном контроле оборачивается кривым покрытием и рекламацией от заказчика.
Компенсация разброса размеров при укладке колотого камня
Предварительная сортировка по размерным группам
На больших объектах (свыше 200 м2) предварительная сортировка окупается экономией времени при укладке. Мастер выбирает камни из нужной группы для конкретного ряда: на прямых участках чередует разные группы, на радиусных использует мелкую группу (меньше углового раскрытия). На шахматных раскладках сортировка обязательна: разброс размеров нарушает рисунок.
Корректировка подрезкой на станке
Подрезка на станке - крайняя мера для камней, не подлежащих укладке из-за чрезмерных отклонений. Станочная подрезка колотой грани создает 1 пиленую плоскость, что изменяет визуальный характер элемента. На участках с пиленым низом подрезка допустима. В видимых зонах мощения подрезанный камень устанавливается пиленой гранью к соседнему элементу, колотой - к лицевой стороне.
Частые вопросы о допусках на брусчатку
Какой ГОСТ действует на гранитную брусчатку в 2026 году?
Действующий стандарт - ГОСТ 32018-2012 "Изделия из природного камня для дорожного строительства. Технические условия". Он заменил ГОСТ 23668-79 и действует на территории РФ с 2013 года. Стандарт используется при муниципальных и государственных закупках камня.
Можно ли принять партию с отклонениями больше допуска ГОСТ?
При частном строительстве решение остается за заказчиком. На муниципальных контрактах партия с превышением допусков подлежит возврату поставщику. На практике камни с отклонениями до 15 мм могут использоваться в технических зонах (примыкания к бордюрам, подрезки) с согласия технадзора.
Почему пилено-колотая (из карандаша) брусчатка точнее колотой, если верх тоже колотый?
Точность определяется боковыми гранями, а не лицевой. У пилено-колотой брусчатки 4 боковые грани распилены на алмазном станке с допуском 1-3 мм. Лицевая (колотая) грань влияет только на визуальный характер покрытия, но не на ширину шва и ровность стыковки.
