Почему необходимо применять адгезионный шлам при укладке пиленого камня на бетон
Адгезионный шлам (контактный раствор) - минерально-полимерная суспензия, наносимая на тыльную сторону пиленого гранита перед укладкой на бетонное или жесткое трассовое основание. Шлам компенсирует низкое водопоглощение камня (менее 0,5%) и создает химическую связь между гранитом и монтажным слоем. Без шлама прочность сцепления камня с бетоном: 0,05-0,1 МПа (отслоение за 1-2 зимы). Со шламом: 0,5-1,5 МПа (нормативная). Расход: 0,3-0,5 кг/м2. Шлам входит в систему технологий укладки гранитной брусчатки на жесткие основания.
Содержание статьи
Почему пиленый гранит не держится на бетоне без шлама
Физика адгезионного разрыва: водопоглощение менее 0,5%
Пиленая поверхность гранита - гладкая, с микрошероховатостью менее 0,1 мм. Цементный раствор "сидит" на ней, как стакан на стеклянном столе: сила трения удерживает конструкцию только в статике. Горизонтальная нагрузка (торможение автомобиля, температурное расширение) создает сдвиговое усилие, превышающее силу трения. Камень отваливается от основания. При замерзании воды в зазоре между камнем и бетоном ледяной клин создает давление до 200 МПа, отрывая камень вертикально.
Почему колотая брусчатка держится лучше пиленой
На полнопиленой брусчатке (все 5 граней пилены, верх термообработанный) проблема адгезии критична: площадь контакта максимальна, шероховатость нулевая. На пилено-колотой (тыл пиленый, верх колотый) ситуация аналогична: тыльная сторона, контактирующая с раствором, пиленая. На колотой брусчатке макрорельеф создает механическое зацепление, но капиллярное проникновение цемента в гранит все равно отсутствует. Шлам необходим для всех типов обработки при укладке на жесткие основания.
Миф: качественный клей для плитки заменяет адгезионный шлам
Плиточный клей содержит полимерные добавки (редиспергируемые порошки), повышающие эластичность. Но механизм адгезии остается капиллярным: клей должен проникнуть в поры материала. На граните этот механизм не работает. Адгезионный шлам принципиально отличается: он содержит реактивные полимеры, которые формируют химическую связь с минеральной поверхностью камня без проникновения в поры. Это два разных механизма: капиллярная адгезия (клей) vs химическая адгезия (шлам).
Совет из практики от Корниенко Р.Л.: На парковке торгового центра подрядчик уложил 400 м2 полнопиленой гранитной брусчатки на клей для керамогранита. "Клей C2 - для тяжелых плит, выдержит". Первая зима: 30% камней отстрелило от бетона. Вторая зима: еще 25%. Полная переделка с адгезионным шламом стоила 2,8 млн руб. Стоимость шлама на весь объект при первоначальной укладке: 40000 руб. Экономия в 40000 руб. обошлась в 2,8 млн.
Состав адгезионного шлама и принцип действия
Что входит в состав: цемент, полимеры, модификаторы
Портландцемент обеспечивает минеральное сцепление с бетонным основанием. Полимерный компонент (акриловые или эпоксидные дисперсии) создает органическую пленку на поверхности камня, формируя химическую связь с кварцем и полевым шпатом (основные минералы гранита). Пуццолановая добавка (трасс) связывает свободную известь, предотвращая высолы. Минеральный наполнитель (кварцевая мука) создает микрошероховатость на гладкой поверхности камня.
Двойной механизм адгезии: химический + механический
Без шлама контакт "гранит - раствор" - плоскость к плоскости. Со шламом контакт становится трехмерным: полимерная пленка удерживает шлам на камне, кварцевые частицы создают рельеф, монтажный раствор заполняет микрокаверны. Площадь эффективного контакта увеличивается в 3-5 раз. Прочность на отрыв: 0,5-1,5 МПа - это усилие 50-150 кг на каждый квадратный сантиметр. Для сравнения, виброплита создает давление 0,01-0,03 МПа.
Нанесение шлама и укладка камня: метод "мокрое по мокрому"
Подготовка камня и затворение шлама
- Очистка камня: Пыль от распила удаляется щеткой или сжатым воздухом. Масляные и битумные загрязнения - растворителем. Камень должен быть чистым и сухим (или слегка увлажненным при температуре выше +25 °C).
- Затворение: Сухая смесь засыпается в воду (не наоборот). Пропорция: по инструкции производителя (типично 0,25-0,30 л воды на 1 кг смеси). Перемешивание миксером на низких оборотах: 2-3 минуты до однородной массы без комков.

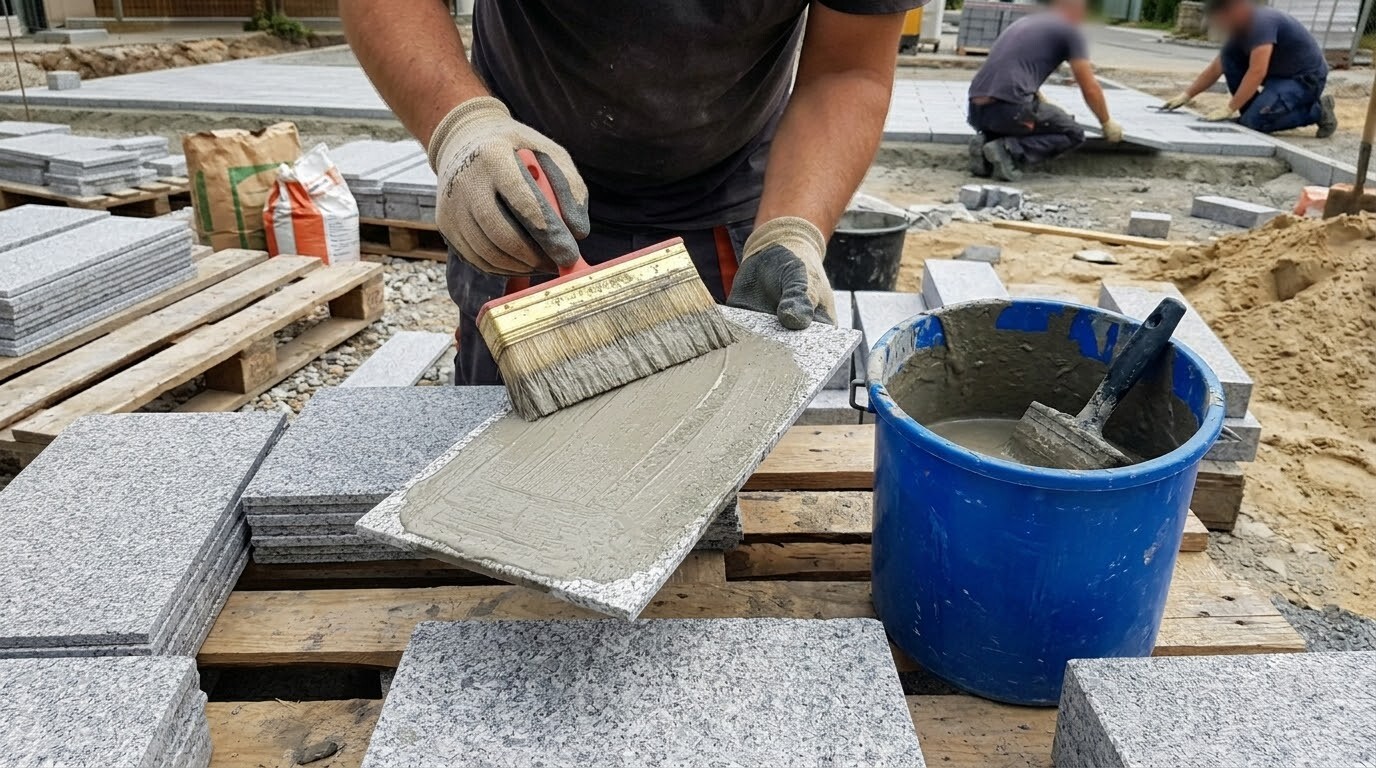

- Нанесение: Макловицей, валиком или зубчатым шпателем. Толщина слоя: 1-2 мм. Покрытие: 100% тыльной поверхности камня. Расход: 0,3-0,5 кг/м2.
- Укладка: Камень с нанесенным шламом укладывается в свежий монтажный раствор в течение 5-10 минут. Шлам должен быть влажным в момент контакта с раствором.
Принцип "мокрое по мокрому" и его нарушение
Временное окно: от нанесения шлама до укладки камня - не более 10 минут при +20 °C. При жаркой погоде (+30 °C и выше) - 3-5 минут. Практическое правило: наносить шлам на 3-5 камней одновременно, укладывать, наносить на следующую партию. Нельзя "нашламировать" все камни заранее. Если шлам подсох - счистить и нанести заново. Подсохший шлам - это полимерная пленка, не пропускающая влагу. Монтажный раствор не проникает через пленку, сцепление отсутствует.
Сравнение заводских адгезионных составов
Характеристики основных марок шлама
| Параметр | Quick-mix FBR | Sopro HE 449 | PCI Pecicret |
|---|---|---|---|
| Расход, кг/м2 | 0,3-0,5 | 0,3-0,4 | 0,4-0,6 |
| Жизнеспособность при +20 °C | 60 мин | 45 мин | 90 мин |
| Прочность на отрыв | 0,8 МПа | 1,0 МПа | 0,7 МПа |
| Пуццолановая добавка (трасс) | Да | Нет | Да |
| Фасовка | 25 кг | 15 кг | 20 кг |
| Цена за 1 кг | 60-80 руб. | 90-120 руб. | 70-100 руб. |
Шлам на объектах с деформационными швами
Камень, попадающий на границу двух карт, приклеивается шламом только к одной плите - той, на которую приходится большая часть тыльной стороны. По линии деформационного шва монтажный слой разрезается на всю глубину, чтобы карты могли смещаться независимо. Если раствор пересечет шов, при температурном расширении камни в зоне шва оторвутся от основания.
Ошибки при нанесении шлама и их последствия
Три критические ошибки, приводящие к отслоению
Ошибка 2: нанесение шлама на пыльную поверхность (пыль = разделительный слой).
Ошибка 3: избыток воды в шламе (жидкий состав стекает с камня, толщина слоя менее 0,5 мм - адгезия снижается в 3-4 раза).
Дополнительные ошибки: работа при температуре ниже +5 градусов (полимер не формирует пленку), укладка на замерзшее основание (лед под камнем = разделительный слой), использование шлама с истекшим сроком годности (полимерный компонент теряет реактивность через 6-12 месяцев после производства). Каждая из этих ошибок приводит к отслоению камня в течение 1-3 зимних циклов.
Контроль качества нанесения
На крупных объектах (от 200 м2) контроль выполняется каждые 50 м2. Если при демонтаже камень отрывается легко и тыл чистый - вся партия (50 м2) демонтируется и укладывается заново. Стоимость контроля: 2 камня и 30 минут работы. Стоимость обнаруженного дефекта при эксплуатации: переделка всей площади. После заполнения швов эпоксидной или трассовой затиркой покрытие приобретает монолитность.
Частые вопросы об адгезионном шламе
Нужен ли адгезионный шлам при укладке на гарцовку?
При укладке на сыпучее основание (гарцовку, песок) шлам не используется. Камень фиксируется за счет механического обжатия: зерна гарцовки заклиниваются между тыльной стороной камня и подстилающим щебнем. Шлам необходим только при укладке на жесткие основания: бетон, дренажный бетон, жесткий трассовый раствор.
Какой расход адгезионного шлама на 1 м2?
Типовой расход: 0,3-0,5 кг/м2 при нанесении макловицей слоем 1-2 мм. На полнопиленую брусчатку расход ниже (гладкая поверхность). На колотую - выше (шлам заполняет каверны). Подробный расчет - в статье о нормах расхода.
Можно ли нанести шлам с вечера, а утром уложить камень?
Категорически нет. Подсохший шлам превращается в водонепроницаемую полимерную пленку - разделительный слой. Камень будет лежать НА пленке, а не склеиваться ЧЕРЕЗ пленку. Шлам наносится строго перед укладкой, временное окно: 5-10 минут при +20 °C.
