Как наносить эпоксидную затирку на брусчатку: технология заполнения швов
Эпоксидная затирка (синтетическая фуга) - двухкомпонентный полимерный состав (смола + отвердитель + кварцевый наполнитель) для заполнения швов гранитной брусчатки. После полимеризации формирует водонепроницаемый эластичный шов с прочностью на сжатие 40-60 МПа. Шов не вымывается водой, блокирует прорастание сорняков и выдерживает мойку керхером под давлением до 200 бар. Расход: 0,8-1,5 кг/м2 при ширине шва 3-5 мм и высоте камня 50 мм. Метод нанесения: шламование ракелем по мокрой поверхности. Эпоксидная затирка входит в систему технологий укладки гранитной брусчатки на жесткие основания.
Содержание статьи
Почему песчаные и цементные швы разрушаются
Вымывание песка из швов: потеря бокового распора
Боковой распор - горизонтальное давление соседних камней друг на друга через шовный материал. Без распора каждый камень - самостоятельный элемент, который смещается под нагрузкой. При проезде автомобиля горизонтальная сила на камень достигает 0,5-1 кН. Песок в шве не фиксирует камень - он перераспределяется и выдавливается. Через 2-3 года камни "гуляют" с амплитудой 2-5 мм. Появляется характерный стук при ходьбе. Между камнями образуются зазоры 5-10 мм, в которые набивается мусор и прорастают сорняки.
Растрескивание цементных швов
Температурный перепад 60 °C (от -30 до +30 °C) создает деформацию гранитного камня длиной 200 мм: 0,06-0,1 мм. Цементный шов шириной 5 мм не компенсирует эту деформацию и раскалывается. Через трещины вода проникает под камень, замерзает и расширяет трещину. Цикл повторяется каждую зиму. Через 3-5 лет шов рассыпается полностью. Проблема усугубляется при отсутствии деформационных швов на площади более 25 м2.
Миф: эпоксидная затирка "намертво" склеивает камни и не дает мощению "дышать"
Строительная эпоксидная смола (для склейки металла, стекла) имеет модуль упругости 2000-4000 МПа - это жесткий материал. Специализированная затирка для наружного мощения (Sopro, PCI, Quick-mix) модифицирована пластификаторами до модуля 500-1500 МПа. Шов сохраняет прочность 40-60 МПа, но при этом компенсирует температурные деформации гранита без растрескивания. "Дыхание" мощения (вертикальный дренаж через швы) при эпоксидной затирке прекращается - вода отводится по уклону поверхности к дождеприемникам.
Состав эпоксидной затирки: смола, отвердитель, наполнитель
Три компонента и их функции
Смола и отвердитель смешиваются в строгой пропорции (типично 1:1 или 2:1 по массе). Отклонение от пропорции на 10% и более приводит к неполной полимеризации: шов остается липким или хрупким. Кварцевый наполнитель добавляется после смешивания смолы с отвердителем. Время жизни готовой смеси: 30-60 минут при +20 °C. При +30 °C: 15-25 минут. Объем замеса рассчитывается на площадь, которую мастера способны обработать за это время: типично 3-5 м2.
Полиуретановая vs эпоксидная: отличия для наружного мощения
На практике для наружного мощения гранитной брусчаткой используются оба типа. Выбор определяется нагрузкой: пешеходные дорожки, площадки кафе, переходы к газону - полиуретан. Парковки, проезды, транспортные зоны со сдвиговыми нагрузками - эпоксидная. Для расчета количества затирки используется формула из статьи о расходе фуги.
Технология нанесения: шламование по мокрому камню
Подготовка поверхности и замес компонентов
- Расчистка швов: Кельмой или сжатым воздухом удаляется песок, пыль, органика. Глубина расчистки: 30-40 мм (2/3 от высоты камня 50-60 мм).
- Увлажнение: Поверхность камня обильно поливается водой из шланга. Лужи в швах удаляются - швы должны быть влажными, но без стоячей воды.
- Замес: Компонент А (смола) + Компонент Б (отвердитель) перемешиваются миксером на низких оборотах 2-3 минуты. Затем добавляется Компонент В (кварц). Еще 1-2 минуты перемешивания.

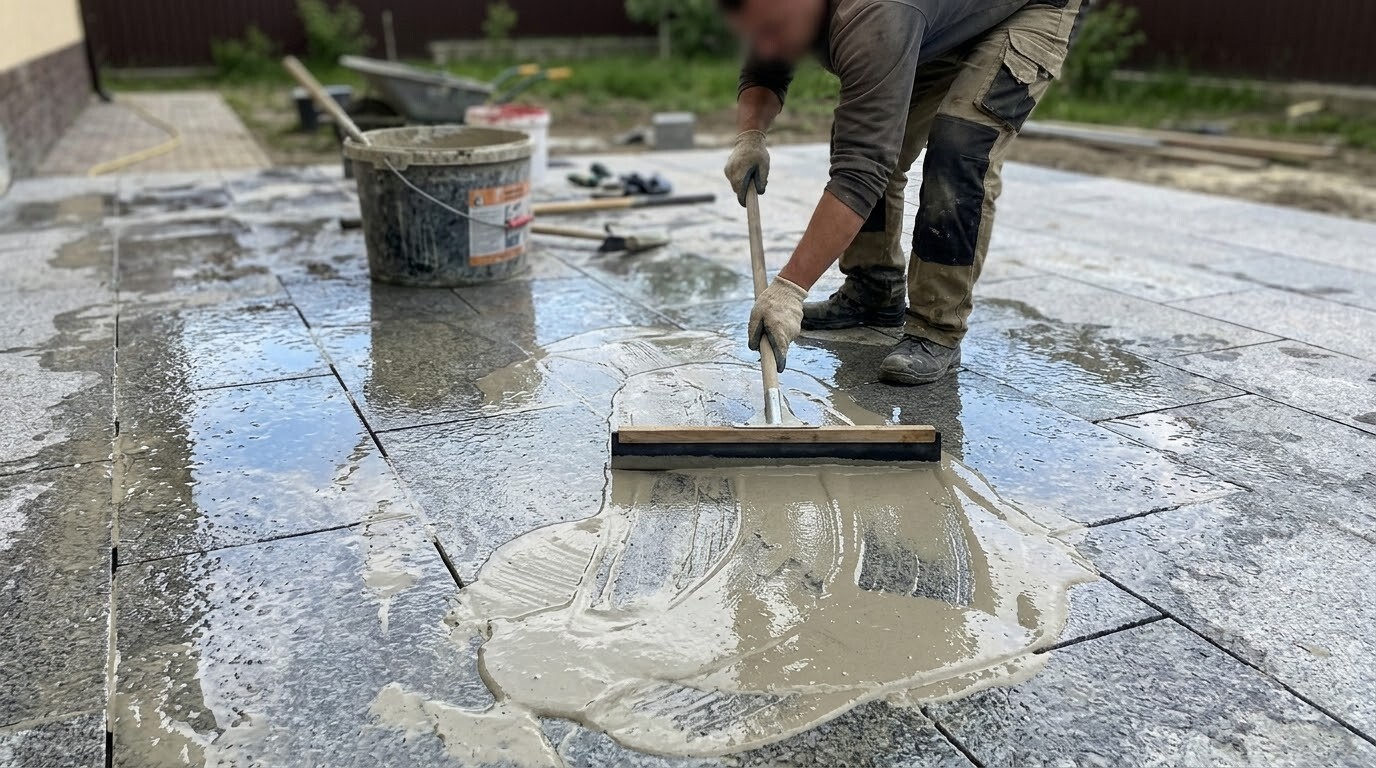

- Шламование: Готовая масса выливается на мокрый камень и загоняется в швы резиновым ракелем диагональными движениями.
- Замывание: Через 10-20 минут (до начала схватывания) излишки смолы смываются водой с помощью капроновой щетки или роторной машины.
Температурный режим и время полимеризации
Температура влияет на две критические характеристики: время жизни смеси (сколько минут есть на нанесение) и время полимеризации (когда покрытие готово к эксплуатации). При +10 °C время жизни: 90-120 минут, полимеризация: 48-72 часа. При +20 °C: 30-60 минут и 24-48 часов. При +30 °C: 15-25 минут и 12-24 часа. Пешеходная нагрузка допускается через 24 часа, транспортная - через 72 часа при +20 °C.
Ошибки при работе с эпоксидной затиркой
Пять ошибок, превращающих затирку в дефект
Критический момент - замывание. Окно для замывки: 10-20 минут после нанесения. Если смола начала схватываться на поверхности камня, удалить ее можно только механически (шлифовка), что повреждает лицевую грань. Особенно критично на термообработанном и бучардированном граните - шероховатая поверхность удерживает эпоксидку в микрокавернах.
Контроль качества заполнения
На транспортных зонах дополнительно проверяется водонепроницаемость: при поливе водой из шланга вода стекает по поверхности, не просачиваясь в швы. Если обнаруживается протечка - шов не заполнен на полную глубину. Дефектный участок расчищается и заполняется повторно.
Сравнение типов затирки для гранитной брусчатки
Параметры четырех типов шовного заполнения
| Параметр | Песок | ЦПС / трасс | Эпоксидная | Полиуретановая |
|---|---|---|---|---|
| Прочность шва | 0 МПа | 5-15 МПа | 40-60 МПа | 20-30 МПа |
| Эластичность | Максимальная | Нулевая | Средняя | Высокая |
| Водонепроницаемость | Нет | Частичная | Полная | Полная |
| Стойкость к керхеру | Вымывается | Средняя | Абсолютная | Абсолютная |
| Сорняки | Прорастают | Частично | Нет | Нет |
| Стоимость за 1 м2 | 10-30 руб. | 50-100 руб. | 300-600 руб. | 250-500 руб. |
Влияние типа затирки на смежные операции
Последовательность операций при эпоксидной фуговке: укладка камня -> виброуплотнение (при использовании колотой брусчатки) -> ожидание 24 часа (набор прочности монтажного слоя) -> эпоксидная затирка. При песчаной фуговке: укладка ->предварительная засыпка песка -> виброуплотнение (при использовании колотой брусчатки)-> повторная засыпка песка. На объектах с бетонным основанием и адгезионным шламом эпоксидная затирка создает полностью герметичное покрытие: вода отводится только по поверхности.
Совет из практики от Корниенко Р.Л.: Главная ошибка новичков - замешивают сразу ведро эпоксидки на 10 м2. При +25 °C через 20 минут смесь начинает густеть в ведре, а на площадке обработано только 3 м2. Остальное выбрасывается. Правило: замешивать на 3-5 м2, не больше. Лучше сделать 5 замесов по 2 кг, чем один на 10 кг и потерять половину. И еще: всегда держите наготове ведро воды и щетку для замывания. Опоздал на 5 минут - пятна на камне навсегда.
Частые вопросы об эпоксидной затирке
Можно ли наносить эпоксидную затирку на гарцовочное основание?
Можно, но с ограничениями. На гарцовке камень "дышит" - допускает микроподвижки при нагрузке. Эпоксидный шов ограничивает подвижность и при сильных деформациях основания может растрескаться. Оптимальная комбинация: эпоксидная затирка на жестком основании (бетон, дренажный бетон), трассовая затирка или песок на гарцовке.
Как удалить пятна эпоксидной затирки с поверхности камня?
До полимеризации (первые 30-60 минут): промывка водой с капроновой щеткой. После полимеризации: только механическое удаление (шлифовка алмазным диском) или растворитель на основе дихлорметана. Оба метода повреждают лицевую поверхность камня. Профилактика (замывание вовремя) - единственный безопасный способ.
Какой срок службы эпоксидной затирки в швах?
При соблюдении технологии: 15-25 лет. Ультрафиолет слегка осветляет поверхность шва через 5-7 лет, но прочность и водонепроницаемость сохраняются. Деградация ускоряется при использовании агрессивных противогололедных реагентов (хлориды калия и натрия) - срок сокращается до 10-15 лет.
