Зачем нужен деформационный шов в брусчатке: устройство на больших площадях
Деформационный шов в брусчатке - сквозной технологический разрыв шириной 10-15 мм, разделяющий мощение на независимые карты площадью 9-25 м2. Шов проходит от лицевой поверхности камня до дна бетонного основания. Заполняется демпферной лентой (вспененный полиэтилен) и полиуретановым герметиком. Назначение: компенсация температурного расширения гранита и бетона при перепаде температур от -30 до +50 °C. Без деформационных швов на площади более 25 м2 неизбежны трещины в бетоне и отстрел камней из покрытия. Деформационные швы входят в систему технологий укладки гранитной брусчатки на жесткие основания.
Содержание статьи
- Почему мощение без деформационных швов трескается
- Разметка деформационных карт: размеры и пропорции
- Устройство шва: демпферная лента, вилатерм, герметик
- Нарезка швов в готовом бетоне: когда основание уже залито
- Деформационные швы в зонах примыкания к зданиям и лестницам
- Частые вопросы о деформационных швах
Почему мощение без деформационных швов трескается
Физика температурного расширения: гранит + бетон
Расчет: плита 5 м при нагреве от -20 до +40 °C (диапазон 60 °C) удлиняется на 5*0,012*60 = 3,6 мм (бетон) и 5*0,008*60 = 2,4 мм (гранит). Разница деформаций: 1,2 мм на каждые 5 м. Без шва эта разница создает напряжение сдвига между камнем и бетоном, разрушая адгезионный контакт. На площадях 50-100 м2 суммарная деформация достигает 7-10 мм - камни начинают "стрелять" из покрытия, как пробки.
Разрушение цементных швов при циклических деформациях
Цикличность: каждые сутки бетон нагревается днем и остывает ночью. Каждый цикл создает микротрещину в жестком шве. После 100-200 циклов (3-6 месяцев) шов разрушается полностью. Вода проникает в трещину, замерзает зимой, расширяет ее. Через 1-2 зимних сезона трещина проходит через бетон насквозь. Если трещина приходится на камень - гранит раскалывается.
Миф: на небольших площадках (до 20 м2) деформационные швы не нужны
На площадках 15-20 м2 с эпоксидной затиркой деформация распределяется по множеству эластичных швов. Каждый шов компенсирует 0,1-0,3 мм - суммарно покрытие справляется с 2-3 мм. Но в точке примыкания к цоколю здания камень упирается в неподвижную бетонную стену. Без зазора 10-15 мм первый же ряд камней выдавливается вверх. На площадках более 25 м2 деформационные швы обязательны при любом типе затирки.
Совет из практики от Корниенко Р.Л.: На парковке ТЦ залили бетон единой плитой 200 м2 - без деформационных швов. Укладчики положили гранит, затерли эпоксидной затиркой. Первое лето: при +35 °C плита расширилась на 15 мм. Три ряда камней у бордюра выстрелили вверх на 20 мм. Пришлось нарезать швы бензиновым швонарезчиком по готовому покрытию - пыль, шум, повреждения лица камня. Сделали бы сразу - обошлось бы в 5% от стоимости мощения.
Разметка деформационных карт: размеры и пропорции

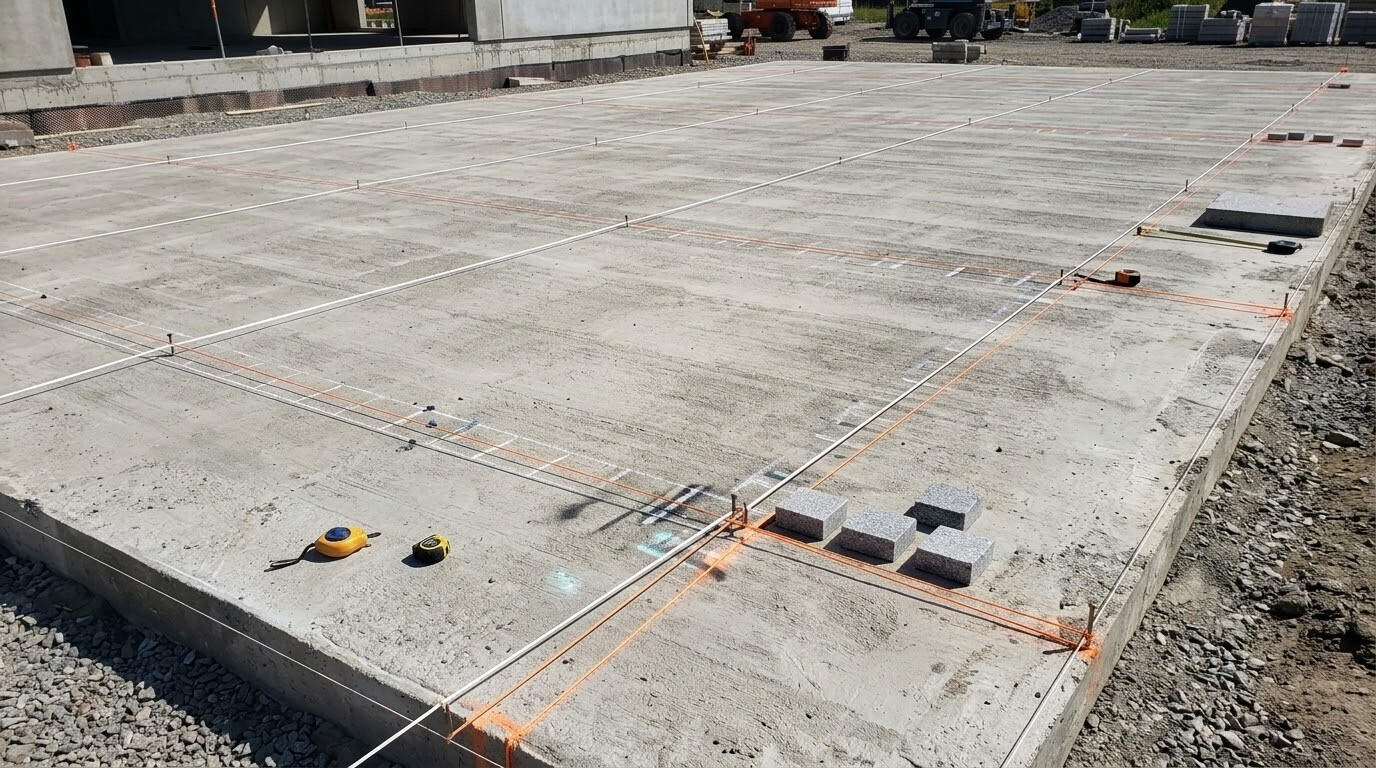

Правило карт: от 3x3 до 5x5 м
Размер карты определяется нагрузкой: для пешеходных зон - карты 4x4 или 5x5 м (16-25 м2). Для транспортных зон с нагрузкой от грузовиков - 3x3 или 3x4 м (9-12 м2). Чем выше динамическая нагрузка (торможение, ускорение), тем меньше карта. Линии швов привязываются к раскладке камня: шов проходит строго по границе ряда, перерезание камня недопустимо.
Привязка швов к сетке раскладки камня
Модульная привязка исключает подрезку камня на линии шва. Подрезанный камень в зоне деформации - слабое место: при расширении подрезанный кусок выдавливается первым. При веерной или елочной раскладке линия шва привязывается к базовым осям рисунка. На парковках со стабилизированным основанием из объемной георешетки карты привязываются к ячейкам решетки.
Устройство шва: демпферная лента, вилатерм, герметик
Трехслойная конструкция деформационного шва
| Элемент шва | Материал | Функция | Глубина установки |
|---|---|---|---|
| Демпферная лента | Вспененный полиэтилен 10-20 мм | Разделение бетонных карт | На всю толщину бетона |
| Уплотнительный шнур | Вилатерм (вспененный ПЭ) | Подложка для герметика, ограничение глубины заливки | 10-15 мм от поверхности |
| Герметик | Полиуретан или битум-полимер | Водонепроницаемость, эластичность шва | Верхние 5-10 мм |
| Камень на границе | Целые камни без подрезки | Ровные края шва | На всю высоту камня |
Последовательность монтажа
- Разметка: Границы карт отбиваются на грунте шнурком и маркируются колышками. Линии привязываются к осям здания и модулю камня.
- Демпферная лента: Лента из вспененного полиэтилена (толщина 10-15 мм, высота = толщина бетона) устанавливается вертикально по линиям карт. Фиксируется к геотекстилю или арматуре скобами.
- Заливка бетона: Каждая карта заливается отдельно или одновременно с соседней (лента разделит их при твердении).
- Укладка камня: На адгезионный шлам и трассовый раствор. Граничные камни укладываются без перевязки с соседней картой: шов проходит сквозь все слои.

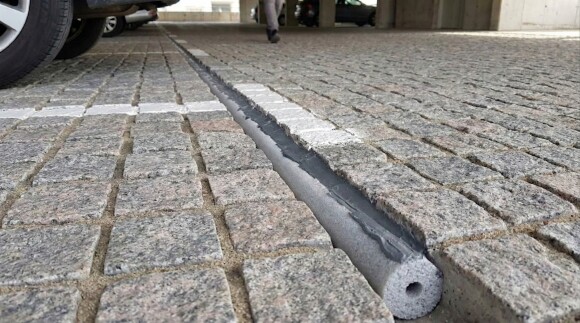

- Герметизация: Шов расчищается, закладывается вилатерм (на глубину 10-15 мм от поверхности), верхние 5-10 мм заливаются полиуретановым герметиком.
Нарезка швов в готовом бетоне: когда основание уже залито
Ситуация: бетон залит монолитом без деформационных карт
Нарезка выполняется через 24-48 часов после заливки (бетон набрал начальную прочность, но еще не полностью затвердел). Глубина реза для бетона толщиной 150 мм: 50 мм. Ширина реза: 3-5 мм (определяется толщиной диска). Важно: рез создает ослабленное сечение, по которому бетон "треснет" контролируемо при расширении, а не хаотично в произвольном месте. После укладки камня шов в граните нарезается строго над швом в бетоне.
Нарезка по готовому мощению: крайняя мера
При нарезке по готовому мощению демонтируется один ряд камней по линии будущего шва. В освободившемся пространстве швонарезчиком прорезается бетон на 1/3 глубины. Камни устанавливаются обратно с зазором 10-15 мм. Зазор заполняется вилатермом и герметиком. Метод трудоемкий, портит эстетику, но спасает покрытие от полного разрушения.
Деформационные швы в зонах примыкания к зданиям и лестницам
Примыкание мощения к цоколю: обязательный зазор
Цоколь - неподвижная конструкция, стоящая на собственном фундаменте. Мощение расширяется в сторону цоколя на 1-3 мм (при длине участка 5 м). При контактном примыкании (камень впритык к стене) давление разрушает первый ряд камней.
Примыкание к ступеням, колоннам и инженерным элементам
Ступени входных групп - зона повышенного риска. Мощение перед ступенями нагревается солнцем сильнее (горизонтальная поверхность). Ступени, затененные козырьком, остаются прохладными. Перепад температур между мощением и ступенями: 10-20 °C. Разница деформаций создает давление на стык. Без зазора камень упирается в подступенок, давление передается на гранитную ступень. Результат: трещина в ступени или выдавливание первого ряда камней вверх.
Совет из практики от Корниенко Р.Л.: Частая ошибка: подрядчик укладывает камень вплотную к ступеням входной группы - "так красивее, без зазоров". Через первое лето камень расширился и упер в ступень. Результат: гранитная ступень треснула пополам. Замена ступени: 40000 руб. + демонтаж мощения на 3 м2. Демпферная лента для 10 погонных метров примыкания: 500 руб. Герметик: 1500 руб. Итого 2000 руб. профилактики vs 60000 руб. ремонта.
Частые вопросы о деформационных швах
Нужны ли деформационные швы при укладке на гарцовку (без бетона)?
На гарцовочном (сыпучем) основании деформационные швы не требуются. Гарцовка обладает микроподвижностью: зерна песка перераспределяются при расширении камня, компенсируя деформацию. Швы необходимы только на жестких основаниях: монолитный бетон, дренажный бетон, жесткий трассовый раствор.
Какой герметик использовать для заполнения деформационного шва?
Полиуретановый герметик (Sikaflex, Tytan Professional) - для пешеходных и транспортных зон. Модуль упругости: 0,3-0,6 МПа (эластичный). Срок службы: 10-15 лет. Битумно-полимерный герметик (ТЕХНОНИКОЛЬ) - для дорожных объектов с высокой транспортной нагрузкой. Срок службы: 7-10 лет.
Как часто нужно менять герметик в деформационном шве?
Полиуретановый герметик: ревизия через 7-10 лет, замена через 10-15. Битумно-полимерный: ревизия через 5 лет, замена через 7-10. Признаки износа: трещины на поверхности герметика, отслоение от стенок шва, потеря эластичности при сжатии пальцем.
