Что такое французский рез брусчатки при оформлении криволинейного мощения

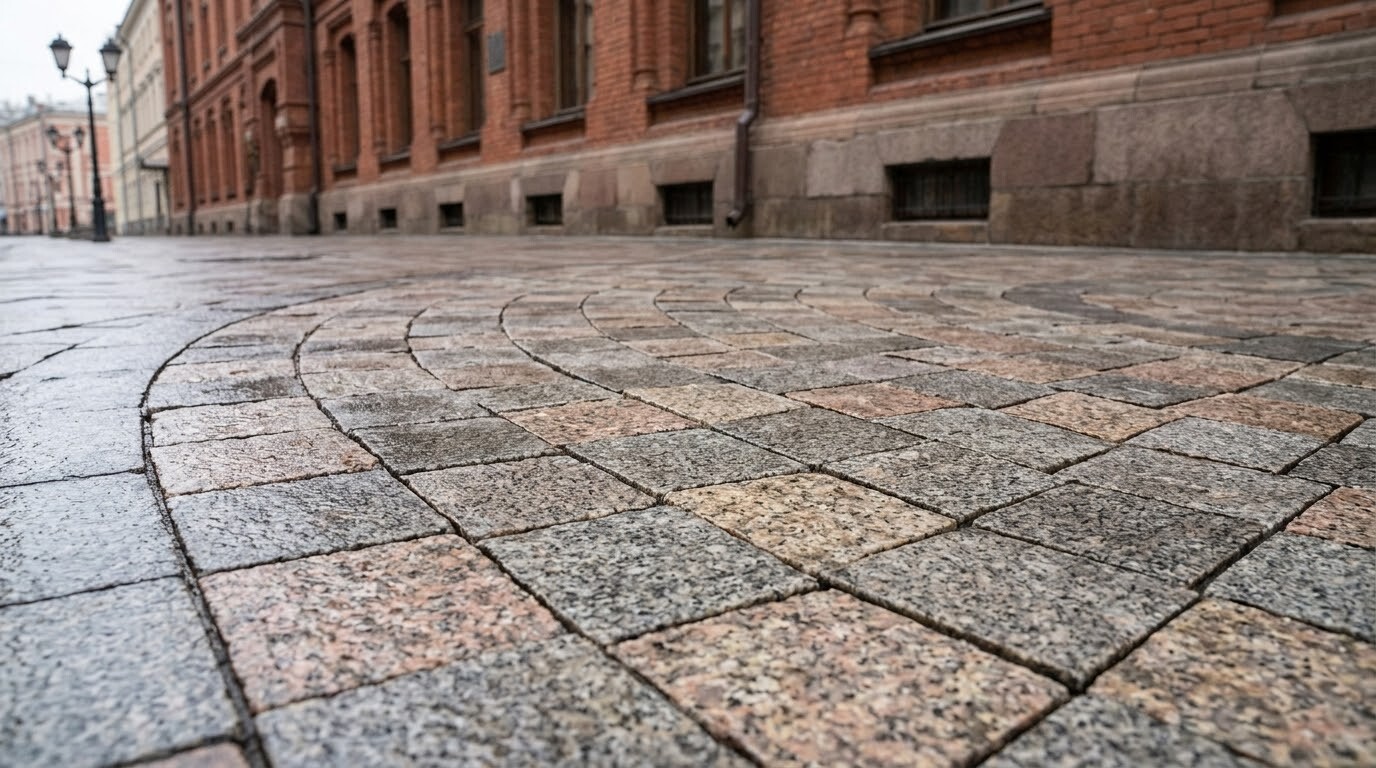

Французский рез - метод направленной подрезки прямоугольной гранитной брусчатки для придания ей трапециевидной формы, позволяющей выкладывать плавные радиусные повороты и круговые элементы без клиновидных зазоров. Технология математически рассчитывает угол скоса боковых граней по внутреннему и внешнему радиусу дуги. Каждый элемент работает как клин в арочной конструкции, обеспечивая 100% боковой распор и равномерный шов по всему контуру кривой. Полный каталог форматов и типов обработки гранитной брусчатки приведен в соответствующем разделе.
Содержание статьи
- Геометрический конфликт при укладке прямоугольного камня по дуге
- Расчет угла скоса и геометрии трапециевидного элемента
- Технология выполнения французского реза на станке
- Монтаж трапециевидных элементов по радиусной направляющей
- Экономика подрезки и расход камня на радиусных участках
- Частые вопросы о французском резе брусчатки
Геометрический конфликт при укладке прямоугольного камня по дуге
Механика образования V-образных зазоров
Прямоугольный камень спроектирован для линейной раскладки. При попытке выложить его по кривой возникает неустранимый геометрический конфликт: на внутреннем радиусе камни смыкаются гранями вплотную, на внешнем - расходятся. Чем круче поворот (меньше радиус), тем шире клиновидный зазор. При радиусе менее 2 м ширина раскрытия шва на внешнем контуре достигает 20-30 мм. Такие швы невозможно качественно зафуговать: песок вымывается за первый сезон, камни теряют боковой распор и начинают смещаться под нагрузкой.
Потеря несущей способности покрытия на изгибах
В правильно уложенном мощении каждый камень зафиксирован боковым давлением соседних элементов. Клиновидные зазоры разрушают эту механику: камень на внешнем радиусе фактически висит в воздухе между соседями, удерживаясь только силой трения о монтажный слой. При горизонтальной нагрузке (торможение автомобиля, маневрирование коммунальной техники) камни выдавливаются из ряда. Визуально покрытие выглядит небрежным: неравномерные зазоры создают эффект некачественной работы.
Миф: для радиусных участков достаточно мелкоформатного камня без подрезки
Действительно, чем мельче камень, тем меньше угловое раскрытие на единицу элемента. На пологих дугах (радиус свыше 5 м) мелкий формат допустим без подрезки. На крутых поворотах (радиус менее 3 м) даже мелкий камень дает заметные клиновидные зазоры. Кроме того, мелкий формат снижает несущую способность покрытия: малые камни легче выдавливаются горизонтальными нагрузками. Французский рез стандартного камня 100x100 или 100x200 мм обеспечивает и геометрическую точность, и достаточный боковой распор.
Совет из практики от Корниенко Р.Л.: Начинающие мастера пытаются обойтись без французского реза, компенсируя клиновидные зазоры толстым слоем затирки. Через год на таком повороте можно пальцем выковырять камень - затирка вымыта, распора нет. Правильный подход: рассчитать геометрию, нарезать трапеции и уложить с равномерным швом 3-5 мм по всему радиусу.
Расчет угла скоса и геометрии трапециевидного элемента
Формула определения угла подрезки
Расчет геометрии трапеции начинается с определения среднего радиуса дуги (среднее арифметическое между внутренним и внешним радиусами). Угол скоса каждой боковой грани вычисляется как отношение половины ширины камня к среднему радиусу. На практике: при ширине камня 100 мм и среднем радиусе 3 м угол скоса составляет 1,9°. При радиусе 1,5 м угол удваивается до 3,8°. Расчет выполняется для каждого ряда отдельно, поскольку радиус меняется от ряда к ряду.
Шаблонирование и маркировка заготовок
При крупных объемах подрезки (более 50 элементов) изготавливается шаблон из листового металла или фанеры толщиной 5-10 мм. Шаблон фиксируется на заготовке, и мастер наносит линию реза маркером. Каждый подрезанный элемент маркируется номером ряда и порядковым номером в ряду для точной установки на объекте. Хаотичная укладка без маркировки приводит к накоплению погрешностей и смещению рисунка на дуге.
Технология выполнения французского реза на станке
Требования к оборудованию
Качество плоскости среза определяет равномерность шва на смонтированном покрытии. Камнерезные станки мокрого реза с алмазным диском диаметром 400-600 мм обеспечивают допуск по плоскостности не более 0,5 мм на всю длину реза и точность угла до 0,1 градуса - оптимальный выбор при серийной подрезке от 100 элементов. На небольших объектах (до 30-50 резов) допускается работа УШМ 230 мм с алмазным диском по направляющей рейке: мастер фиксирует металлический уголок струбцинами на заготовке и ведет болгарку вдоль него. Плоскостность реза при этом составляет 1-1,5 мм - приемлемо для швов шириной 4-5 мм, но недостаточно для узкого шва 3 мм на ответственных объектах.
Последовательность операций
- Фиксация заготовки: Прямоугольный камень закрепляется в зажимах поворотной станины. Станина выставляется на расчетный угол скоса.
- Первый рез: Алмазный диск отсекает клиновидную часть с одной стороны заготовки. Рез выполняется с подачей воды для охлаждения диска и удаления шлама.
- Переворот и второй рез: Камень переворачивается на 180°. Выполняется симметричный рез с противоположной стороны. Заготовка приобретает форму правильной трапеции.
- Контроль геометрии: Подрезанный элемент проверяется шаблоном. Допуск по ширине параллельных граней - не более 1 мм.
Монтаж трапециевидных элементов по радиусной направляющей
Разбивка дуги и установка направляющих
На подготовленном монтажном слое размечается ось будущей дуги. При радиусах до 10 м используется метод "циркуля": в центр окружности вбивается штырь, к которому крепится шнур расчетной длины. Мастер прочерчивает дугу по монтажному слою, задавая линию внутреннего контура первого ряда. Подготовленные трапециевидные элементы укладываются по направляющей широкой гранью наружу, узкой - внутрь. Шов по всему контуру сохраняет равномерную ширину 3-5 мм. Подробнее о реализации радиусного мощения вокруг элементов ландшафта.
Чередование трапециевидных и прямоугольных элементов
При больших радиусах кривизны (свыше 5 м) угол скоса каждого элемента составляет менее 1°. Подрезка всех камней в ряду экономически нецелесообразна. Мастер чередует трапециевидные элементы с прямоугольными: 1 подрезанный камень на 2-3 стандартных. Накопленная погрешность компенсируется подрезанным элементом, и линия дуги сохраняет плавность. На крутых поворотах (радиус менее 2 м) подрезаются все камни без исключения. Практический опыт радиусной подрезки на Патриарших прудах подтверждает эффективность этого подхода.
Экономика подрезки и расход камня на радиусных участках
Процент отходов в зависимости от радиуса
| Радиус дуги | Угол скоса на элемент | Доля подрезанных камней | Отходы от объема |
|---|---|---|---|
| Менее 1,5 м | Свыше 4° | 100% | 15-20% |
| 1,5-3 м | 2-4° | 100% | 10-15% |
| 3-5 м | 1-2° | Каждый второй | 8-12% |
| Свыше 5 м | Менее 1° | Каждый 3-4 | 5-8% |
Включение стоимости подрезки в смету
При составлении сметы на мощение радиусных участков учитываются 3 статьи дополнительных затрат: расход алмазных дисков (1 диск изнашивается за 80-120 резов по граниту), оплата работы станочника и стоимость отходов камня. Совокупное удорожание радиусного участка по сравнению с линейной раскладкой составляет 25-40%. Коэффициент запаса на подрезку закладывается от 1,1 до 1,2 в зависимости от кривизны.
Совет из практики от Корниенко Р.Л.: Заказчики часто удивляются стоимости радиусных участков. Объясняю так: 1 погонный метр кривой требует в 3-4 раза больше трудозатрат, чем метр прямой линии. Расчет, разметка, подрезка каждого камня, контроль геометрии. Но без этого плавная линия невозможна - компромиссов с геометрией нет.
Частые вопросы о французском резе брусчатки
При каком радиусе французский рез не нужен?
При радиусах свыше 8-10 м кривизна настолько пологая, что клиновидный зазор не превышает 5 мм и визуально не отличается от стандартного шва. В этом случае достаточно прямоугольного камня с незначительной корректировкой ширины шва на внутреннем и внешнем контуре.
Можно ли использовать отходы от французского реза?
Клиновидные обрезки непригодны для основного мощения из-за нестандартной геометрии. Их можно использовать для заполнения технических зон (подрезка у бордюров, примыкания к люкам) или для формирования мозаичных вставок в декоративных элементах. При расчете сметы отходы учитываются как невозвратные потери.
