Зачем термообработку делают на граните для входных групп

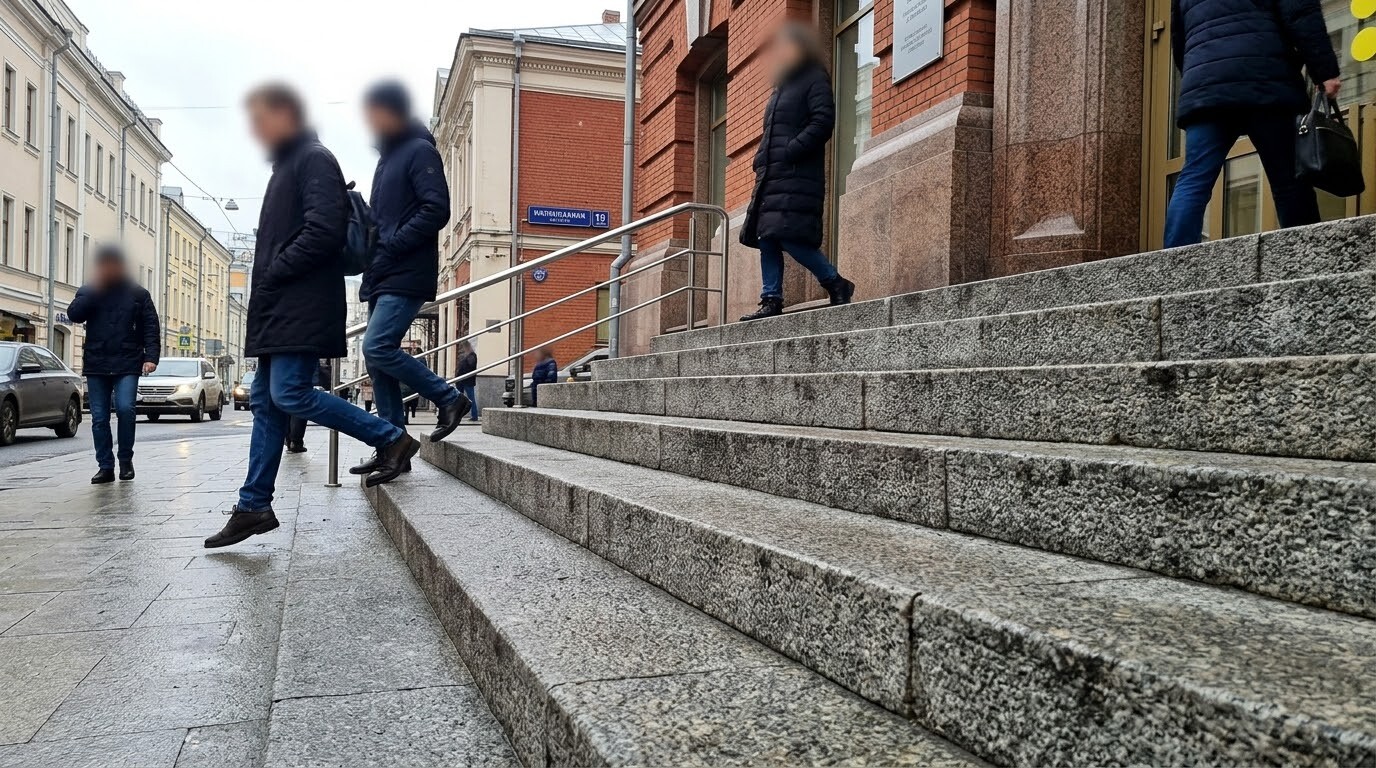

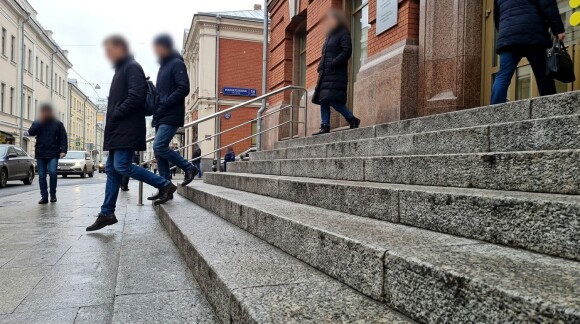

Термообработка гранита - метод высокотемпературной модификации поверхности каменных плит направленным газовым пламенем (пропан и кислород) при 2500-3000 градусов C. Обжиг разрушает кристаллическую структуру верхнего слоя породы, формируя шероховатый микрорельеф с перепадом высот 1-4 мм. Покрытие приобретает пассивное антискольжение класса R11-R13 и становится безопасным для пешеходных зон в любых погодных условиях. Полный каталог доступных типов фактурной обработки гранитной брусчатки собран в соответствующем разделе.
Содержание статьи
- Травмоопасность гладких гранитных поверхностей на входных группах
- Физика термического воздействия на кристаллическую структуру гранита
- Производственный цикл обжига на заводе и на объекте
- Сравнение антискользящих фактур: термообработка, бучардирование, акваобработка
- Проектирование входных групп с термообработанным камнем
- Частые вопросы о термообработке гранита
Травмоопасность гладких гранитных поверхностей на входных группах
Физика аквапланирования на полированном камне
Пиленый или полированный гранит обладает высотой микропрофиля менее 0,2 мм. При попадании дождевой воды на гладкую плоскость формируется непрерывная водяная пленка толщиной 0,1-0,3 мм. Подошва обуви теряет прямой контакт с камнем и скользит по водному слою - возникает эффект аквапланирования. При переходе температуры через 0 градусов C водяная пленка превращается в ледяную корку, полностью лишая покрытие сцепных свойств. На наклонных участках (пандусы, ступени) риск падения возрастает критически.
Почему накладные противоскользящие элементы не решают задачу
Применение накладных противоскользящих элементов (резиновые коврики, алюминиевые профили с абразивными вставками, клеевые полосы) решает проблему локально и временно. Механический крепеж выкрашивается из камня под воздействием циклических термических деформаций. Клеевые составы деградируют под ультрафиолетом и антигололедными реагентами. Накладки нарушают визуальную целостность каменного покрытия и создают зону перепада высот на границе "камень - элемент", провоцируя спотыкание.
Миф: термированный камень скользит так же, как полированный, когда покрывается льдом
Микрорельеф термообработанной поверхности (перепад 1-4 мм) физически прокалывает ледяную корку толщиной до 2 мм при наступании. Подошва контактирует с вершинами выступов сквозь лед. На полированном камне ледяная пленка работает как единый пласт без уязвимых точек - подошва скользит по ледяной поверхности. При толщине льда свыше 3-4 мм рельеф теряет эффективность, и требуется механическая очистка.
Совет из практики от Корниенко Р.Л.: На одном объекте заказчик уложил полированный гранит на крыльцо и через неделю получил первую травму посетителя. Наклеили резиновые полоски - через 2 месяца отвалились. Пришлось демонтировать покрытие и заменять на термообработанные плиты. Двойная работа и двойной бюджет. Термообработку нужно закладывать на стадии проекта, а не после первого перелома.
Физика термического воздействия на кристаллическую структуру гранита
Механизм разрушения поверхностного слоя
Гранит - полиминеральная порода, состоящая из кварца, полевого шпата и слюды. Каждый минерал обладает собственным коэффициентом термического расширения. При нагреве газоструйной горелкой до 2500-3000 градусов C кварцевые зерна расширяются на 15-20% быстрее полевого шпата. Возникают локальные напряжения на границах кристаллов, приводящие к микросколам и отшелушиванию частиц. На поверхности формируется рельеф с перепадом высот 1-4 мм. Глубина воздействия составляет 1-3 мм и не влияет на несущую прочность камня.
Зависимость рельефа от минерального состава
Характер получаемой фактуры напрямую зависит от размера зерна породы. Крупнозернистые граниты (Возрождение, Сибирский) с размером кристаллов 5-10 мм дают глубокий контрастный рельеф с резкими перепадами микропрофиля. Мелкозернистые породы (Габбро-Диабаз, Карелия) с зерном до 2 мм формируют равномерную мелкую шероховатость. Для входных групп предпочтительны крупнозернистые породы: глубокий рельеф эффективнее разрушает водяную пленку и обеспечивает надежное антискольжение даже при гололеде.
Производственный цикл обжига на заводе и на объекте
Заводская обработка на стационарном оборудовании
- Очистка и калибровка: Заготовка очищается от пыли и влаги. Наличие воды в микропорах при резком нагреве провоцирует внутренние микроразрывы (термический шок).
- Настройка горелки: Газоструйная горелка (смесь кислорода и пропана) выводится на рабочую температуру 2500-3000 градусов C.
- Прохождение пламени: Равномерное перемещение горелки по лицевой плоскости камня. Скорость подачи: 100-200 мм/с. Кварцевые и слюдяные включения выгорают и отшелушиваются.
- Охлаждение и промывка: Обожженная плита остывает естественным путем и промывается струей воды под высоким давлением для удаления выгоревших частиц.
Обработка на объекте ручной горелкой
При монтаже входных групп неизбежна подрезка камня по месту. Алмазный рез обнажает гладкую пиленую грань, нарушающую однородность антискользящей поверхности. На криволинейных участках применяется французский рез - подрезка под радиус без видимых стыков. Мастер обрабатывает срез портативной газовой горелкой непосредственно на объекте, восстанавливая шероховатую фактуру. Технология идентична заводской, но требует высокой квалификации: неравномерное прохождение пламени оставляет видимые полосы перегрева, а перегретый участок изменяет цвет камня. Так же есть большой риск растрескивания камня - если камень лежал под дождем или пропитан снизу, при обжиге вода мгновенно вскипает и камень рвёт по внутренним трещинам камня.
Сравнение антискользящих фактур: термообработка, бучардирование, акваобработка
Физико-механические параметры трех методов
| Параметр | Термообработка | Бучардирование | Акваобработка |
|---|---|---|---|
| Температура / усилие | 2500-3000 градусов C | Удар твердосплавных зубьев | Водяная струя 300-400 МПа |
| Глубина воздействия | 1-3 мм | 2-5 мм | 0,5-1 мм |
| Класс антискольжения | R11-R13 | R12-R13 | R10-R11 |
| Влияние на цвет | Осветление на 10-15% | Минимальное | Минимальное |
| Применение | Ступени, пандусы, площадки | Проезжие зоны, тротуары | Темные породы (габбро) |
Когда термообработка предпочтительнее альтернатив
На светлых и серых крупнозернистых гранитах (Возрождение, Мансуровский) термообработка обеспечивает оптимальное соотношение антискольжения и эстетики. Осветление камня на этих породах визуально незначительно. На темных породах (Габбро-Диабаз, Черный Жежелевский) обжиг критически снижает насыщенность цвета: камень становится серым вместо черного. Для темных пород рекомендуется акваобработка, сохраняющая глубину тона. Бучардирование создает более агрессивный рельеф и подходит для зон с тяжелой транспортной нагрузкой, где комфорт пешехода вторичен.
Проектирование входных групп с термообработанным камнем
Минимальная толщина плит и допуски
Обжиг создает значительный перепад температур между лицевой и тыльной стороной камня. Плиты тоньше 18 мм не выдерживают термических напряжений и деформируются или раскалываются. Для ступеней входных групп рекомендуемая толщина составляет 28 мм: этого достаточно для нагрузок пешеходной зоны и устойчивости при обжиге. На проездах с грузовой нагрузкой применяется камень толщиной 80-100 мм. Для пешеходных площадок и садовых дорожек допускается толщина от 18 мм.
Восстановление цвета гидрофобизатором
После термообработки гранит светлеет на 10-15 единиц по шкале L* (лайтнесс). Контрастность рисунка кристаллов снижается. Для восстановления визуальной глубины камня наносится полимерный гидрофобизатор проникающего действия. Пропитка заполняет микропоры обожженной поверхности и создает эффект "мокрого камня" без изменения шероховатости. Дополнительное преимущество: гидрофобизированная поверхность отталкивает воду, что снижает глубину промерзания камня и увеличивает его долговечность. Периодичность обновления пропитки - 1 раз в 3-5 лет в зависимости от интенсивности эксплуатации.
Совет из практики от Корниенко Р.Л.: Многие заказчики пугаются, когда видят термообработанный гранит после завода: камень выглядит блеклым и "пыльным". Объясняю, что первый дождь или нанесение гидрофобизатора вернет цвет. Показываю 2 образца - сухой и смоченный водой. Разница очевидна. Всегда прошу завод приложить к партии 1 смоченный образец для утверждения цвета заказчиком.
Частые вопросы о термообработке гранита
Снижает ли термообработка прочность гранита?
Нет. Термическое воздействие затрагивает только поверхностный слой толщиной 1-3 мм. Внутренняя структура породы полностью сохраняется: прочность на сжатие остается свыше 250 МПа, морозостойкость - не менее 300 циклов. Камень пригоден для полной пешеходной и транспортной эксплуатации.
Можно ли сделать термообработку после укладки камня?
Нет. При обжиге на уложенном покрытии газовая горелка нагревает камень неравномерно: края плит, примыкающие к соседним, перегреваются сильнее центра. Локальные термические напряжения скалывают углы и фаску, покрытие теряет геометрию. Открытый огонь рядом с цементным швом и адгезивом разрушает затирку. Термообработку необходимо выполнять на заводе до укладки. Ручная горелка на объекте допускается только для обжига торцов после подрезки камня по месту, и то с предельной аккуратностью.
Какие породы гранита не подходят для термообработки?
Камень который не имеет в структуре кварц (который расширяется при нагреве и отшелушивается) не подвергается термообработке. Это месторождения - Калливолампи, С-003. Для них подходит акваобработка или бучардирование - они сохраняют глубину тона. Отдельный случай: Жельтау желтый при термообработке приобретает красноватый оттенок из-за окисления железосодержащих минералов, поэтому его бучардируют. Также не подвергаются термообработке плиты тоньше 18 мм из-за риска растрескивания.
