Диагностика: как обнаружить и оценить масштаб проблемы
Простукивание: базовый метод диагностики
Резиновый молоток массой 300-500 г. Удар средней силы по центру камня. Глухой звук - камень плотно лежит на основании. Звонкий, "пустой" звук - под камнем полость. Металлический звон - камень полностью оторван от основания (максимальная пустота). Простукивание выполняется по всей площадке с шагом 200-300 мм (каждый камень формата 100x200 мм простукивается индивидуально).
Результаты фиксируются маркером на камне: крестик = бухтит, точка = норма. На схеме площадки отмечаются зоны бухтения. Характерные паттерны: полосы вдоль бордюров (вымывание у края), пятна у водостоков (максимальный поток воды), равномерное распределение (усадка монтажного слоя по всей площадке).
Классификация по степени тяжести
Бухтение подразделяется на 4 степени: от легкой (камень неподвижен, но издает звонкий звук) до критической (камень полностью оторван от основания). Степень тяжести напрямую определяет необходимый метод ремонта: от простого наблюдения до полной перекладки площадки.
| Степень |
Звук при ударе |
Подвижность камня |
Доля бухтящих камней |
Рекомендация |
| 1 - легкая |
Слегка звонкий |
Неподвижен |
Менее 5% |
Наблюдение, инъектирование |
| 2 - средняя |
Звонкий |
Покачивание 0,5-1 мм |
5-15% |
Пересадка бухтящих камней |
| 3 - тяжелая |
Явный звон |
Покачивание 2-3 мм |
15-30% |
Перекладка зон бухтения |
| 4 - критическая |
Металлический звон |
Камень извлекается рукой |
Более 30% |
Полная перекладка площадки |
Инструментальная диагностика: определение глубины пустот

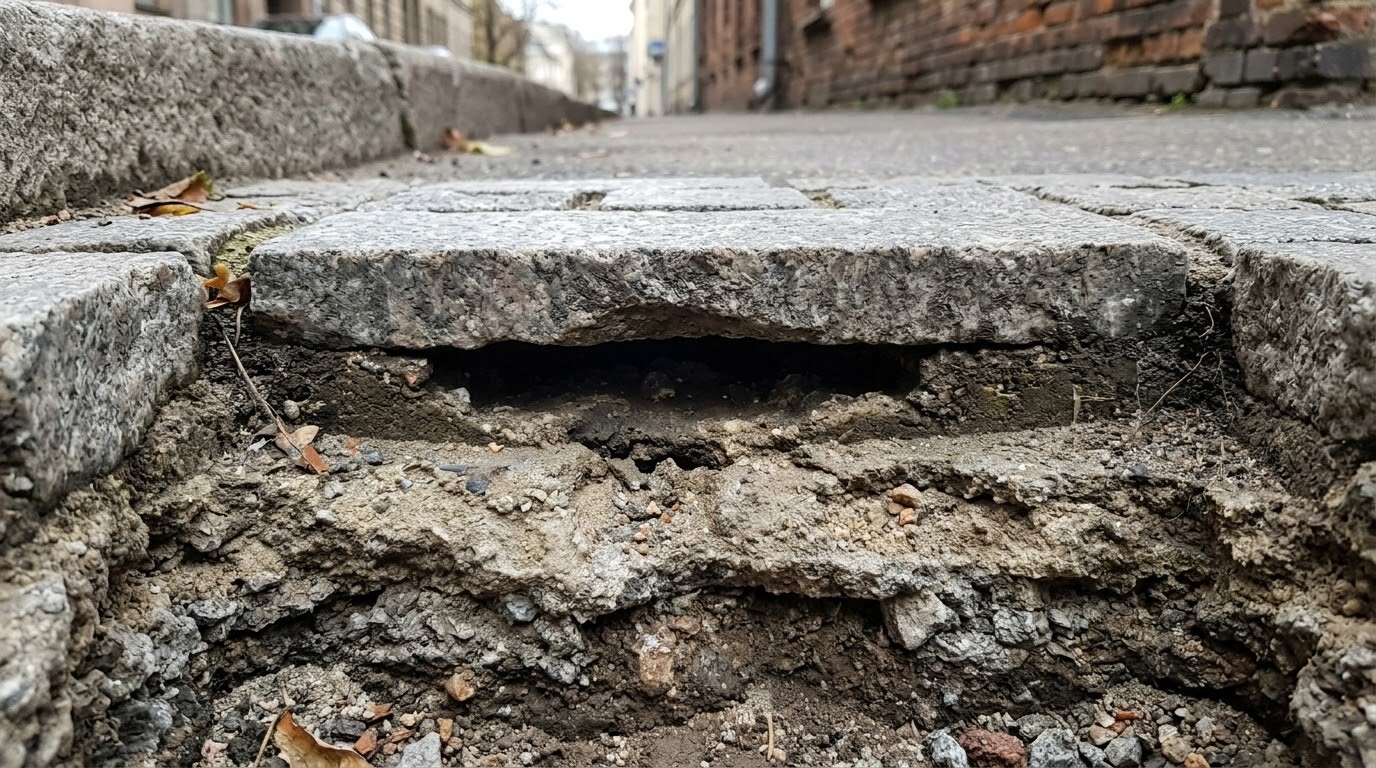

Для оценки глубины пустот камень демонтируется в 3-5 контрольных точках (зоны бухтения). Измеряется зазор между нижней гранью камня и поверхностью монтажного слоя. Зазор 1-3 мм - усадка. Зазор 5-10 мм - начальное вымывание. Зазор 10-20 мм - активное вымывание. Зазор более 20 мм - разрушение монтажного слоя.
Контрольный демонтаж занимает 5-10 минут на камень (извлечение щипцами или плоской отверткой, осмотр, установка обратно на свежую гарцовку). Информация о глубине пустот определяет метод ремонта: инъектирование (до 5 мм), пересадка (5-15 мм), перекладка с восстановлением основания (более 15 мм).
Причины бухтения: технологические ошибки
Неравномерная толщина монтажного слоя
Толщина монтажного слоя (гарцовки) варьируется от 30 до 50 мм. На участках с толщиной 40-50 мм усадка составляет 1,5-3 мм, на участках с толщиной 20-30 мм - 0,5-1 мм. Разница усадок создает неравномерную опору: камень отрывается от участков с большей усадкой. Причина неравномерности - плохая планировка щебеночного основания.
Контроль: перепад высот по щебеночному основанию не должен превышать 10 мм на 2 м (правило двухметровой рейки). На практике подрядчики проверяют рейкой выборочно (через 3-5 м). Результат: локальные ямы 15-30 мм, заполненные толстым слоем гарцовки, дают повышенную усадку.
Укладка на сухую гарцовку без пролива
Камень, уложенный на сухую гарцовку, не фиксируется: между камнем и смесью нет адгезии (особенно актуально на крупноформатных плит 600х600 и больше). После первого дождя гарцовка увлажняется и начинает твердеть, но камень уже не прижат к ней. Зазор 0,5-2 мм образуется до начала твердения. Правильная технология: камень укладывается на влажную гарцовку, осаживается резиновой киянкой (3-5 ударов), проливается водой и пригружается.
На площадках более 100 м2 ручное осаживание каждого камня нецелесообразно. Альтернатива: укладка камней на сухую гарцовку партиями по 5-10 м2, уплотнение виброплитой 60-90 кг с резиновой подошвой, пролив водой 5-10 л/м2. Виброплита осаживает камни в гарцовку на 3-5 мм и создает плотный контакт.
Связь с разрушением швов: цепная реакция дефектов
Пустота под камнем и
разрушение шва - взаимосвязанные дефекты. Пустота допускает подвижность камня: при нагрузке камень качается, шов деформируется. Деформация шва приводит к трещинам в затирке. Через трещины вода проникает к основанию, вымывает гарцовку, увеличивает пустоту. Увеличенная пустота усиливает подвижность - шов разрушается быстрее.
Прерывание цепочки: ремонт пустоты (пересадка камня) без ремонта шва дает временный результат - вода снова проникнет через разрушенный шов. Ремонт шва без устранения пустоты бесполезен - камень продолжит качаться и разрушит новый шов. Правильный ремонт включает оба элемента: пересадка камня + заполнение шва.
Совет из практики от Корниенко Р.Л.: На тротуаре жилого комплекса (200 м2, термообработанный серый гранит) через 18 месяцев обнаружили бухтение на 25% площадки. Подрядчик предложил инъектирование цементного раствора через швы (80 000 руб.). Контрольный демонтаж показал: глубина пустот 15-25 мм, монтажный слой частично разрушен. Инъектирование не заполнит полости такой глубины. Решение: перекладка 50 м2 (бухтящие зоны + прилегающие камни) с новым монтажным слоем из трассового раствора + эпоксидная затирка швов. Стоимость: 350 000 руб. Через 3 года - без рецидивов.
