Как укладывать георешетку под парковку: технология стабилизации основания
Объемная георешетка - трехмерная сотовая конструкция из полиэтиленовых или полипропиленовых лент, высотой 50-200 мм, которая заполняется щебнем и превращает сыпучий материал в жесткую армированную плиту. Ячейки фиксируют зерна щебня, блокируя горизонтальное смещение под нагрузкой. Несущая способность основания увеличивается в 3-5 раз. Георешетка применяется на парковках с нагрузкой от грузового транспорта и на слабонесущих грунтах (торф, ил, насыпной грунт). Укладывается поверх геотекстиля на дно корыта. Георешетка входит в систему технологий укладки гранитной брусчатки на слабые основания.
Содержание статьи
Зачем нужна георешетка под парковкой из брусчатки
Проблема: горизонтальное смещение щебня под колесами
Вертикальная нагрузка от колеса легкового автомобиля: 3-5 кН. Грузовика: 30-50 кН. На несвязанном щебне вертикальная нагрузка создает конус давления: щебень выдавливается в стороны. Образуется впадина под колесом и вспучивание по краям. Каждый проезд углубляет впадину. Георешетка блокирует горизонтальное смещение: стенки ячеек удерживают зерна щебня, как стакан удерживает воду. Нагрузка распределяется по большей площади, давление на грунт снижается в 3-5 раз.
Слабонесущие грунты: торф, ил, насыпной грунт
На слабых грунтах применяется георешетка высотой 150-200 мм. Толщина щебня в ячейках: равна высоте решетки + 50 мм поверх. Общая толщина армированного слоя: 200-250 мм. Этого достаточно для парковок с нагрузкой до 10 т. Для более тяжелых нагрузок: два яруса георешетки с промежуточным слоем щебня. Расчет глубины выемки грунта учитывает толщину решетки и запас на монтажный слой.
Миф: георешетка заменяет геотекстиль
Правильная конструкция: грунт -> геотекстиль 200-300 г/м2 -> георешетка + щебень -> геотекстиль 150-200 г/м2 -> монтажный слой (гарцовка) -> камень.
Совет из практики от Корниенко Р.Л.: На объекте в Подмосковье строили парковку на 8 машин на бывшем огороде. Грунт - торф, глубина торфяного слоя 1,2 м. Без георешетки любое основание "уплыло" бы через пару зим. Уложили решетку высотой 150 мм, засыпали щебнем 20-40 мм, утрамбовали. Сверху - геотекстиль, гарцовка, камень. 4 года эксплуатации, включая зимнюю парковку внедорожников: ни одного провала, ни одной колеи. Георешетка стоила 180 руб./м2 (28800 руб. на всю парковку). Без нее пришлось бы выторфовывать 1,2 м на площади 160 м2 - это 192 м3 торфа на вывоз и замену щебнем.
Выбор высоты георешетки: 50, 100 или 200 мм
Зависимость высоты от нагрузки и грунта
| Высота решетки | Размер ячейки | Грунт | Нагрузка | Цена за 1 м2 |
|---|---|---|---|---|
| 50 мм | 200x200 мм | Песок, суглинок | Пешеходы | 80-120 руб. |
| 100 мм | 200x200 мм | Суглинок, глина | Легковые авто (до 3,5 т) | 130-200 руб. |
| 150 мм | 200x200 мм | Торф, насыпной грунт | Грузовые авто (до 10 т) | 180-280 руб. |
| 200 мм | 250x250 мм | Ил, болото | Спецтехника (свыше 10 т) | 250-400 руб. |
Материал: полиэтилен HDPE vs полипропилен
Важнее качество сварки стенок ячеек: при нагрузке разрыв происходит именно по швам. Проверка: попытка разорвать соединение руками. Качественная решетка не поддается ручному разрыву. Дешевые аналоги рвутся по сварке при усилии 50-100 Н.
Монтаж георешетки: растяжка, анкеровка, засыпка

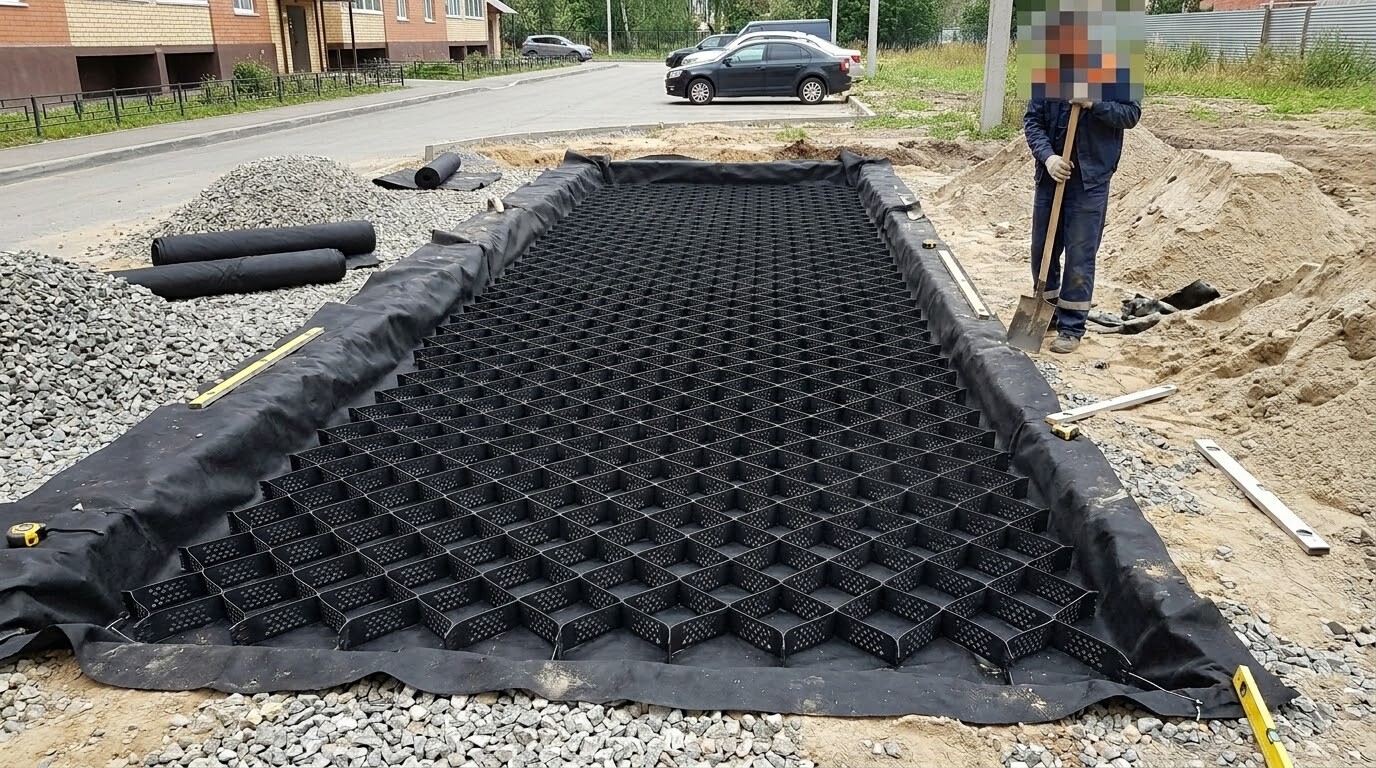

Подготовка корыта и растяжка решетки
- Выемка грунта: Корыто глубиной 350-500 мм (в зависимости от конструкции "пирога").
- Укладка геотекстиля: По дну и стенкам корыта - геотекстиль 200-300 г/м2.
- Растяжка решетки: Секция растягивается вручную на проектный размер. Соседние секции скрепляются степлером или пластиковыми стяжками.
- Анкеровка: Г-образные штыри вбиваются через стенки ячеек в грунт.
- Засыпка щебнем: Щебень 20-40 мм засыпается ведрами или ковшом мини-погрузчика от центра к краям. Высота засыпки: высота решетки + 50 мм сверху.
- Уплотнение: Виброплита массой 150-300 кг уплотняет щебень 2-3 проходами.
Стыковка секций: нахлест или встык
На криволинейных участках секции подрезаются ножницами по металлу (стенки HDPE режутся без усилий). Подрезанные края фиксируются анкерами через каждые 500 мм. При подрезке открытые ячейки на границе заполняются щебнем заподлицо с основным полем.
Георешетка и геотекстиль: порядок слоев
Полная конструкция "пирога" с георешеткой
Нижний геотекстиль отделяет грунт от щебня (сепарация). Верхний геотекстиль отделяет щебень от монтажного слоя (предотвращает просыпание гарцовки в щебень). Без верхнего геотекстиля песок из гарцовки "проваливается" в ячейки решетки через зазоры между зернами щебня. Монтажный слой истончается, камень проседает. Расчет нормы расхода геотекстиля для двух слоев увеличивается на 5-10% (нахлесты).
Отвод воды от основания с георешеткой
При проектировании парковки с георешеткой уклон поверхности 1-2% обеспечивает отвод воды к лоткам. Вода, проникшая через швы мощения, проходит через гарцовку, верхний геотекстиль и щебень в ячейках, далее через нижний геотекстиль в грунт или дренажную трубу.
Ошибки при монтаже и их влияние на покрытие
Три критические ошибки
Практика: самосвал заезжать на открытую решетку запрещено. Щебень подается мини-погрузчиком (гусеничным или колесным) или ведрами. На крупных объектах используется экскаватор с длинной стрелой, подающий щебень из-за периметра. Виброплита при уплотнении не повреждает решетку: давление распределено по площади подошвы (0,02-0,05 МПа).
Совет из практики от Корниенко Р.Л.: На объекте водитель самосвала решил "сэкономить время" и заехал задним ходом прямо на растянутую решетку, чтобы высыпать щебень. Колеса продавили решетку в торфяной грунт на 150 мм. 40 м2 решетки - в утиль. Пришлось демонтировать, выравнивать корыто, укладывать новую решетку. Потеря: 2 дня работы + 11000 руб. на новую решетку + 8000 руб. за вторую доставку щебня. С тех пор на каждом объекте с георешеткой я ставлю заграждение и карточку: "Заезд техники запрещен до засыпки".
Восстановление поврежденной георешетки без демонтажа покрытия
При обнаружении просадки на парковке с георешеткой демонтируются камни на поврежденном участке + 0,5 м по периметру. Снимается гарцовка, верхний геотекстиль, щебень из ячеек. Деформированная секция вырезается, новая прикрепляется к существующей степлером. Засыпается щебень, уплотняется, восстанавливается монтажный слой и камень.
Частые вопросы о георешетке под брусчатку
Можно ли уложить брусчатку прямо на щебень в георешетке без монтажного слоя?
Нет. Щебень 20-40 мм в ячейках имеет неровную поверхность: перепады 10-20 мм. Камень не ляжет ровно. Монтажный слой (гарцовка 40-60 мм) обязателен для выравнивания и фиксации камня по высоте.
Какой срок службы георешетки в грунте?
HDPE-георешетка в грунте (без ультрафиолета): 50+ лет. Полипропиленовая: 30-40 лет. Оба варианта превышают срок службы мощения. Деградация начинается только при контакте с агрессивными химическими средами (pH менее 2 или более 13).
Нужна ли георешетка под садовую дорожку?
На стабильных грунтах (суглинок, песок) георешетка под пешеходную дорожку не требуется. Достаточно щебеночной подушки 100-150 мм с геотекстилем. На торфах, насыпных грунтах и болотистых участках георешетка обязательна даже для пешеходных дорожек.
