Какая толщина брусчатки нужна для фуры: инженерный расчет покрытия
Толщина гранитной брусчатки для транспортных зон с тяжелой техникой (фуры, автобусы, спецтехника) определяется инженерным расчетом, учитывающим осевую нагрузку, тангенциальные усилия при торможении и маневрировании, а также тип несущего основания. Минимальная толщина камня для нагрузок свыше 10 тонн на ось составляет 80-100 мм при укладке на жесткое бетонное основание. Полный каталог форматов и обработки гранитной брусчатки приведен в соответствующем разделе.
Содержание статьи
- Осевые и тангенциальные нагрузки от тяжелого транспорта
- Инженерный расчет минимальной толщины камня
- Влияние типа основания на выбор толщины
- Сравнительная таблица толщин для разных категорий нагрузок
- Особенности монтажа транспортных зон с толстой брусчаткой
- Частые вопросы о толщине брусчатки для транспорта
Осевые и тангенциальные нагрузки от тяжелого транспорта
Статические нагрузки: масса транспорта на единицу площади

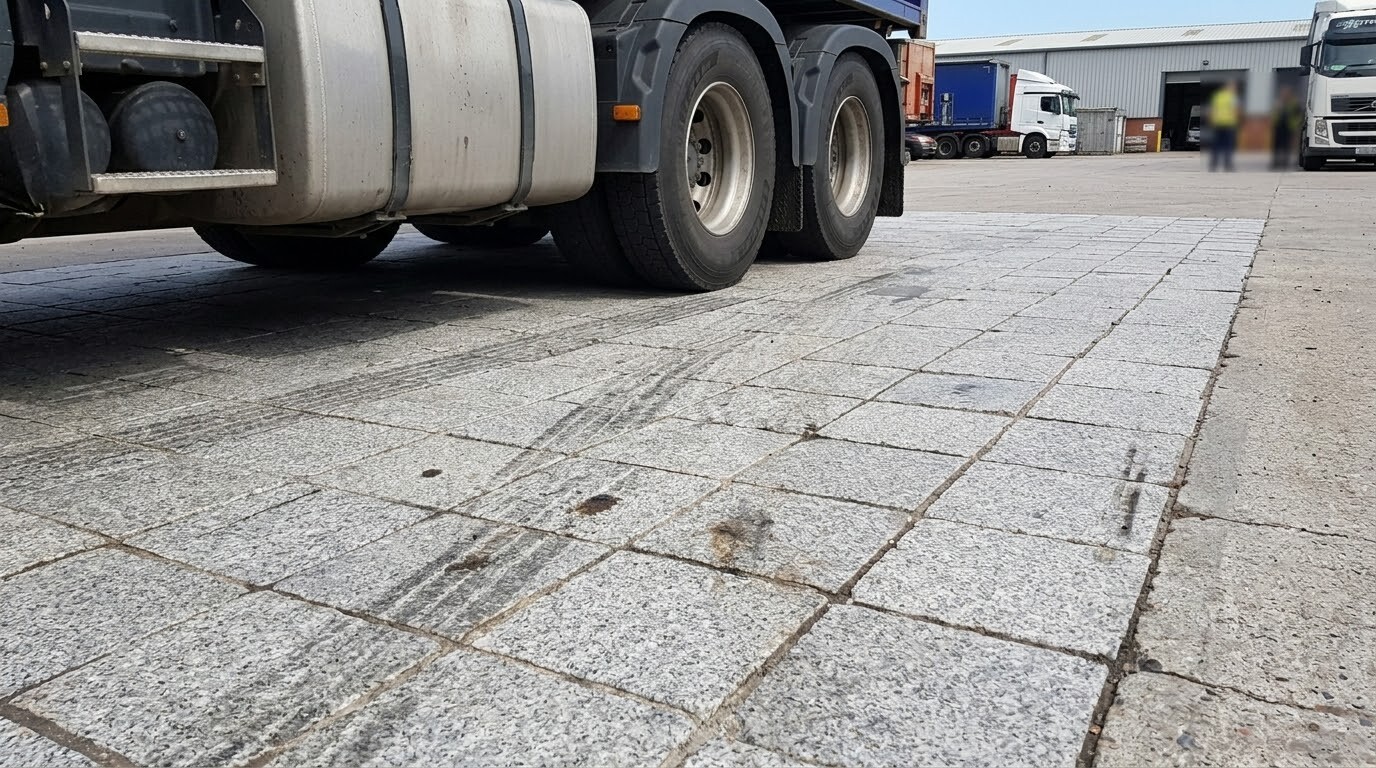

Стандартная европейская фура (тягач + полуприцеп) при полной массе 40 тонн распределяет нагрузку на 3 оси: переднюю (управляемую) и 2 задние (ведущая тягача и ось полуприцепа). Нагрузка на заднюю ось тягача достигает 11,5 тонн. Площадь контакта сдвоенного колеса с покрытием составляет 400-600 см2. Давление на поверхность камня: 0,6-0,8 МПа. Для сравнения: легковой автомобиль создает давление 0,15-0,25 МПа - в 3-4 раза меньше.
Динамические нагрузки: торможение, маневрирование, ударные воздействия
Статическая нагрузка - только часть инженерной задачи. При торможении тяжелого транспорта шины передают горизонтальные усилия, стремящиеся сдвинуть камень с монтажного слоя. При экстренном торможении тангенциальная нагрузка составляет 70-80% от вертикальной. При маневрировании (поворот руля на стоящей фуре) сдвоенные колеса скручивают покрытие. Наезд на перепад высот (например, просевший камень) создает ударное воздействие с коэффициентом динамичности 1,5-2,0. Опыт эксплуатации тяжелонагруженных покрытий описан в статье о транспортных узлах Лубянской площади.
Миф: камень толщиной 60 мм выдержит фуру, если уложить его на бетон
Прочность гранита на сжатие (200-300 МПа) многократно превышает давление от колес фуры (0,6-0,8 МПа). С точки зрения чистого сжатия камня толщиной 60 мм формально достаточно. Проблема в другом: тонкий камень не обеспечивает бокового распора при горизонтальных нагрузках. Площадь боковой грани камня 100x100x60 мм составляет 60 см2, а камня 100x100x100 мм - 100 см2. Разница в 40% критична при тангенциальных усилиях от торможения.
Совет из практики от Корниенко Р.Л.: Не экономьте на толщине камня для транспортных зон. Замена разрушенного покрытия обходится в 3-5 раз дороже, чем разница в стоимости между 60-мм и 100-мм камнем. Видел парковку торгового центра, где уложили 60-мм брусчатку "на бетон". Через 2 года фуры с товаром выдавили камни на разворотном пятачке. Переделка стоила больше, чем весь первоначальный проект.
Инженерный расчет минимальной толщины камня
Методика расчета по предельным состояниям
Первое предельное состояние - прочность камня на изгиб. При точечной нагрузке от колеса камень работает как плита на упругом основании. Критический параметр - изгибающий момент в центре нагрузки. При толщине 80 мм и нагрузке 6 тонн на колесо напряжение изгиба составляет 8-12 МПа - это в 5-7 раз ниже предела прочности гранита на изгиб (60-80 МПа). Второе предельное состояние - устойчивость камня при горизонтальных усилиях. Камень удерживается в покрытии боковым давлением соседних элементов. Чем толще камень, тем больше площадь боковой грани и тем выше сила бокового распора.
Коэффициент запаса прочности
Инженерный расчет обязательно включает коэффициент запаса прочности, учитывающий: неоднородность механических свойств натурального камня (прочность варьируется на 15-20% внутри одной партии), динамические коэффициенты (ударные нагрузки при наезде на неровности), температурные деформации (циклы замерзания-оттаивания снижают прочность на 5-10% за 300 циклов). Итоговый коэффициент запаса для транспортных зон равен 2,5. Минимальная расчетная толщина умножается на этот коэффициент.
Влияние типа основания на выбор толщины
Жесткое бетонное основание
Бетонное основание работает как жесткая распределяющая плита. Нагрузка от колеса передается через камень и монтажный слой на бетон, который распределяет давление на площадь, в 5-8 раз превышающую площадь контакта шины. Давление на грунт снижается до 0,1-0,15 МПа. При таком основании камень толщиной 80 мм обеспечивает достаточный запас прочности и бокового распора. Укладка выполняется на адгезионный шлам или монтажный слой из гарцовки толщиной 30-50 мм.
Нежесткое основание (щебеночная подушка)
На нежестком основании камень воспринимает нагрузку как элемент сегментного покрытия: каждый камень незначительно деформирует монтажный слой под собой. При тяжелых нагрузках деформации достигают 2-3 мм, что провоцирует разуплотнение стыков и потерю бокового распора. Толщина камня увеличивается до 100 мм для компенсации этих деформаций. Щебеночная подушка формируется послойно (фракции 40-70, 20-40, 5-20 мм) общей толщиной 300-500 мм с послойным виброуплотнением.
Сравнительная таблица толщин для разных категорий нагрузок
Рекомендуемые параметры для типичных сценариев
| Категория нагрузки | Осевая нагрузка | Рекомендуемая толщина | Тип основания |
|---|---|---|---|
| Пешеходные дорожки | - | 18-30 мм | Щебень + гарцовка |
| Легковой транспорт | До 2 тонн | 60-80 мм | Щебень или бетон |
| Легкий коммерческий | 2-5 тонн | 80 мм | Бетон 150-200 мм |
| Тяжелый транспорт (фуры) | 10-13 тонн | 80-100 мм | Бетон 200+ мм |
| Спецтехника (погрузчики) | 15+ тонн | 100+ мм | Армированный бетон 250+ мм |
Особенности монтажа транспортных зон с толстой брусчаткой
Увеличенный вес элементов и логистика укладки
Увеличенная толщина камня критически влияет на производительность бригады. Камень 100x200x100 мм весит свыше 5 кг - мастер поднимает и устанавливает каждый элемент вручную до 1000 раз в смену. Физическая усталость к концу рабочего дня снижает точность позиционирования и качество осадки. Рекомендуется ротация мастеров между участками каждые 2-3 часа. Осадка толстого камня выполняется безынерционной киянкой увеличенной массы (1,5-2 кг вместо стандартных 0,8-1 кг).
Бордюрное ограждение и боковой распор
Бордюр на транспортной зоне работает как замковый элемент, удерживающий крайний ряд камней от выдавливания. При торможении фуры горизонтальная нагрузка передается по цепочке камней к краю покрытия и упирается в бордюр. Стандартный бордюр 100x200 мм на гарцовке при усилии 3-5 кН на погонный метр смещается. Минимальное сечение бордюра для транспортных зон - 150x300 мм с заглублением на 200-300 мм в армированную бетонную обойму.
Совет из практики от Корниенко Р.Л.: На промышленных объектах бордюр - это не декоративный элемент, а несущая конструкция. Был случай: на парковке ТЦ установили обычный тротуарный бордюр 100x200. После первой зимы фуры продуктовых поставщиков выдавили крайние ряды камня вместе с бордюром. Пришлось усиливать бетонной обоймой весь периметр. Правило простое: чем тяжелее транспорт, тем мощнее бордюр.
Частые вопросы о толщине брусчатки для транспорта
Какой минимальной толщины камень выдержит фуру?
Минимальная толщина гранитной брусчатки для нагрузок от фуры (осевая нагрузка 10-13 тонн) составляет 80 мм при укладке на жесткое бетонное основание толщиной от 200 мм. При укладке на щебеночное основание минимальная толщина увеличивается до 100 мм.
Почему нельзя уложить тонкий камень на толстый бетон?
Прочности тонкого камня (60 мм) на сжатие достаточно, но его боковая грань слишком мала для создания бокового распора при горизонтальных нагрузках (торможение, маневрирование). Камень выдавливается из замковой конструкции, несмотря на прочность бетонного основания.
На сколько дороже камень 100 мм по сравнению с 60 мм?
Стоимость камня 100 мм выше на 60-80% по сравнению с 60 мм за счет увеличенного объема материала и повышенного износа алмазных дисков при распиле. Дополнительные затраты на монтаж (увеличенный монтажный слой, тяжелый бордюр) составляют 20-30%.
