Зачем нужен дренажный бетон под брусчатку на набережной: опыт Парка Горького
Дренажный бетон под гранитную брусчатку на Пушкинской набережной в парке Горького решает ключевую проблему прибрежного мощения - застой влаги под камнем. Крупнопористое основание без песчаного заполнителя пропускает более 1000 литров воды на квадратный метр в час, физически исключая скопление жидкости в промерзающем слое. Отсутствие застойной влаги блокирует морозное пучение, капиллярный подсос и миграцию солей к лицевой поверхности камня. Инженерные подходы к мощению на других знаковых объектах Москвы подтверждают, что борьба с водой начинается на уровне основания.
Содержание статьи
Гидродинамические риски мощения в прибрежных зонах
Механизм скопления влаги под водонепроницаемым основанием
Укладка гранитной брусчатки на стандартное монолитное основание в зонах с высоким уровнем грунтовых вод создает замкнутый водяной карман. Атмосферные вибротрамбования проникают через межплиточные швы и попадают на водонепроницаемую бетонную плиту, где не имеют путей оттока. На набережных дополнительная влага поступает капиллярным путем из грунта, насыщенного речной водой. Уровень грунтовых вод на Пушкинской набережной в паводковый период поднимается до отметки от 0,3 до 0,5 метра от поверхности покрытия, что означает постоянный контакт основания с водой.
Запертая влага при отрицательных температурах кристаллизуется и расширяется на 9 процентов по объему. Расширяющийся лед отрывает камни от монтажного слоя и деформирует плоскость покрытия. Процесс морозного пучения для набережных критичнее, чем для удаленных от воды территорий, поскольку объем запертой влаги значительно больше.
Вымывание солей и образование высолов
Стандартный цементно-песчаный монтажный слой при длительном контакте с водой высвобождает свободный гидроксид кальция. Растворенная известь поднимается по капиллярной системе гранита и выходит на лицевую поверхность в виде белых кристаллических высолов. На набережных этот процесс протекает активнее из-за постоянного подпитывания влагой снизу. Удаление высолов кислотными составами дает временный эффект: пока под камнем стоит вода, соли будут мигрировать непрерывно. Единственное инженерное решение - устранение причины, то есть ликвидация застойной влаги в конструкции основания.
Миф: обычный бетон достаточно прочный для набережной
Заказчики выбирают стандартный монолитный бетон для набережных, ориентируясь на прочность (B25 и выше). При этом игнорируется ключевой фактор: на набережных основание находится в условиях постоянного контакта с грунтовой влагой. Водонепроницаемый бетон работает как ванна, запирая воду непосредственно под камнем. На Пушкинской набережной до реконструкции именно стандартный бетон класса B25 спровоцировал массовое морозное пучение покрытия через три зимних сезона. Замена на крупнопористый дренажный бетон (класс B7,5-B10) с коэффициентом фильтрации свыше 1000 литров на квадратный метр в час полностью устранила проблему.
Совет из практики от Корниенко Р.Л.: На трех набережных Москвы я видел одну и ту же картину: дорогой гранит, уложенный на стандартный бетон, через два года покрывается белой коркой. Заказчик тратит деньги на чистку, но через месяц высолы возвращаются. Дренажный бетон решает проблему радикально - воде некуда скапливаться, и солям нечего растворять.

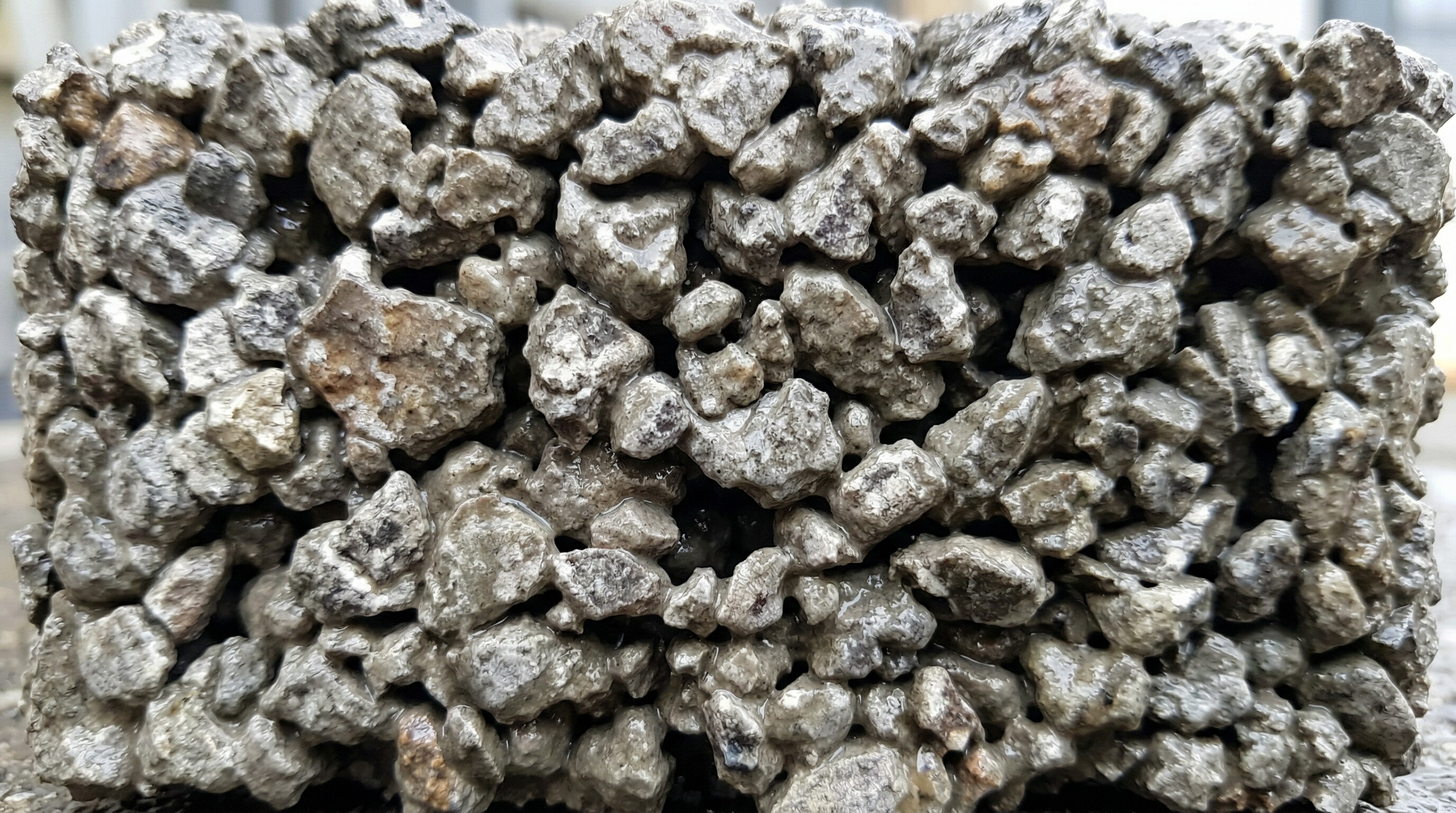

Состав и физика крупнопористого бетона
Рецептура смеси без песчаного заполнителя
Дренажный бетон принципиально отличается от стандартного отсутствием мелкого заполнителя. Смесь включает мытый гранитный щебень фракции от 5 до 20 миллиметров и вяжущее на основе портландцемента с трассовыми (пуццолановыми) добавками. Соотношение компонентов: от 4 до 5 частей щебня на одну часть вяжущего по массе. Водоцементное отношение составляет от 0,25 до 0,35. Отсутствие песка формирует матрицу из сообщающихся пустот объемом от 15 до 25 процентов от общего объема материала. Подробнее о приготовлении состава на объекте описано в материале о дренажном бетоне своими руками.
Коэффициент фильтрации и капиллярный разрыв
Сообщающиеся пустоты обеспечивают коэффициент фильтрации свыше 1000 литров на квадратный метр в час. Для сравнения: стандартный монолитный бетон имеет нулевую проницаемость и служит водоупором. Крупные поры диаметром от 2 до 8 миллиметров физически не способны удерживать воду капиллярными силами. Влага свободно проходит через толщу материала под действием гравитации и уходит в нижележащий щебеночный аккумулирующий слой. Разрыв капиллярного подъема означает, что речная вода не способна подняться через основание к тыльной стороне гранита, что блокирует потемнение камня и миграцию солей.
Алгоритм укладки дренажной дорожной одежды

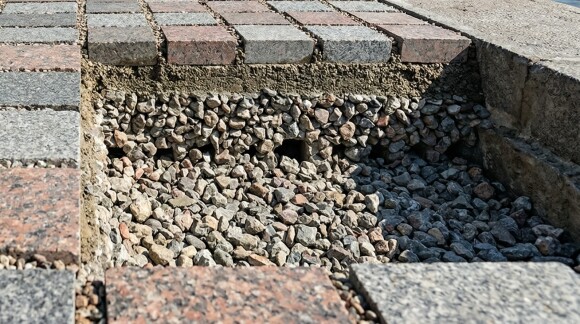

Послойная конструкция водопроницаемого пирога
- Подготовка корыта: Выполняется выемка материнского грунта на проектную глубину. На дно траншеи укладывается иглопробивной геотекстиль плотностью от 200 до 300 граммов на квадратный метр для защиты дренажной конструкции от заиливания.
- Формирование аккумулирующего слоя: Отсыпается гранитный щебень крупной фракции (от 20 до 40 миллиметров) толщиной от 150 до 200 миллиметров. Слой уплотняется виброплитой и служит подземным резервуаром для временного накопления воды.
- Заливка крупнопористого бетона: На уплотнённый щебень укладывается дренажный бетон толщиной от 100 до 150 миллиметров. Смесь разравнивается правилом с контролем проектных уклонов.
- Монтаж камня: Гранитная брусчатка укладывается на свежий пористый раствор методом "свежее по свежему" или на затвердевшее основание через водопроницаемый адгезионный шлам.
- Фугирование швов: Межплиточное пространство заполняется водопроницаемым составом (мытый песок или полиуретановая фуга с дренажными свойствами) для сохранения проницаемости всего пирога.
Разуклонка земляного полотна и отвод профильтрованной воды
Транзитный отвод воды, прошедшей через все слои дорожной одежды, обеспечивается разуклонкой земляного полотна с уклоном от 1 до 3 процентов. Профильтрованная вода стекает по поверхности геотекстиля в перфорированные дренажные трубы диаметром от 100 до 150 миллиметров, проложенные по периметру или вдоль оси покрытия. Трубы подключены к ливневой канализации или выведены в открытые водосборники. Без организованного отведения аккумулирующий слой переполняется, и вода поднимается обратно через пористый бетон к камню.
Сравнительный анализ типов оснований для мощения
Монолитный vs. дренажный бетон
| Параметр | Монолитный бетон (стандартный) | Дренажный бетон (крупнопористый) |
|---|---|---|
| Коэффициент фильтрации воды | порядка нуля (водоупор) | Свыше 1000 литров на квадратный метр в час |
| Капиллярный подсос влаги | Высокий (подъем солей и влаги) | Отсутствует (физический разрыв) |
| Прочность на сжатие | От 25 до 30 МПа (класс B20-B25) | От 10 до 15 МПа (класс B7,5-B10) |
| Риск морозного пучения | Высокий (скопление воды под камнем) | Минимальный (влага уходит в дренаж) |
| Состав наполнителя | Щебень, цемент, песок | Мытый щебень 5-20 миллиметров и вяжущее (без песка) |
Область применения каждого типа основания
Монолитный бетон остается оптимальным для транспортных зон, где нагрузки от тяжелых грузовиков требуют максимальной прочности основания на сжатие. Дренажный бетон предназначен для пешеходных зон в сложных гидрогеологических условиях: набережные, территории с высоким уровнем грунтовых вод, зоны затопления паводковыми водами, экологические проекты с требованием водопроницаемости покрытия. Комбинирование обоих типов на 1 объекте (монолит под проезжей частью, дренажный бетон под тротуарами) дает оптимальный баланс несущей способности и гидрозащиты. Стоимость дренажного основания рассчитывается по методике сметного калькулирования.
Эксплуатация водопроницаемого покрытия на набережных
Заиливание пор и снижение проницаемости
Мелкодисперсные частицы (пыль, органические отложения, продукты истирания шовного заполнителя) постепенно проникают через швы и закупоривают верхние слои пористого бетона. За пять-семь лет эксплуатации интегральная проницаемость снижается на 20-30 процентов от начальной. Остаточная фильтрационная способность (от 700 до 800 литров на квадратный метр в час) по-прежнему многократно превышает интенсивность данного сильного ливня (до 150 литров на квадратный метр в час). Профилактическая промывка швов струей воды под давлением восстанавливает проницаемость до 90 процентов от начальной.
Ограничения применения антигололедных реагентов
Водопроницаемость покрытия означает, что любой реагент, нанесенный на поверхность, неизбежно проникнет через дренажную систему в грунт. Хлорид натрия и хлорид кальция, стандартные для московских улиц, при попадании в грунтовые воды вблизи Москвы-реки нарушают экологический баланс. Для зимнего обслуживания водопроницаемых покрытий допускается только механическая уборка и применение гранитной крошки. Альтернативой служит интеграция систем кабельного снеготаяния в конструкцию основания. Подробнее о защите гранита от солевого разрушения изложено в соответствующем материале.
Частые вопросы о дренажном бетоне под брусчатку
Выдержит ли дренажный бетон заезд тяжелой техники?
Прочность крупнопористого бетона на сжатие составляет от 10 до 15 мегапаскалей (класс B7,5-B10), что достаточно для пешеходных нагрузок и легкой коммунальной техники массой до трёх с половиной тонн. Для зон с регулярным заездом тяжелых грузовиков (свыше 10 тонн) дренажный бетон не применяется - используется стандартный монолитный бетон класса B25 с организацией поверхностного водоотвода через щелевые лотки.
Можно ли приготовить дренажный бетон на стройплощадке?
Приготовление на объекте допустимо и широко практикуется. Смесь замешивается в бетономешалке принудительного действия из мытого гранитного щебня фракции 5-20 миллиметров и цемента с трассовыми добавками. Критически важен контроль водоцементного отношения: избыток воды заполняет поры и превращает материал в обычный плотный бетон. Пошаговая инструкция приготовления описана в соответствующем материале.
Через сколько лет забиваются поры дренажного бетона?
Снижение проницаемости на 20-30 процентов фиксируется через 5-7 лет эксплуатации. Остаточная пропускная способность (от 700 до 800 литров на квадратный метр в час) многократно превышает интенсивность данного сильного ливня. Профилактическая промывка швов струей воды под давлением раз в два-три года восстанавливает проницаемость до 90 процентов от начальной. Полное заиливание при соблюдении режима обслуживания не наступает в течение всего расчетного срока службы покрытия (от 25 до 30 лет).
