Какой плотности геотекстиль нужен под гранитную брусчатку
Геотекстиль под гранитную брусчатку - нетканое полипропиленовое или полиэфирное полотно плотностью 200-300 г/м2, выполняющее функцию разделительного барьера между слоями основания. Полотно пропускает воду (фильтрация), но задерживает частицы грунта (сепарация), предотвращая смешивание щебня с глиной и заиливание дренажного слоя. Укладывается в 2 уровня: на дно корыта (грунт-щебень) и между щебнем и монтажным слоем (щебень-песок). Нахлест полотен: 200-300 мм. Геотекстиль входит в систему технологий укладки гранитной брусчатки как обязательный элемент несущего основания.
Содержание статьи
Зачем разделять слои основания геотекстилем
Механизм заиливания щебня без геотекстиля
Механизм: давление от пешеходов и транспорта передается через камень на монтажный слой, далее - на щебень. Острые грани щебня продавливают глинистый грунт, "утапливаясь" в него. Одновременно капиллярная влага выносит частицы глины вверх, в поры щебня. Процесс называется кольматацией - закупоркой пор. Результат: щебеночная подушка превращается в водоупорный слой, вода стоит под камнем, зимой замерзает и выталкивает брусчатку. Появляются колеи, лужи, локальные провалы от вибротрамбования.
Вторая проблема: миграция песка в щебень
Зерна песка фракции 0-4 мм свободно проходят в промежутки между камнями щебня фракции 20-40 мм. Процесс ускоряется водой: каждый дождь промывает песок вниз. Монтажный слой "растворяется" в щебне. Камень теряет опору, начинает "гулять" - качаться при пешеходной нагрузке. Из швов вымывается затирка, боковой распор ослабевает. Второй слой геотекстиля (между щебнем и песком) полностью блокирует эту миграцию.
Миф: на песчаных грунтах геотекстиль не нужен
Геотекстиль нужен на любых грунтах, кроме скального основания. На глинах и суглинках - для блокировки мелких частиц и армирования. На песках - для предотвращения выноса мелкодисперсных фракций в щебень. На торфах и илах - для распределения нагрузки (здесь плотность увеличивается до 300-400 г/м2). Единственное исключение: укладка на монолитный дренажный бетон - бетонная плита сама является разделительным слоем.
Совет из практики от Корниенко Р.Л.: На объекте в Подмосковье ландшафтная бригада решила сэкономить на геотекстиле: "грунт песчаный, зачем лишняя прокладка". Через 3 зимы парковка просела неравномерно - разница высот между соседними камнями достигла 12 мм. Вскрыли покрытие: весь монтажный слой ушел в щебень, под камнем - пустота 20-30 мм. Полная переделка. Стоимость геотекстиля для этого объекта: 8000 руб. Стоимость переделки: 180000 руб.
Выбор плотности: 150, 200 или 300 г/м2
Зависимость плотности от типа грунта и нагрузки
| Плотность | Разрывная нагрузка | Грунт | Нагрузка | Цена за 1 м2 |
|---|---|---|---|---|
| 150 г/м2 | 150-200 Н/5 см | Песок, супесь | Пешеходы | 20-35 руб. |
| 200 г/м2 | 250-350 Н/5 см | Суглинок, супесь | Пешеходы + легковые авто | 30-50 руб. |
| 300 г/м2 | 400-550 Н/5 см | Глина, торф, ил | Грузовики, спецтехника | 50-80 руб. |
| 400 г/м2 | 600-750 Н/5 см | Торф, болото | Промышленные зоны | 70-120 руб. |
Полипропилен или полиэфир: какой материал выбрать
В основании под брусчатку геотекстиль контактирует с цементным раствором (монтажный слой), щелочной средой бетона и минеральными солями грунтовых вод. Полипропилен (PP) химически инертен: не поглощает влагу, устойчив к щелочам и кислотам (pH 1-13), сохраняет прочность десятилетиями. Полиэфир (PET) обладает более высокой прочностью на разрыв, но подвержен щелочному гидролизу: при контакте с цементом (pH > 9) гидроксильные ионы разрушают сложноэфирные связи полимера (ISO/TR 20432). На объектах с дренажным бетоном или цементным монтажным слоем надежнее использовать PP-геотекстиль.
Два уровня укладки: грунт-щебень и щебень-песок
Первый уровень: дно корыта

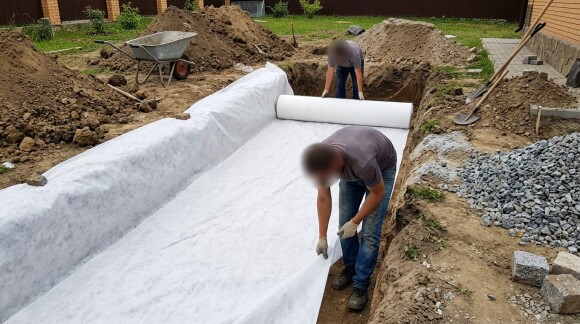

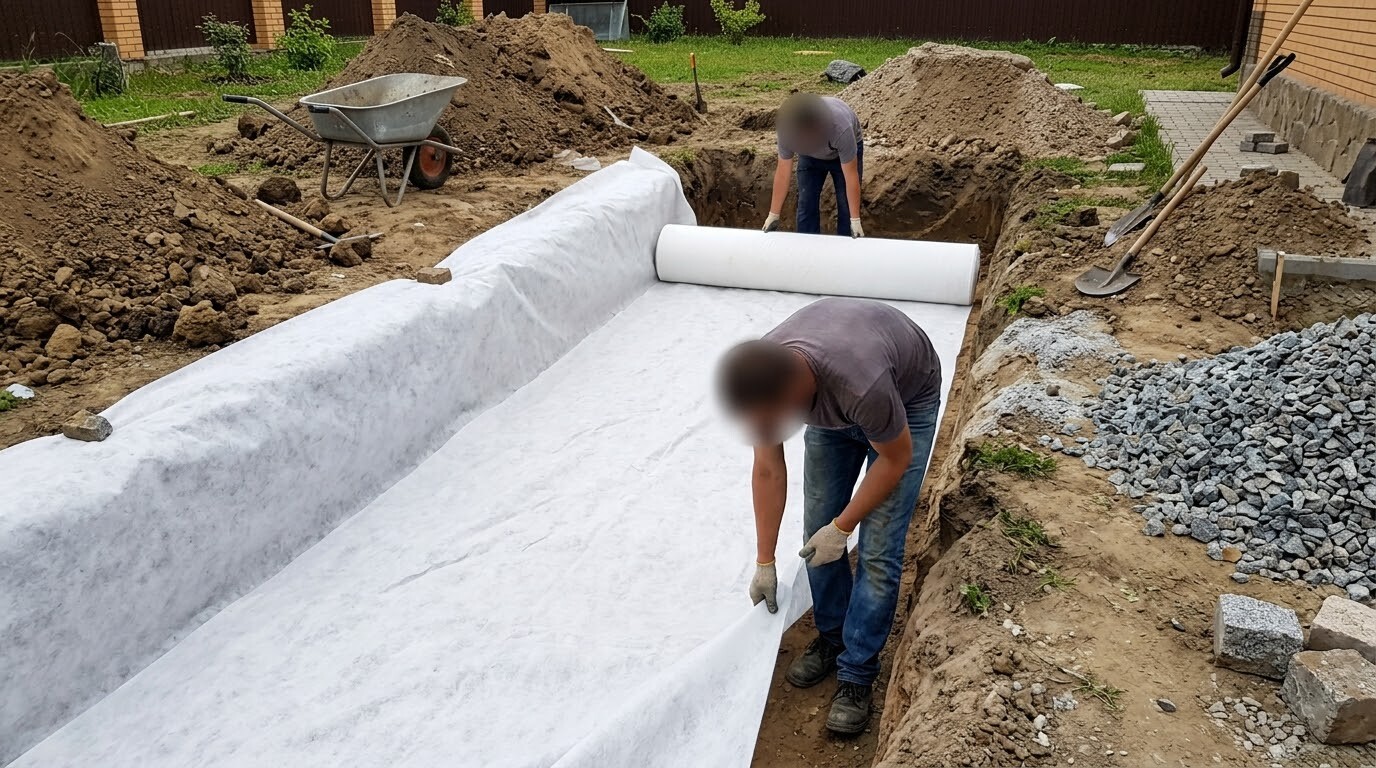

Корыто выемки грунта (глубина 300-500 мм) уплотняется виброплитой. Геотекстиль раскатывается по дну с заходом на стенки. Края фиксируются временными штырями или кирпичами. Нахлест соседних полотен: 200-300 мм. На слабых грунтах (торф, ил) - 300 мм. Стыки скрепляются строительным степлером или термическим свариванием феном. После укладки полотна засыпается первый слой щебня (фракция 20-40 мм) толщиной 100-150 мм. Расчет нормы расхода с учетом нахлестов - в отдельной статье.
Второй уровень: граница щебень-песок
После уплотнения щебня виброплитой (2-3 прохода, коэффициент уплотнения 0,98) поверхность разравнивается правилом. Геотекстиль второго уровня раскатывается поверх щебня. Плотность второго слоя: 150-200 г/м2 (нагрузки уже распределены нижними слоями). Поверх полотна укладывается гарцовка или трассовый раствор с адгезионным шламом толщиной 30-50 мм.
Монтаж полотна: раскатка, нахлесты, фиксация
Правила раскатки и направление укладки
- Подготовка основания: Дно корыта выравнивается и уплотняется. Острые камни, корни, строительный мусор удаляются - они протыкают полотно при нагрузке.
- Раскатка: Рулон (стандартная ширина 2-6 м) раскатывается вручную. Полотно не натягивается - при осадке основания натяжение приведет к разрыву в точках контакта с щебнем.
- Нахлесты: Соседние полотна перекрывают друг друга на 200-300 мм. На участках с высоким уровнем грунтовых вод - 300 мм.
- Фиксация стыков: Скрепление степлером (шаг 200 мм) или П-образными скобами из проволоки диаметром 3 мм.
- Загиб на стенки: Края полотна заводятся на вертикальные стенки корыта на 200-300 мм и фиксируются временными штырями.
Ошибки при монтаже, уничтожающие разделительную функцию
Колесо груженого самосвала создает давление 0,5-0,8 МПа на грунт. Геотекстиль 200 г/м2 выдерживает продавливание 1,0-1,8 кН (CBR-тест), но острые камни под колесом прорезают полотно. Засыпка щебня выполняется от края к центру, без заезда на открытый геотекстиль. Складки при раскатке создают двойной слой в одном месте и натяжение в соседнем - при нагрузке полотно рвется в зоне натяжения.
Геотекстиль и георешетка: когда нужны оба материала
Функциональные отличия двух геосинтетиков
Георешетка (объемная сотовая конструкция высотой 50-200 мм) удерживает зерна щебня в ячейках, превращая сыпучий слой в жесткую плиту. Геотекстиль укладывается ПОД георешетку (между грунтом и решеткой) для сепарации. Порядок слоев снизу вверх: грунт -> геотекстиль -> георешетка + щебень -> геотекстиль -> монтажный слой -> камень. На парковках с нагрузкой от тяжелого транспорта оба материала обязательны.
Совет из практики от Корниенко Р.Л.: Типичный вопрос заказчика: "Зачем два слоя геотекстиля? Это же лишние расходы". Считаем: геотекстиль 200 г/м2 стоит 30-50 руб./м2. 2 слоя - 60-100 руб./м2. Полная площадь парковки 50 м2 - 3000-5000 руб. на 2 слоя. Переделка просевшей парковки (демонтаж камня + вывоз щебня + новые материалы + работа) - от 200000 руб. Экономия на геотекстиле - это экономия 5000 руб. ради риска потерять 200000 руб. через 3 года.
Совместимость геотекстиля с затирочными материалами
При цементной затирке вода проникает в основание через швы, и геотекстиль должен пропускать ее вниз. При эпоксидной затирке швы герметичны, вода отводится только по поверхности. В этом случае дренажная функция геотекстиля менее критична, но сепарационная функция (разделение слоев) остается обязательной на любых грунтах.
Частые вопросы о геотекстиле под брусчатку
Можно ли использовать геотекстиль 100 г/м2 под садовую дорожку?
Не рекомендуется. Полотно 100 г/м2 имеет разрывную нагрузку 80-120 Н/5 см. Острые грани гранитного щебня фракции 20-40 мм при уплотнении виброплитой продавливают такое полотно. Минимальная плотность для мощения: 150 г/м2 (пешеходные зоны на песчаных грунтах).
Нужен ли геотекстиль при укладке на бетонное основание?
При укладке на монолитный бетон геотекстиль между бетоном и камнем не нужен - бетон сам является разделительным слоем. Но под бетонной плитой (между грунтом и щебеночной подушкой) геотекстиль обязателен для предотвращения заиливания щебня.
Какой срок службы геотекстиля в грунте?
Полипропиленовый (PP) геотекстиль в грунте сохраняет прочность 50+ лет (нет ультрафиолета, химически инертен к щелочам). Полиэфирный (PET) - 25-50 лет в нейтральной среде, но подвержен гидролизу при контакте с цементом (pH > 9). Оба типа превышают срок службы мощения.
