Монтаж гранитной брусчатки: технологии, материалы и инженерные решения
Гранитная брусчатка сохраняет несущую способность при расчетных нагрузках свыше 60 МПа и температурных градиентах от -40 до +60 C. Кристаллическая структура камня с плотностью 2600-2700 кг/м3 противостоит динамическим деформациям, химической агрессии антигололедных реагентов и циклам замораживания-оттаивания. Эксплуатационный ресурс покрытия определяется не столько маркой камня, сколько полнотой соблюдения каждого этапа технологического цикла: от геодезии земляного полотна до герметизации шва. Инженерный подход к мощению объединяет физику материала, геотехнику основания и точный расчет расходных компонентов.
Содержание статьи
- Подготовка основания и дренажный пирог
- Материалы монтажного цикла: растворы, фуги, шламы
- Форматы камня и виды обработки поверхности
- Схемы раскладки и геометрия швов
- Инструмент мостовщика и малая механизация
- Патологии покрытия: диагностика и ремонт
- Экономика мощения: расчет расходов и скрытые позиции
- Реализованные объекты в архитектуре Москвы
- Частые вопросы
Подготовка основания и дренажный пирог
Подготовка земляного полотна регламентируется СП 82.13330.2016. Геотекстиль плотностью 200-300 г/м2 предотвращает суффозию мелких частиц в дренажный слой. На пучинистых грунтах проектируется крупнопористый дренажный бетон (15-20% пустот), обеспечивающий водопроницаемость свыше 1000 л/м2 в час.
Жесткое и гибкое основание: критерии выбора
| Параметр | Жесткое основание (бетон) | Гибкое основание (ПГС) |
|---|---|---|
| Область применения | Проезжие части, парковки | Тротуары, садовые дорожки |
| Несущая способность | Более 30 тонн на ось | До 3-5 тонн |
| Монтажный слой | Адгезионный шлам + раствор | Гарцовка или трассовая подсыпка |
| Водоотвод | Уклоны + ливневая система | Фильтрация через швы |
Материалы монтажного цикла: растворы, фуги, шламы
- Трассовый раствор (пуццолана): Связывает свободную известь, блокируя капиллярные каналы. Обеспечивает марочную прочность 20 МПа и морозостойкость F50. Подробный протокол замеса и пропорции описан в технологическом руководстве.
- Адгезионный шлам: Наносится методом "мокрое по мокрому" на обратную сторону камня. Создает контактную зону прочностью на отрыв не менее 0.5 МПа.
- Эпоксидная/полиуретановая фуга: Исключает вымывание заполнителя, компенсирует температурные деформации. На проезжих частях полиуретановая фуга обязательна.
- Битумный праймер: Наносится по периметру бетонного основания для гидроизоляции контактной зоны фундамент-грунт.
Совет из практики от Корниенко Р.Л.: На московских объектах мы фиксируем закономерность: 90% рекламаций связаны не с качеством камня, а с нарушением температурного режима замеса трассового раствора. Раствор, замешанный при температуре ниже +5 C, теряет до 40% расчетной адгезии. Это невидимый дефект, проявляющийся только через 2-3 зимних цикла.
Форматы камня и виды обработки поверхности
Полный обзор форматов, их геометрических допусков по ГОСТ и область применения каждого вида обработки подробно рассмотрены в разделе форматы и обработка гранитной брусчатки.
| Обработка | Метод | Коэффициент трения | Область применения |
|---|---|---|---|
| Термообработка | Газовая горелка 1200 C | 0.75-0.85 | Входные группы, пандусы |
| Бучардирование | Твердосплавные звезды | 0.80-0.90 | Уклоны, парковочные съезды |
| Акваобработка | Водоструйная очистка 400 атм | 0.60-0.70 | Черный гранит, декоративные зоны |
| Галтование | Барабанная обкатка | 0.55-0.65 | Парковые аллеи, имитация старины |
| Французский рез | Трапециевидная подрезка | По основе камня | Радиусные повороты, кольцевые клумбы |

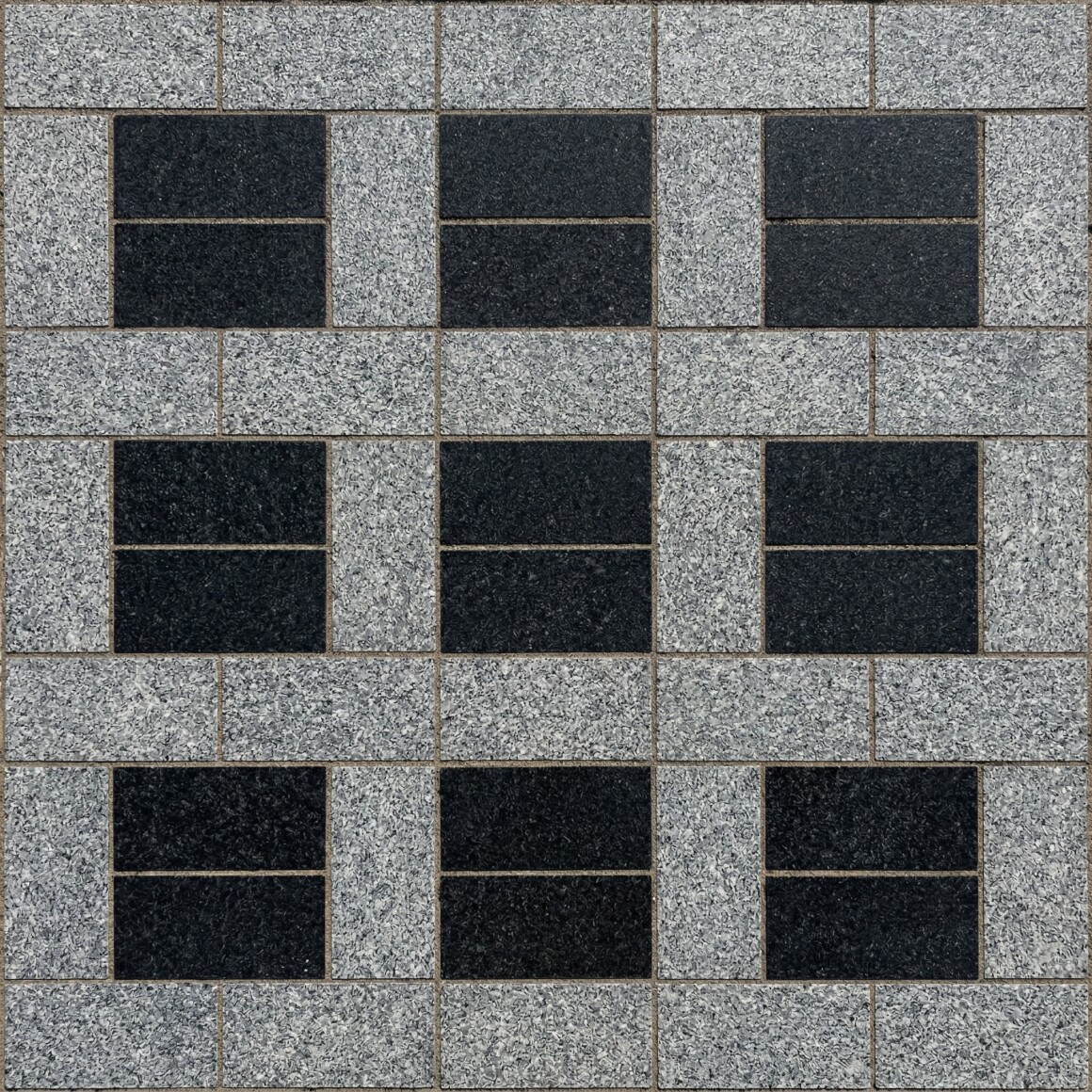

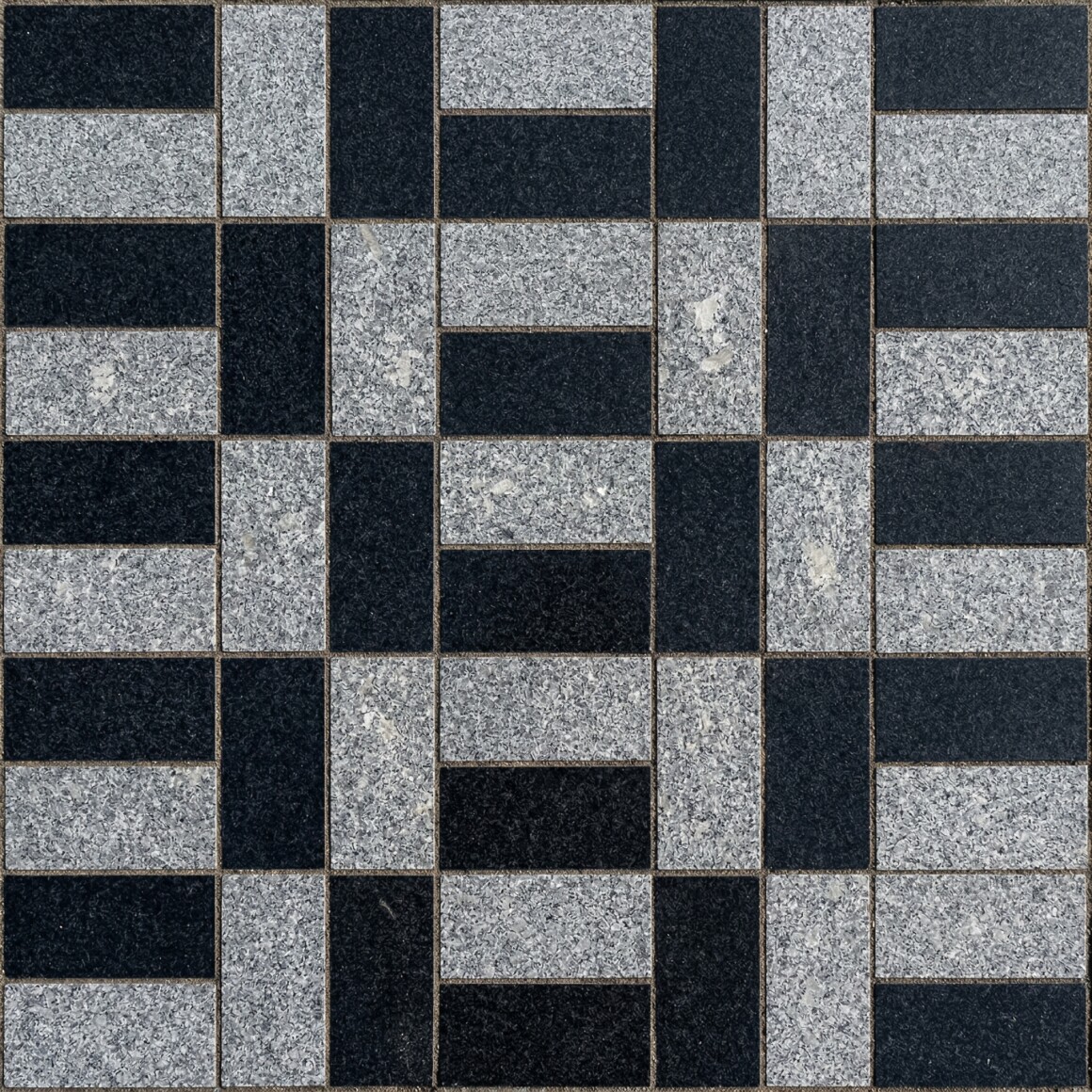

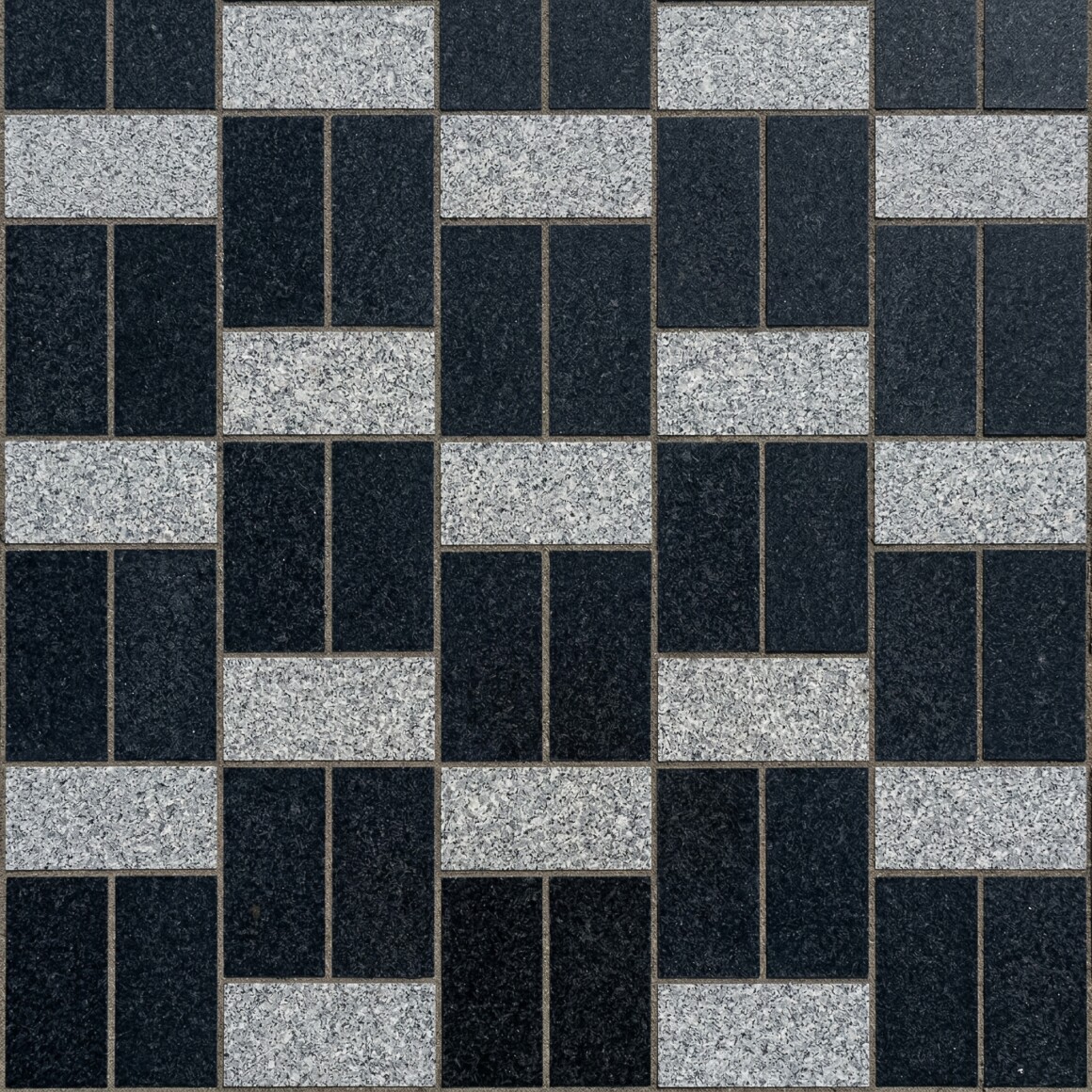

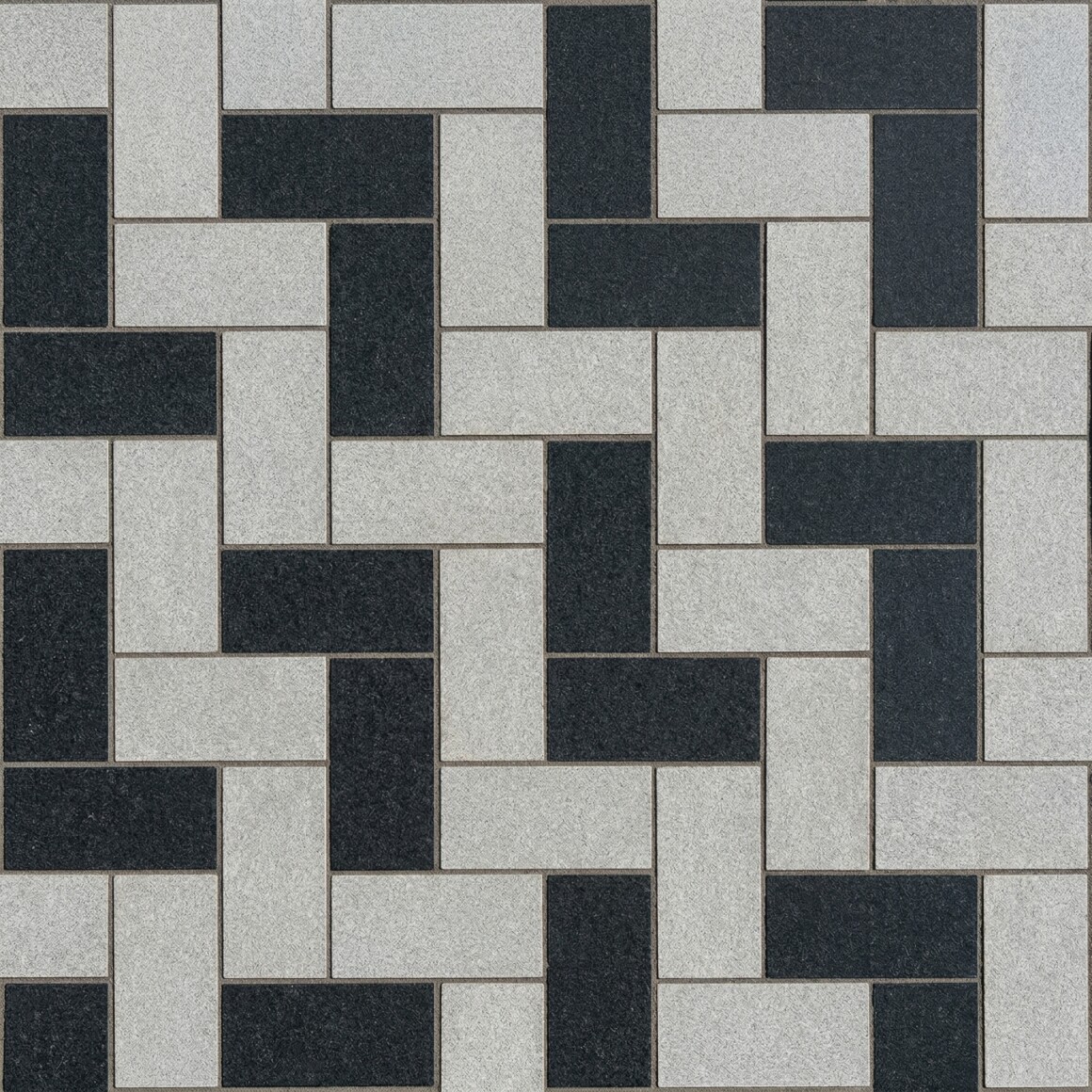

Схемы раскладки и геометрия швов
Геометрия рисунка определяется функциональным назначением покрытия. На парковках диагональная перевязка обязательна для противодействия сдвигу от торможения. На пешеходных зонах допускается веерная, хаотичная и художественная раскладка. Полный каталог схем с инженерным обоснованием представлен в разделе схемы и рисунки мощения.

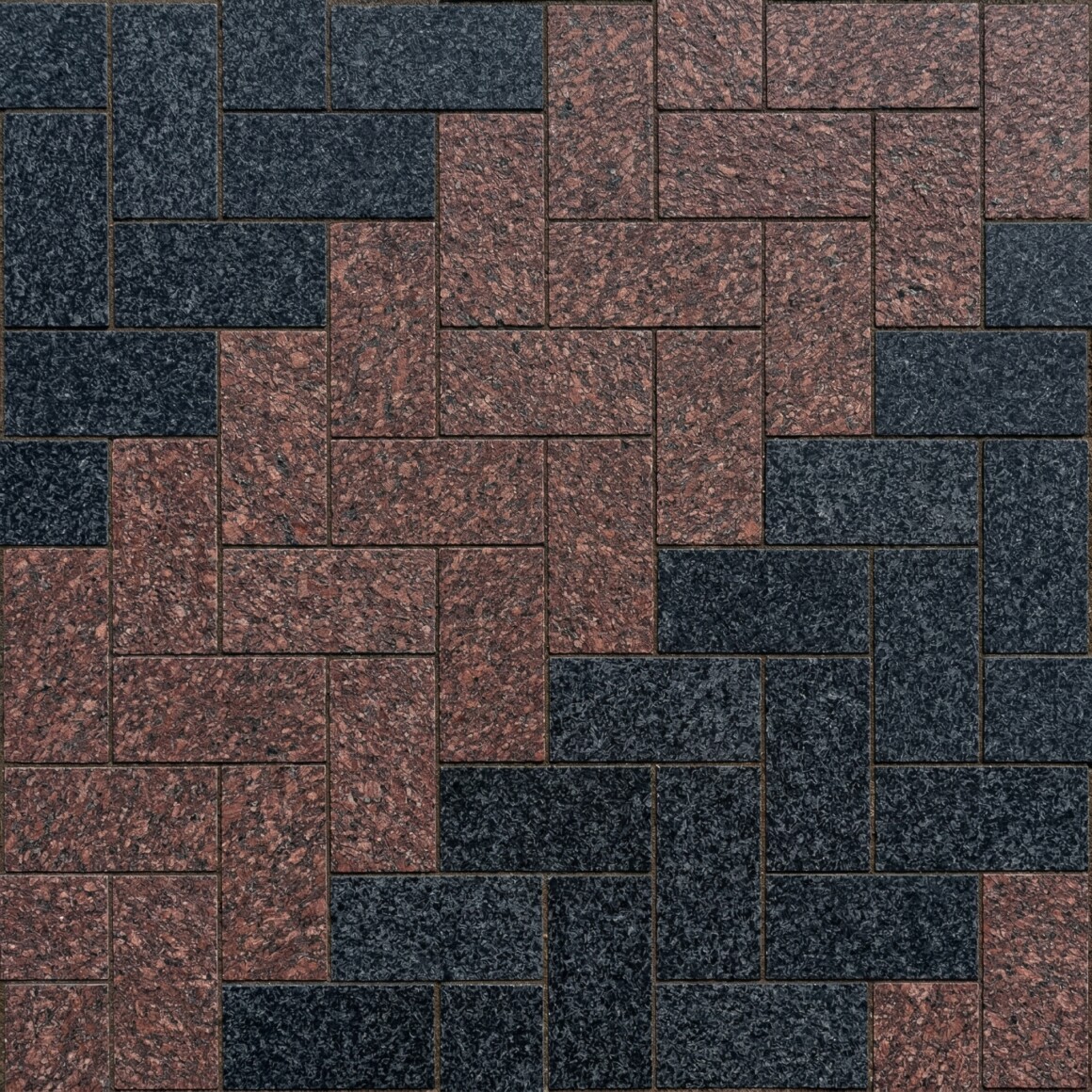

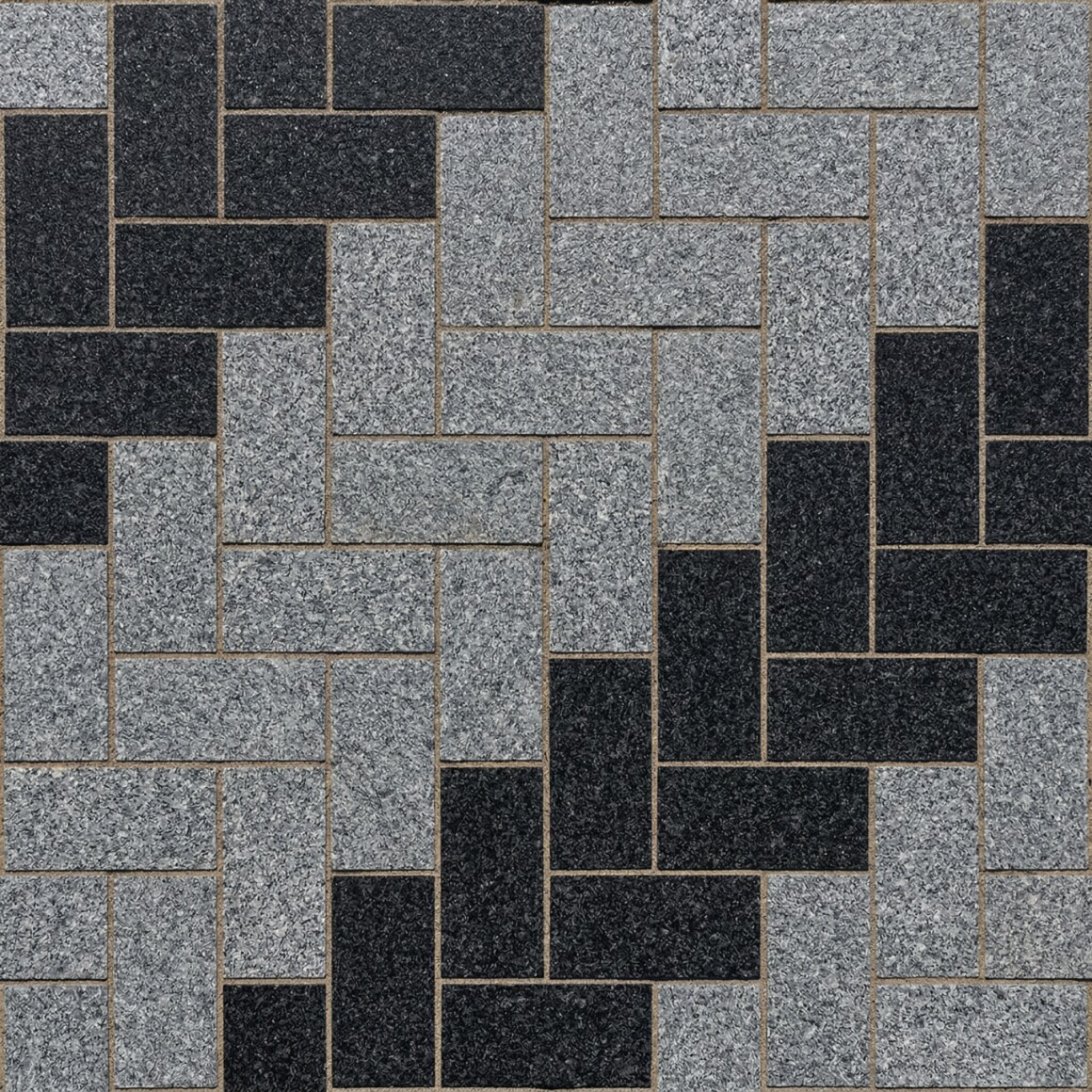

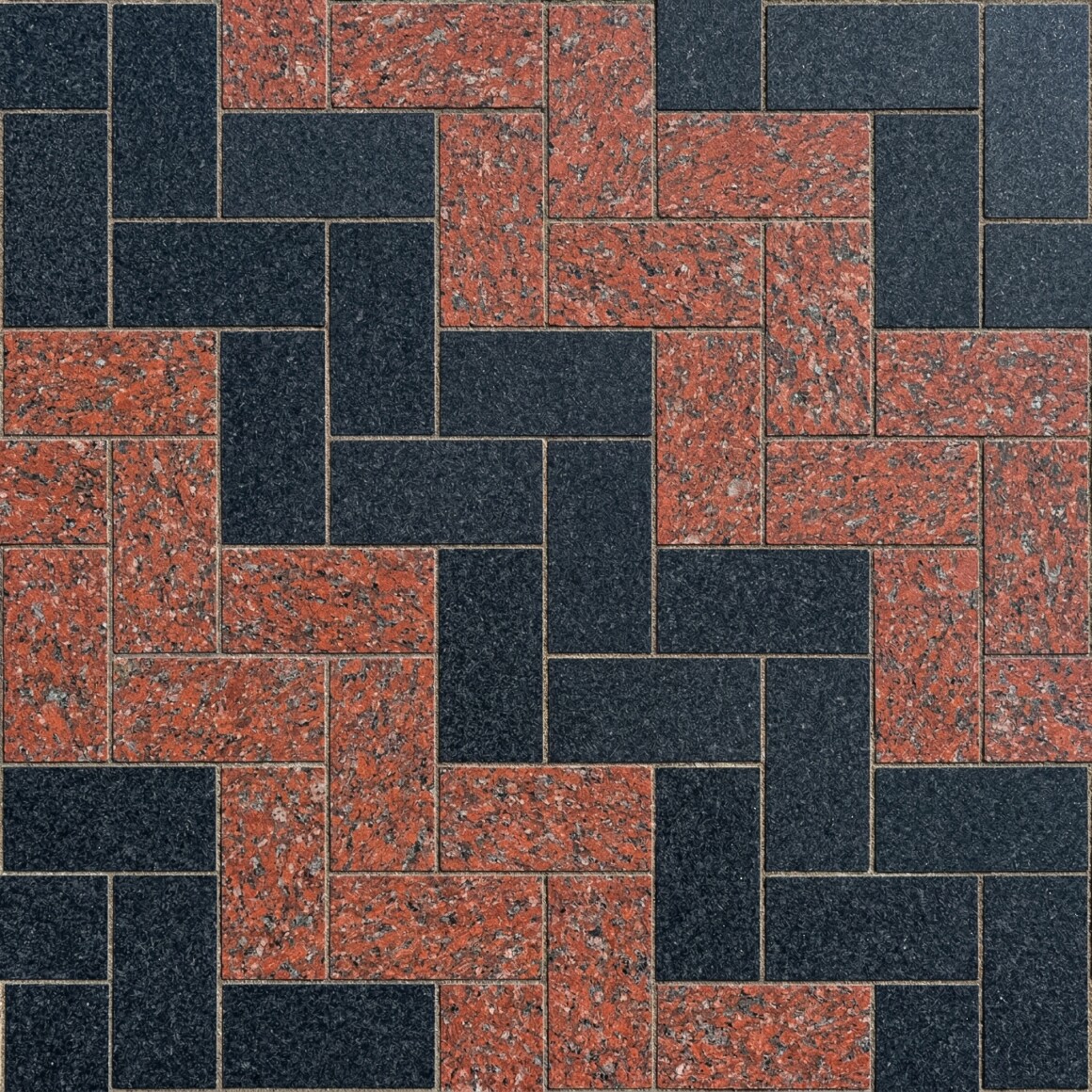

- Елочка (45/90 градусов): Распределяет сдвиговые нагрузки за счет взаимного расклинивания камней. Обязательна на проезжих частях.

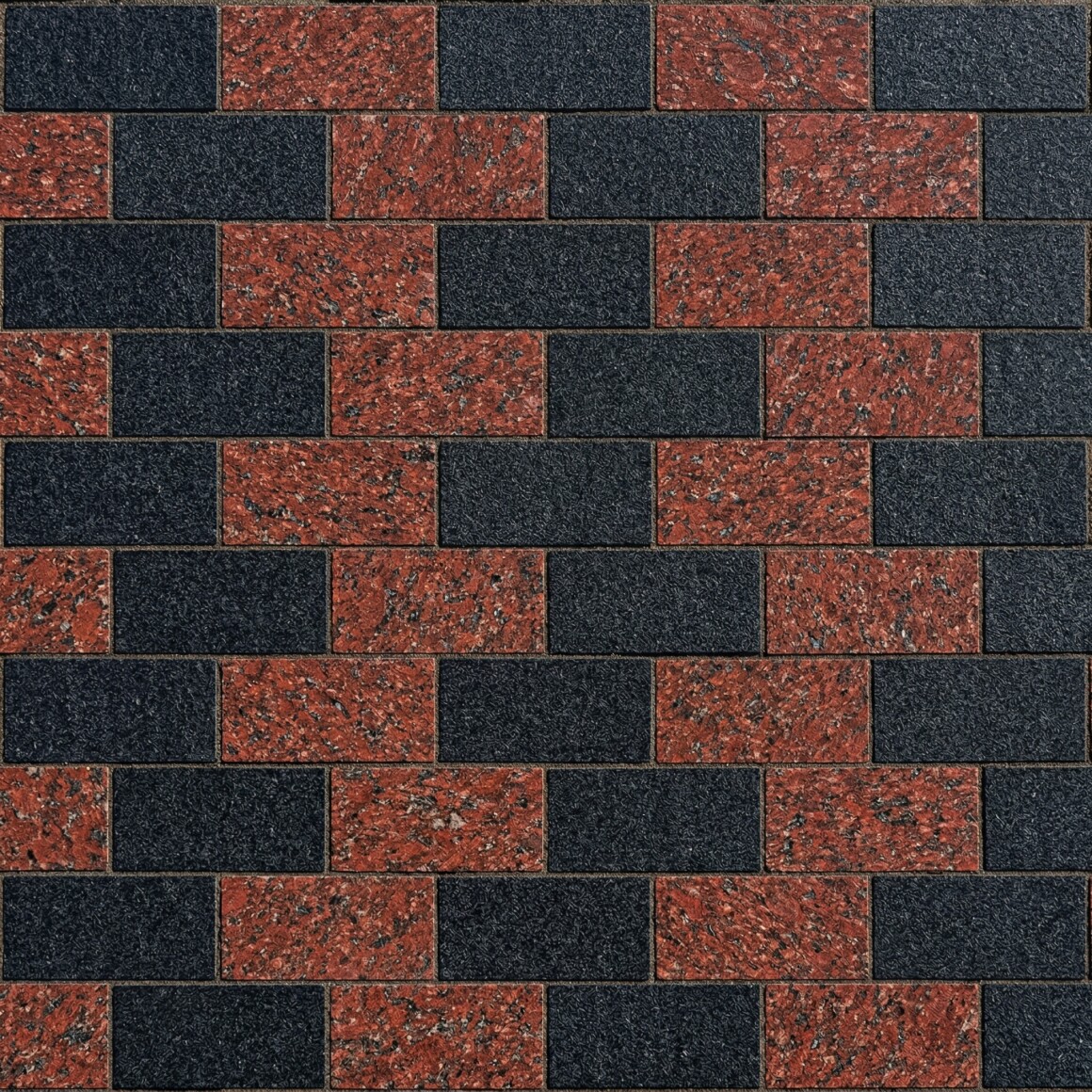

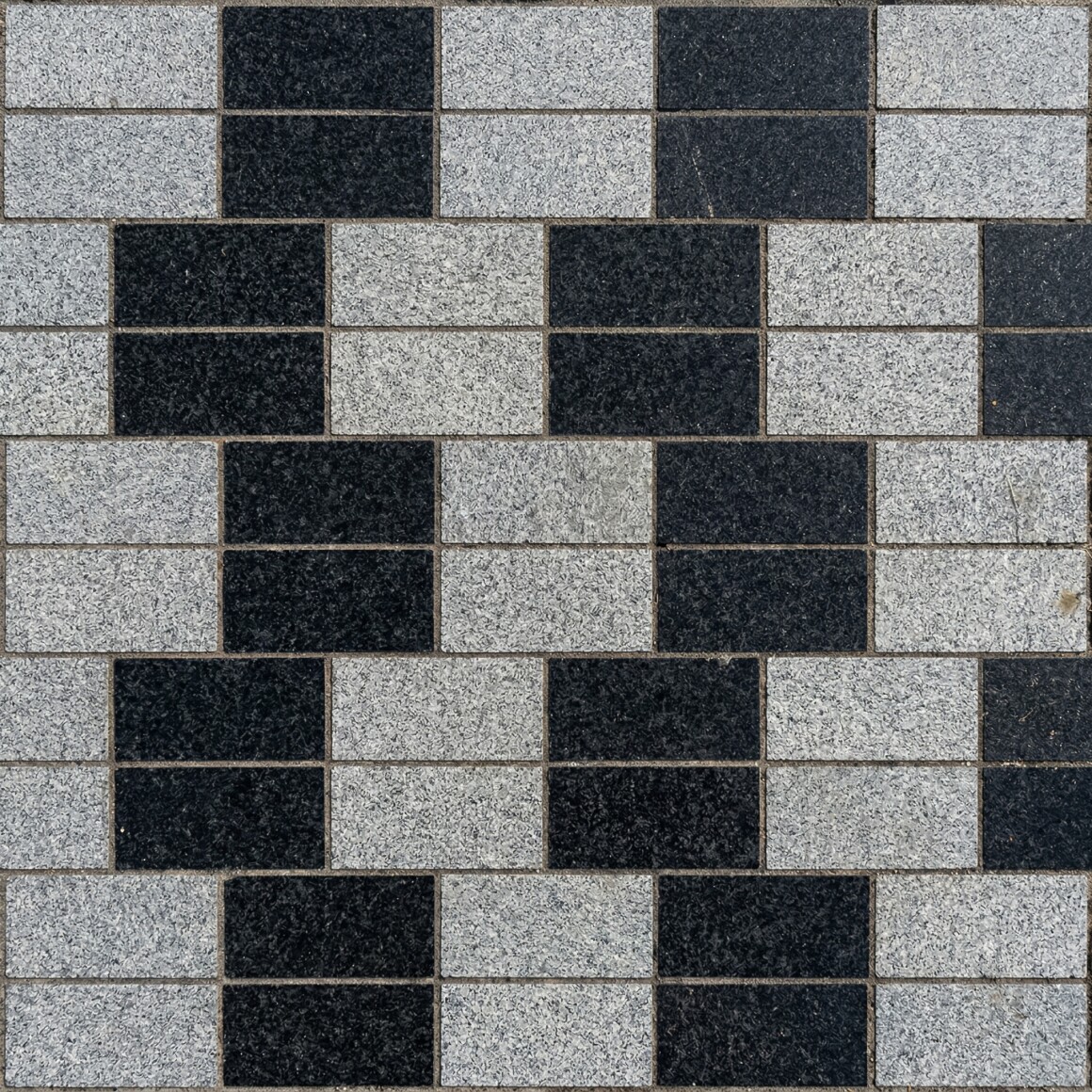

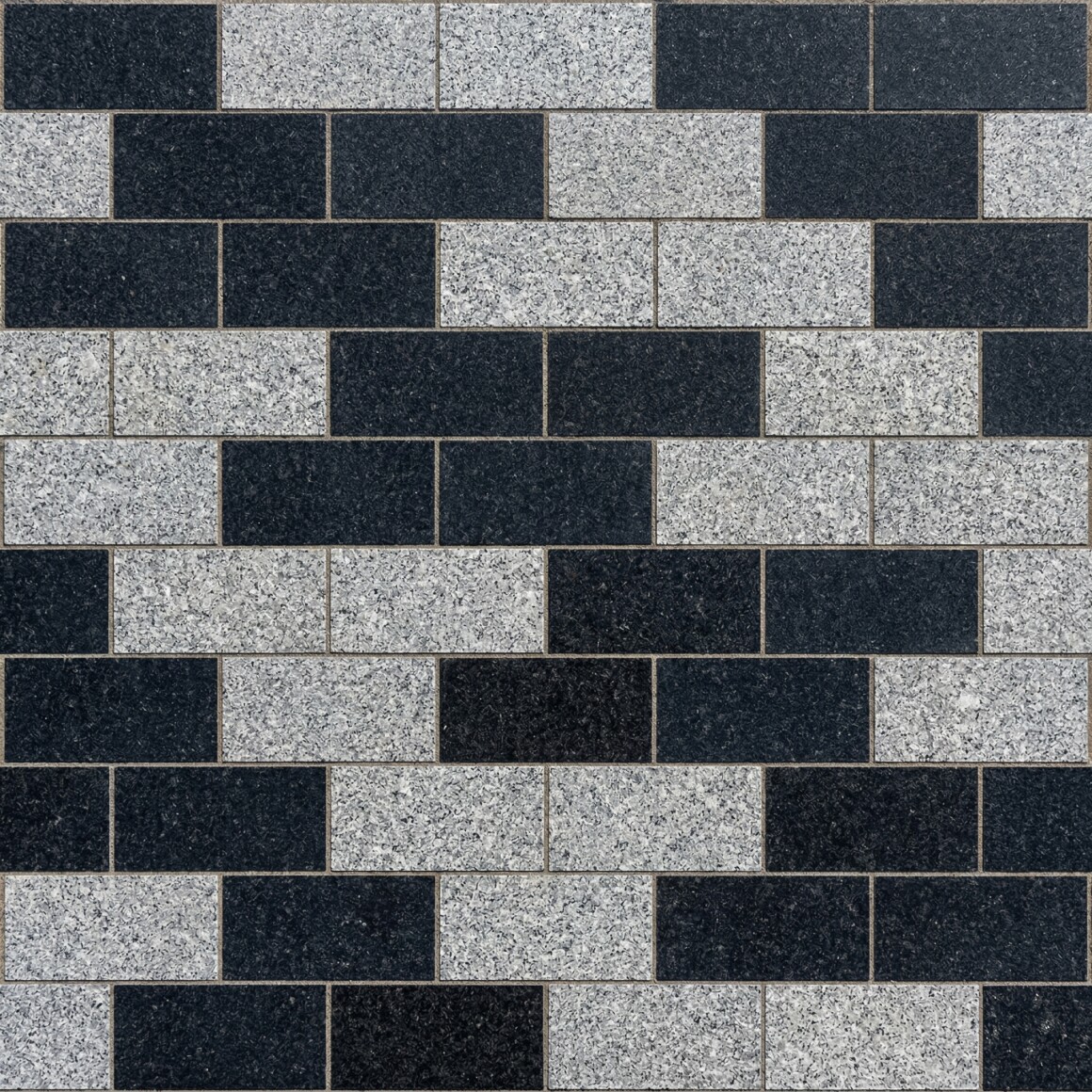

- Линейная перевязка: Создает визуальную перспективу. Направление укладки (вдоль или поперек) задает зрительную ось.
- Веер (радиусная раскладка): Классический паттерн для площадей и круговых клумб. Требует подрезки каждого камня.
- Мультиформат ("Старый город"): Сочетание 3-4 типоразмеров для органичной хаотичности, минимизирующей подрезку.

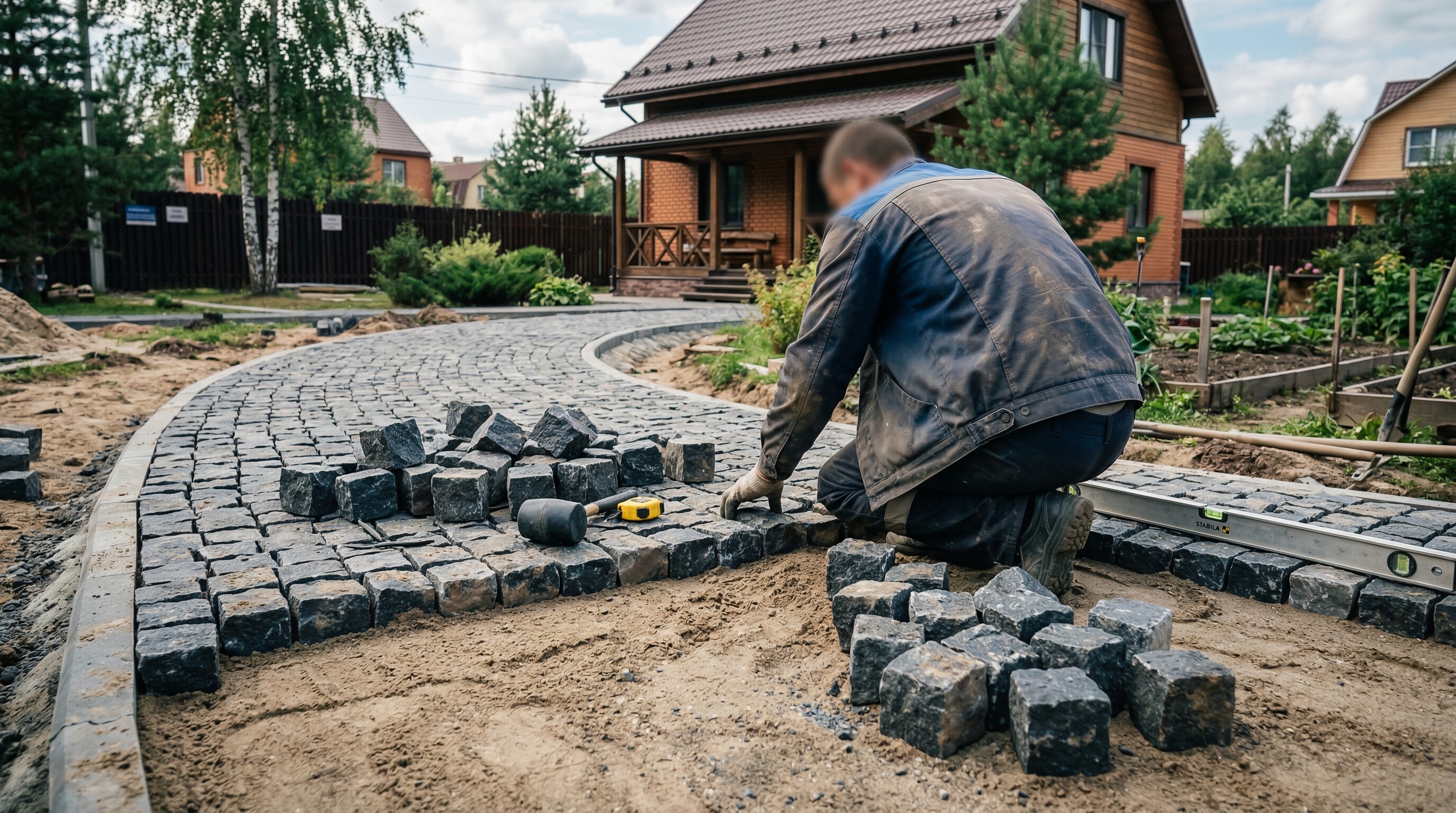

Инструмент мостовщика и малая механизация
- Виброплита с полиуретановым ковриком: Финальная осадка камня без повреждения лицевой грани. Полиуретан гасит ударную энергию.
- Безынерционная киянка: Передает импульс без отскока. Позволяет корректировать посадку без сдвига соседних камней.
- Оптический нивелир и правило с уровнем: Контроль отметок и уклонов. Допуск по СНиП: 5 мм на 3 м рейки для тротуаров, 3 мм для проезжих частей.
- Шнековый миксер принудительного действия: Однородный замес полусухого трассового раствора без комков и расслоения.
- Камнерезный станок и алмазные диски: Подрезка камня на радиусах и примыканиях. Мокрый рез снижает нагрев и пылеобразование.
Патологии покрытия: диагностика и ремонт
- Капиллярное потемнение: Подъем влаги из основания через поры камня. Нивелируется трассовыми растворами и глубинными гидрофобизаторами.
- Высолы: Белый налет карбоната кальция от серого портландцемента. Удаляется кислотными смывками (5-7% HCl).
- Просадка и колейность: Следствие недостаточного уплотнения подстилающих слоев. Ремонт требует вскрытия конструкции и армирования основания.
- Растрескивание швов: Применение жесткой цементной затирки без компенсатора. Замена на эластичную трассовую или полиуретановую фугу.
- Сколы кромок и фасок: Укладка без температурного зазора. Внутренние напряжения при нагреве разрушают контактные ребра.
Совет из практики от Корниенко Р.Л.: Когда заказчик жалуется на лужи на новом мощении, первое, что мы проверяем, это геодезический акт. В 8 из 10 случаев причина не в дренаже, а в том, что строители не выдержали проектные уклоны. Перепад в 3-5 мм на метр визуально незаметен, но создает зоны стоячей воды. Оптический нивелир на этапе подготовки основания полностью исключает эту проблему.
Экономика мощения: расчет расходов и скрытые позиции
| Позиция | Типичная доля в смете | Что влияет на расход |
|---|---|---|
| Камень (с запасом на подрезку) | 35-45% | Схема раскладки, формат, сложность контура |
| Подготовка основания | 20-30% | Тип грунта, глубина корыта, наличие коммуникаций |
| Монтажные смеси | 10-15% | Тип основания, ширина шва, марка раствора |
| Работа мостовщика | 15-25% | Сложность рисунка, радиусная подрезка, сезон |
| Скрытые позиции | 5-10% | Утилизация боя, логистика, амортизация инструмента |
Реализованные объекты в архитектуре Москвы
Полный каталог реализованных проектов с описанием технических решений представлен в разделе объекты Москвы.
Распространенное заблуждение: "гранит кладут одинаково везде"
Частые вопросы
Какой минимальный уклон необходим для покрытия из гранитной брусчатки?
Минимальный уклон для отвода воды составляет 1% (10 мм на 1 погонный метр). На парковках и проезжих частях рекомендуется 1.5-2%. Уклон формируется на этапе подготовки земляного полотна и контролируется оптическим нивелиром.
Чем отличается трассовый раствор от обычного цементно-песчаного?
Трассовый раствор содержит пуццолановое вяжущее (трасс), которое связывает свободную известь и блокирует капиллярные каналы. Обычный ЦПС провоцирует высолы (белый налет) и капиллярное потемнение камня. Подробный протокол приготовления описан в технологическом руководстве.
Какую толщину камня выбрать для парковки легковых автомобилей?
Для парковки легковых автомобилей (нагрузка до 2.5 тонн на ось) достаточно толщины 60 мм при жестком основании или 80 мм при гибком. Для зон проезда грузовой техники применяется камень 100 мм. Инженерный расчет представлен в разделе форматы и обработка.
Зачем нужен деформационный шов на больших площадях мощения?
Деформационный шов компенсирует температурное расширение покрытия. На площадях свыше 30 м2 без деформационного шва в жаркую погоду возникают сжимающие напряжения, приводящие к вспучиванию и сколам кромок. Шов заполняется эластичным герметиком.
Можно ли укладывать гранитную брусчатку зимой?
Монтаж на жестком основании запрещен при температуре ниже +5 C без применения тепляков и прогрева. На гибком основании (гарцовка) допускается укладка при температуре до -5 C с последующей затиркой швов в теплый сезон. Зимние коэффициенты увеличивают трудоемкость на 15-30%. Детальный расчет представлен в разделе экономика мощения.
