Диагностика: типы трещин и их значение

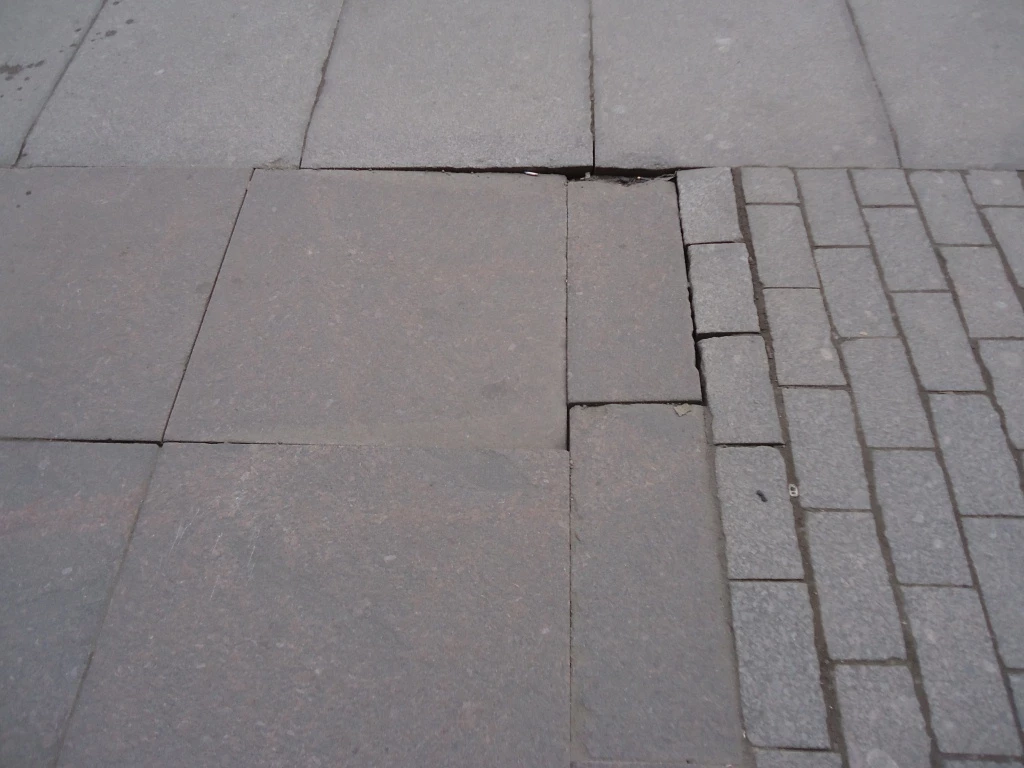

Продольные трещины: отслоение шва от камня
Трещина идет вдоль границы камня и шва. Причина: разница температурных деформаций (камень и гарцовка). Шов отделяется от боковой грани камня, образуя щель 0,5-2 мм. Через щель вода проникает к основанию. При легком надавливании шпателем шов отламывается от камня целым фрагментом. Ремонт: удаление старого шва, заполнение новым материалом.
Продольные трещины характерны для швов из жесткой гарцовки (1:3, 1:2) на камнях с гладкими пилеными боковыми гранями. Гладкая поверхность не обеспечивает адгезию: гарцовка держится только за счет обжатия. При температурных деформациях обжатие ослабевает - шов отходит. На камнях с колотыми боковыми гранями (шероховатость 2-5 мм) адгезия в 3-5 раз выше: трещины появляются позже.
Поперечные трещины: усадочное растрескивание
Трещины пересекают шов поперек (от камня к камню). Причина: усадка гарцовки при твердении. Расстояние между трещинами - 30-80 мм (зависит от толщины шва и содержания цемента). Чем больше цемента, тем чаще трещины. Гарцовка 1:3: трещины через 30-50 мм. Гарцовка 1:5: через 60-100 мм. Поперечные трещины менее опасны: шов сохраняет фиксацию камня.
| Тип трещины |
Направление |
Причина |
Опасность |
Ремонт |
| Продольная |
Вдоль камня |
Температурные деформации |
Высокая (вода к основанию) |
Перезатирка шва |
| Поперечная |
Поперек шва |
Усадка цемента |
Средняя (косметический дефект) |
Заполнение герметиком |
| Сетчатая |
Хаотичная сеть |
Морозное разрушение |
Критическая (потеря прочности) |
Полная замена шва |
| Выкрашивание |
По всей поверхности |
Износ + реагенты |
Критическая (камни расшатаны) |
Полная замена шва |
Сетчатое растрескивание: признак морозного разрушения
Хаотичная сеть трещин по всей поверхности шва. Фрагменты 5-15 мм отделяются при легком нажатии шпателем. Гарцовка из монолитной массы превратилась в конгломерат слабо связанных частиц. Прочность снизилась до 10-20% от начальной. Ремонт точечным заполнением неэффективен: весь объем шва разрушен. Требуется полное удаление старого материала и заполнение новым.
Диагностический тест: провести ключом или шпателем по поверхности шва с умеренным давлением. На здоровом шве - царапина, поверхность не разрушается. На шве с сетчатым растрескиванием - материал крошится и выпадает. Глубина разрушения: если только верхние 5-10 мм - частичная перезатирка. Если на всю глубину шва - полная замена. При осмотре проверьте наличие ржавых пятен вокруг разрушенных швов: вода, проникающая через трещины, окисляет металлические включения в основании.
Материалы шва: стойкость к разрушению
Гарцовка (портландцемент + песок): базовый уровень стойкости
Морозостойкость: F50-F100. Срок службы в Подмосковье: 3-8 лет (без реагентов), 2-4 года (с реагентами). Стоимость материала: 300-500 руб./м2. Оптимальная пропорция: 1:4-1:5. Увеличение доли цемента повышает прочность на сжатие, но увеличивает усадку и количество трещин. Гарцовка - экономичный вариант для объектов с плановым обслуживанием (ежегодная подсыпка).
Улучшение стойкости: добавление полимерной дисперсии (Ceresit CC 83, Mapei Isolastic) в воду затворения повышает эластичность шва на 30-50% и морозостойкость до F150. Расход: 1-2 л на 50 кг гарцовки. Стоимость добавки: 200-400 руб./м2. Суммарная стоимость: 500-900 руб./м2 - сопоставимо с трассовым раствором при меньшей эффективности.
Морозостойкость: F150-F200. Срок службы: 8-15 лет (без реагентов), 5-8 лет (с реагентами). Трасс связывает свободный Ca(OH)2, уменьшая количество
высолов и повышая водостойкость шва. Внутренняя пористость ниже, чем у портландцемента: меньше воды в порах - меньше морозное повреждение. Стоимость: 600-1 200 руб./м2.
Трассовый раствор - оптимальное соотношение цены и долговечности для большинства объектов. На частных территориях без антигололедных реагентов срок службы достигает 15 лет. На коммерческих объектах с реагентами - 5-8 лет (в 2-3 раза дольше портландцемента).
Эпоксидная затирка: шов без морозного разрушения
Эпоксидная затирка не содержит пор: вода не проникает в тело шва. Морозное разрушение исключено. Температурные деформации компенсируются эластичностью смолы (относительное удлинение 2-5%). Срок службы: 15-25 лет без ремонта. Стоимость: 1 500-3 000 руб./м2. Ограничение: применяется только на стабильных основаниях без
морозного пучения.
На площадках с реагентами эпоксидная затирка - единственный материал, не подверженный солевому разрушению. Окупаемость: при стоимости перезатирки гарцовкой 15 000-25 000 руб./100 м2 и необходимости перезатирки каждые 3 года, эпоксидная затирка (80 000-150 000 руб./100 м2) окупается за 12-15 лет.
Совет из практики от Корниенко Р.Л.: На входной группе офисного здания (45 м2, полированный красный гранит) швы из гарцовки M200 разрушались каждую зиму. Заказчик перезатирал 3 раза за 4 года. Четвертая перезатирка - эпоксидной затиркой Mapei Kerapoxy. Стоимость: 95 000 руб. (в 4 раза дороже гарцовки). За 6 лет после перезатирки - ни одной трещины, ни одного ремонта. Экономия за 6 лет: 3 перезатирки гарцовкой (75 000 руб.) + трудозатраты обслуживающего персонала. Эпоксидная затирка окупилась на 5-й год.
